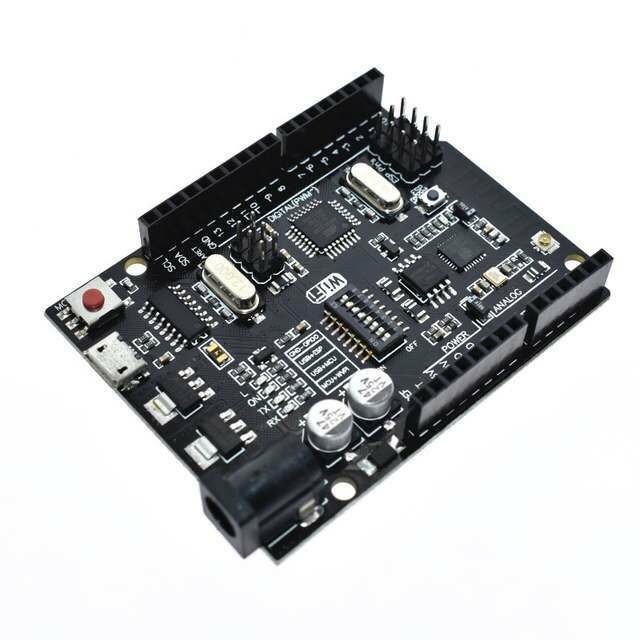

Placa dezvoltare Uno R3 cu Wifi ESP8266, compatibila Arduino
Placa de dezvoltare compatibila Arduino imbina ATmega328p cu modul Wifi ESP8266 pentru proiecte IoT si automatizari, ofera conectare USB stabila prin CH340 pentru programare rapida, include switch-uri pentru selectarea usoara a modului de lucru intre microcontroler si Wifi, pastreaza pinout-ul standard Uno R3 cu 14 pini digitali si 6 analogici, asigura iesiri 3.3V si 5V.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Placa de dezvoltare compatibila Arduino, UNO R3 cu Wifi ESP8266 si driver CH340. Aceasta placa de dezvoltare integreaza microcontrollerul ATmega328p cu ESP8266 ce aduce o memorie flash de 32Mb.
Placa permite controlul diferitelor componente cu driverul CH340 prin selectarea modului de operare din switch-urile prezente pe placa (vezi tabel mai jos).
Specificatii:
Tensiune alimentare: 6 - 9VDC
Microcontroller: ATmega328p
Wifi: ESP8266
Driver USB: CH340G
Pini digitali I/O: 14
Pini analogici I/O: 6
Pinout: cel folosit la Uno R3
Tensiune Output: 3.3V si 5V prin AMS1117
Curent maxim per pin I/O: 40mA (recomandat 20mA)
Frecventa oscilator: 16MHz
Memorie flsh UNO: 32KB (0.5 folositi de bootloader)
SRAM: 2KB
EEPROM: 1KB
Stare switch si selectare mod:
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
CH340 connect to ESP8266 (upload sketch) |
OFF |
OFF |
OFF |
OFF |
ON |
ON |
ON |
NoUSE |
|
CH340 connect to ESP8266 (connect) |
OFF |
OFF |
OFF |
OFF |
ON |
ON |
OFF |
NoUSE |
|
CH340 connect to ATmega328 (upload sketch) |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
OFF |
NoUSE |
|
Mega328+ESP8266 |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
NoUSE |
|
All modules work independent |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
NoUSE |
Pinout:
Instructiuni:
Pentru incarcarea codului in Atmega328p este necesar sa urmati urmatorii pasi:
1. Setati toate switch-urile pe OFF.
2. Setati pe ON doar switch-urile 3 si 4.
3. Selectati placa UNO R3 si portul COM aferent placii.
4. Dati click pe UPLOAD si, important, in momentul exact in care incepe uploadul, apasati rapid butonul Rosu pentru RESET, altfel este posibil sa primiti eroare.
