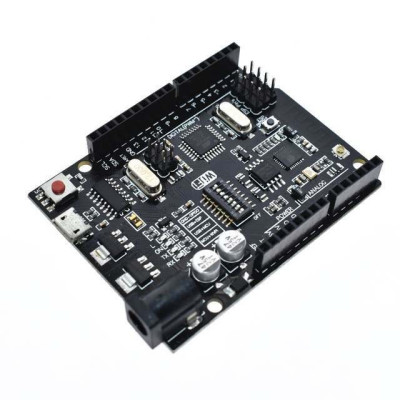

Scheda di sviluppo UNO R3 con ESP8266 e driver CH340

Le immagini dei prodotti sono solo a scopo informativo e potrebbero presentare piccole differenze, a seconda del lotto e del fornitore. Le specifiche e i prezzi dei prodotti potrebbero essere soggetti a modifiche senza preavviso. Facciamo del nostro meglio per aggiungere specifiche quanto più precise e corrette possibili alla pagina del prodotto, ma è possibile che non siano del tutto corrette. Se identifichi un caso del genere, ti preghiamo di segnalarcelo.

Il prodotto è destinato agli specialisti e richiede personale qualificato e autorizzato. Il prodotto non include istruzioni di montaggio/uso . La messa in funzione del prodotto da parte di persone non qualificate comporta la perdita della garanzia secondo i Termini e Condizioni presenti sul sito.

Le specifiche tecniche indicate (corrente, potenza, ecc.) rappresentano valori massimi consentiti in condizioni ideali di funzionamento. Per un utilizzo sicuro e una durata ottimale, si raccomanda di utilizzare il prodotto in regime continuo a non più del 50% dei valori massimi specificati.

Scheda di sviluppo Uno R3 con Wifi ESP8266, compatibile con Arduino

La scheda di sviluppo compatibile con Arduino combina l'ATmega328p con il modulo Wi-Fi ESP8266 per progetti IoT e di automazione, offre una connessione USB stabile tramite CH340 per una programmazione rapida, include interruttori per una facile selezione della modalità di lavoro tra microcontrollore e Wi-Fi, mantiene la piedinatura standard di Uno R3 con 14 pin digitali e 6 analogici e fornisce uscite a 3,3 V e 5 V.

4.050,18 Ft Tasse incluse

3.347,25 Ft Tasse escluse

Non ci sono ancora recensioni

Spedito entro giovedì 27 agosto

Questo prodotto ha una garanzia di 2 anni.

SPEDIZIONE INTERNAZIONALE
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.

SPEDIZIONE VELOCE 24 ORE
Spediamo dal nostro magazzino entro 24 ore

PUNTI FEDELTÀ
Ricevi punti a ogni ordine, per un valore del 5%.

Placca di sviluppo compatibile Arduino, UNO R3 con Wifi ESP8266 e driver CH340. Questa placca di sviluppo integra il microcontrollore ATmega328p con ESP8266 che offre una memoria flash di 32Mb.

La placca permette il controllo di diversi componenti con il driver CH340 selezionando la modalità operativa tramite gli switch presenti sulla placca (vedi tabella sotto).

Specifiche:

Tensione di alimentazione: 6 - 9VDC

Microcontrollore: ATmega328p

Wifi: ESP8266

Driver USB: CH340G

Pin digitali I/O: 14

Pin analogici I/O: 6

Pinout: quello usato su Uno R3

Tensione Output: 3.3V e 5V tramite AMS1117

Corrente massima per pin I/O: 40mA (consigliato 20mA)

Frequenza oscillatore: 16MHz

Memoria flash UNO: 32KB (0.5 usati dal bootloader)

SRAM: 2KB

EEPROM: 1KB

Stato switch e selezione modalità:

	1	2	3	4	5	6	7	8
CH340 collegato a ESP8266 (upload sketch)	OFF	OFF	OFF	OFF	ON	ON	ON	NoUSE
CH340 collegato a ESP8266 (connessione)	OFF	OFF	OFF	OFF	ON	ON	OFF	NoUSE
CH340 collegato a ATmega328 (upload sketch)	OFF	OFF	ON	ON	OFF	OFF	OFF	NoUSE
Mega328+ESP8266	ON	ON	OFF	OFF	OFF	OFF	OFF	NoUSE
Tutti i moduli funzionano indipendentemente	OFF	OFF	OFF	OFF	OFF	OFF	OFF	NoUSE

Pinout:

Istruzioni:

Per caricare il codice nell’Atmega328p è necessario seguire i seguenti passi:

1. Impostare tutti gli switch su OFF.

2. Impostare su ON solo gli switch 3 e 4.

3. Selezionare la placca UNO R3 e la porta COM corrispondente alla placca.

4. Cliccare su UPLOAD e, importante, nel momento esatto in cui inizia l’upload, premere rapidamente il pulsante Rosso per il RESET, altrimenti potrebbe apparire un errore.
