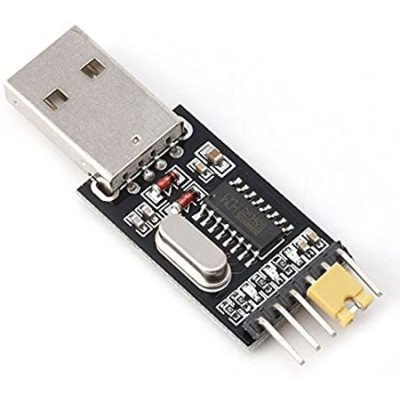

Modulo programmatore USB-TTL CH340G, 3,3/5 V
Convertitore da USB a TTL con CH340G, ideale per programmare schede Arduino Pro Mini a 3,3 V o 5 V. Offre tensione logica selezionabile a 3,3 V o 5 V tramite jumper, connessioni TXD, RXD e GND stabili e semplice alimentazione tramite USB a 5 V. Il reset viene eseguito manualmente, formato compatto per una rapida integrazione sul banco di lavoro.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo convertitore seriale con integrato CH340G e tensione logica selezionabile tra 3.3V e 5V, ideale per la programmazione delle schede di sviluppo Pro Mini (3.3V e 5V).
La selezione della tensione logica avviene riposizionando il jumper. L'uso del jumper comporta il collegamento di VCC a 5V o a 3.3V. Tuttavia, attenzione poiché non avrete più pin disponibili per alimentare la scheda programmata, per cui è necessario che il microcontrollore sia connesso esternamente oppure, se supportato (caso Pro Mini), collegare il pin 5V del programmatore al pin VCC del Pro Mini.
Il programmatore non dispone di un pin DTR, quindi il Reset deve essere effettuato manualmente premendo il pulsante.
La scheda potrebbe essere incompatibile con l'ultima versione del driver CH340 (2023). Scaricate il driver dalla sezione Download.
Specifiche:
Tensione di alimentazione: 5VDC, tramite USB
Driver: CH340
USB: Tipo A, maschio
Tensione logica: 3.3V - 5V, selezionabile tramite jumper
Dimensioni: 51.5 x 18mm
Esempio di collegamento Pro Mini:
| Programmatore CH340 | Arduino Pro Mini |
|---|---|
| 5V | VCC |
| TXD | RX |
| RXD | TX |
| GND | GND |
| JUMPER | VCC a 3V3 |
Jumper collegato tra VCC e 3V3.
