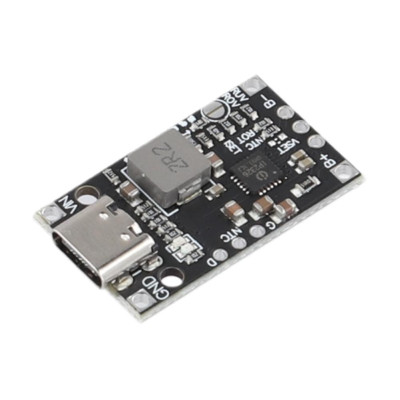

Modulo di ricarica al litio 2S-3S, con bilanciamento, tipo C, amplificatore di tensione
Modulo di ricarica per batterie agli ioni di litio/LiPo 2S o 3S, alimentato tramite USB Type-C con supporto per la ricarica rapida a 5V e QC. Aumenta la tensione a 8,4V o 12,6V, offre bilanciamento delle celle per 2S e corrente di carica regolabile, con un'efficienza fino al 94%. Include protezioni da sovracorrente, sovratensione e cortocircuito, con LED di stato e di errore.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo di ricarica per batterie al litio 2S e 3S con alimentatore tramite porta USB Type-C che supporta sia la ricarica standard a 5 V che la ricarica rapida QC. Il modulo converte la tensione di ingresso nella tensione appropriata per batterie 2S (8,4 V) o 3S (12,6 V) e dispone di una funzione di bilanciamento per batterie 2S (il modello 3S non offre l'opzione di bilanciamento), garantendo una ricarica rapida con corrente impostabile tramite la configurazione della resistenza RISET.
Ha un'efficienza fino al 94% e integra molteplici protezioni, rendendolo ideale per progetti che coinvolgono batterie al litio ricaricabili.
Il modulo consente la regolazione della corrente di carica ed è dotato di protezioni da sovracorrente, sovratensione, cortocircuito, tensione di ingresso e sottotensione. È configurato per 2S (8,4 V) di default, ma può essere facilmente convertito a 3S (12,6 V) rimuovendo la resistenza e cortocircuitando il jumper.
Il LED integrato indica lo stato di carica o un possibile errore.
Il modulo offre anche una funzione di monitoraggio della temperatura aggiungendo un NTC esterno che interrompe la carica se viene superata una determinata temperatura.
IMPORTANTE! La tensione di alimentazione deve essere inferiore alla tensione della batteria scarica!
Specifiche:
Ingresso alimentazione: terminali QC di tipo C o a saldare
Alimentazione: 5 V CC o protocollo QC
Tipo di batteria compatibile: 2S (7,4 V) o 3S (11,1 V) Li-ion/LiPo
Corrente di carica: regolabile da 0,5 A a 1,5 A, in base alla resistenza RISET
Potenza massima: 15W
Tensione di carica 2S: 8,1 V – 8,4 V
Tensione di carica 3S: 12,3 V – 12,6 V (configurabile tramite RVSET)
Efficienza di carica: fino al 94%
Bilanciamento celle: Sì, solo 2S, utilizzando il pin BM
Indicatori LED: rosso (in carica), blu (completato o errore)
Dimensioni: 31 x 15 mm
Utilizzo:
IMPORTANTE! La tensione di alimentazione deve essere inferiore alla tensione della batteria scarica!
Collegare i terminali "+" e "-" della batteria seguendo le indicazioni.
Per 2S, collegare il pin BM tra le due celle se si desidera la funzione di bilanciamento.
Seleziona il tipo di pacchetto:
Impostazione predefinita: 2S (8,4 V).
Per 3S (12,6 V): rimuovere la resistenza specifica e cortocircuitare il punto ROV secondo lo schema. La configurazione 3S richiede un caricabatterie QC con capacità di 9 V.
Potenza assorbita:
Utilizza una porta Type-C per la ricarica. Per il modello 2S, è sufficiente un alimentatore da 5V 2A. Per il modello 3S, è richiesto un alimentatore QC da 9V.
In alternativa, alimentarlo tramite fili saldati ( la tensione di ingresso deve essere inferiore alla tensione della batteria ).
2S: 5 V CC
3S: 9 V CC
Impostazione della tensione di carica:
| RVSET (Ω) | Tensione per cella | Totale per 2S | Totale per 3S |
|---|---|---|---|
| 1K | 4,05 V | 8,1 V | 12,15 V |
| 68 mila | 4,2 V | 8,4 V | 12,6 V |
| 120 mila | 4,15 V | 8,3 V | 12,45 V |
| NC (non connesso) | 4,2 V (predefinito) | 8,4 V (predefinito) | 12,6 V (predefinito) |
Impostazione della corrente di carica:
La corrente è regolabile sostituendo la resistenza RISET (ad esempio 100K = 0,9A).
Formula : ICHG = 90000 / AUMENTO.
| RISALITA (Ω) | Corrente di carica |
|---|---|
| 180 mila | ~500mA |
| 120 mila | ~750 mA |
| 100 mila | ~900 mA (predefinito) |
| 68 mila | ~1,3A |
| 47 mila | ~1,9A |
| 30 mila | ~3A |
Imposta il timeout di caricamento:
68K = 4 ore, 120K = 12 ore, senza resistenza = 24 ore.
Impostazione NTC:
Passaggi per attivare NTC:
Sostituire la resistenza originale collegata all'NTC con una da 82 KΩ.
Collegare un termistore da 100 KΩ (B=4100) come segue: un'estremità si collega al punto NTC, l'altra estremità si collega a terra (GND), solitamente sul pad adiacente.
Posizionare il termistore fisico sul pacco batteria per rilevare la temperatura effettiva durante la carica.
| composto | Valore consigliato |
|---|---|
| Resistenza NTC interna | 82KΩ |
| Termistore esterno | 100 KΩ (B=4100) |
| Posizione del collegamento | Tra il pad NTC e GND |
Indicatore LED:
Rosso fisso = carica attiva
Blu spento = completamente carico
Blu lampeggiante = errore
Contenuto della confezione:
1x scheda di ricarica per batterie al litio 2S/3S con ingresso Type-C
