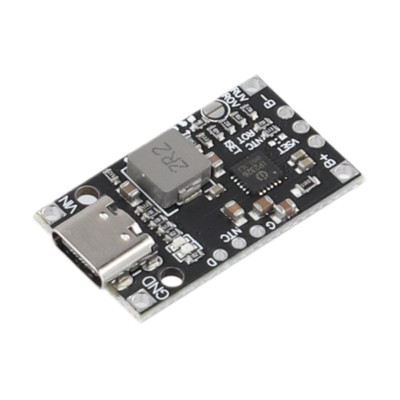

Lithium 2S-3S Lademodul, mit Balancing, Typ-C, Spannungsbooster
Lademodul für 2S- oder 3S-Li-Ion-/LiPo-Akkus, Stromversorgung über USB Typ-C mit Unterstützung für 5-V- und QC-Schnellladung. Erhöht die Spannung auf 8,4 V oder 12,6 V, bietet Zellausgleich für 2S-Akkus und einstellbaren Ladestrom mit bis zu 94 % Wirkungsgrad. Inklusive Schutz vor Überstrom, Überspannung und Kurzschluss sowie LED-Anzeige für Status und Fehlermeldungen.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Lademodul für 2S- und 3S-Lithiumbatterien mit USB-Typ-C-Anschluss, das sowohl Standard-5-V-Laden als auch QC-Schnellladen unterstützt. Das Modul wandelt die Eingangsspannung in die passende Spannung für 2S- (8,4 V) oder 3S- (12,6 V) Batterien um und verfügt über eine Ausgleichsfunktion für 2S-Batterien (3S bietet diese Option nicht). Durch die Konfiguration des RISET-Widerstands wird schnelles Laden mit einstellbarem Strom gewährleistet.
Es verfügt über einen Wirkungsgrad von bis zu 94 % und integrierte mehrere Schutzfunktionen, wodurch es sich ideal für Projekte mit wiederaufladbaren Lithiumbatterien eignet.
Das Modul ermöglicht die Regulierung des Ladestroms und ist mit Schutz vor Überstrom, Überspannung, Kurzschluss sowie Eingangs- und Unterspannung ausgestattet. Es ist standardmäßig auf 2S (8,4 V) eingestellt, kann aber durch Entfernen des Widerstands und Kurzschließen des Jumpers problemlos auf 3S (12,6 V) umgestellt werden.
Die integrierte LED zeigt den Ladestatus oder einen möglichen Fehler an.
Das Modul bietet außerdem eine Temperaturüberwachungsfunktion durch Hinzufügen eines externen NTC, der den Ladevorgang stoppt, wenn eine bestimmte Temperatur überschritten wird.
WICHTIG! Die Versorgungsspannung muss niedriger sein als die entladene Batteriespannung!
Spezifikationen:
Stromeingang: Typ-C QC oder Lötanschlüsse
Stromversorgung: 5 VDC oder QC-Protokoll
Kompatibler Akkutyp: 2S (7,4 V) oder 3S (11,1 V) Li-Ion/LiPo
Ladestrom: Einstellbar 0,5A – 1,5A, je nach RISET-Widerstand
Maximale Leistung: 15 W
2S Ladespannung: 8,1V – 8,4V
3S Ladespannung: 12,3V – 12,6V (konfigurierbar über RVSET)
Ladeeffizienz: Bis zu 94 %
Zellausgleich: Ja, nur 2S, mit BM-Pin
LED-Anzeigen: rot (Ladevorgang), blau (abgeschlossen oder Fehler)
Abmessungen: 31 x 15 mm
Verwenden:
WICHTIG! Die Versorgungsspannung muss niedriger sein als die entladene Batteriespannung!
Verbinden Sie die „+“- und „-“-Pole der Batterie entsprechend der Markierungen.
Verbinden Sie bei 2S den BM-Pin zwischen den beiden Zellen, wenn die Ausgleichsfunktion gewünscht ist.
Pakettyp auswählen:
Standardmäßig auf 2S (8,4 V) eingestellt.
Für 3S (12,6 V): Entfernen Sie den entsprechenden Widerstand und schließen Sie den ROV-Punkt gemäß dem Diagramm kurz. Die 3S-Konfiguration erfordert ein QC-Ladegerät mit 9 V.
Leistungsaufnahme:
Verwendet den Typ-C-Anschluss zum Laden. Für 2S ist ein 5V 2A Netzteil ausreichend. Für 3S ist ein 9V QC Netzteil erforderlich.
Alternativ kann die Stromversorgung über geschweißte Drähte erfolgen ( Eingangsspannung muss niedriger sein als die Batteriespannung ).
2S: 5 V DC
3S: 9 VDC
Ladespannungseinstellung:
| RVSET (Ω) | Spannung pro Zelle | Gesamt für 2S | Gesamt für 3S |
|---|---|---|---|
| 1K | 4,05 V | 8,1 V | 12,15 V |
| 68.000 | 4,2 V | 8,4 V | 12,6 V |
| 120.000 | 4,15 V | 8,3 V | 12,45 V |
| NC (nicht verbunden) | 4,2 V (Standard) | 8,4 V (Standard) | 12,6 V (Standard) |
Ladestromeinstellung:
Der Strom ist durch Ersetzen des RISET-Widerstands einstellbar (z. B. 100 K = 0,9 A).
Formel : ICHG = 90000 / RISET.
| RISET (Ω) | Ladestrom |
|---|---|
| 180.000 | ~500 mA |
| 120.000 | ~750 mA |
| 100.000 | ~900 mA (Standard) |
| 68.000 | ~1,3A |
| 47.000 | ~1,9 A |
| 30.000 | ~3A |
Upload-Timeout festlegen:
68K = 4 Stunden, 120K = 12 Stunden, ohne Widerstand = 24 Stunden.
NTC-Einstellung:
Schritte zum Aktivieren von NTC:
Ersetzen Sie den Originalwiderstand, der mit dem NTC verbunden ist, durch einen 82-kΩ-Widerstand.
Schließen Sie einen 100-kΩ-Thermistor (B = 4100) wie folgt an: Ein Ende wird mit dem NTC-Punkt verbunden, das andere Ende mit der Masse (GND), normalerweise auf dem benachbarten Pad.
Platzieren Sie den physikalischen Thermistor auf dem Akkupack, um die tatsächliche Temperatur während des Ladevorgangs zu ermitteln.
| Verbindung | Empfohlener Wert |
|---|---|
| Interner NTC-Widerstand | 82 kΩ |
| Externer Thermistor | 100 KΩ (B = 4100) |
| Linkposition | Zwischen dem NTC-Pad und GND |
LED-Anzeige:
Durchgängig rot = aktiver Ladevorgang
Aus blau = volle Ladung
Blau blinkend = Fehler
Packungsinhalt:
1x 2S/3S Lithium-Batterie-Ladeplatine mit Typ-C-Eingang
