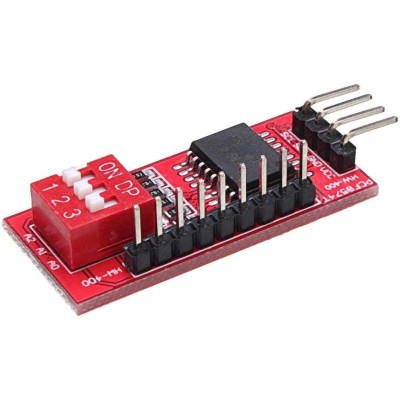

Modulo di espansione porta I2C, PCF8574, supporto cascata, 2,5-6 V
Espandi rapidamente il numero di pin GPIO tramite I2C, ideale per Arduino e altre schede con risorse limitate. Offre 8 ingressi e uscite bidirezionali, funziona a 2,5-6 V e comunica fino a 400 kHz. L'indirizzo I2C è facilmente selezionabile tramite interruttori e il supporto per il collegamento in cascata consente di connettere fino a 8 moduli allo stesso bus.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo PCF8574, compatibile con Arduino e altre schede di sviluppo, è un estensore di interfaccia I/O basato sul protocollo I2C, essenziale per progetti che richiedono un numero aggiuntivo di ingressi/uscite. Questo modulo utilizza il chip PCF8574, un espansore I/O per il bus I2C. Essendo un dispositivo con supporto in cascata, gli utenti possono aggiungere più moduli in serie per espandere ulteriormente il numero di ingressi/uscite. È ideale per progetti che coinvolgono microcontrollori con un numero limitato di pin GPIO o quando è necessaria una gestione più semplice delle risorse I/O.
Il modulo dispone di 3 interruttori per la selezione dell'indirizzo I2C. Ogni interruttore rappresenta 2 bit, quindi con 3 interruttori, possiamo avere un massimo di 8 indirizzi I2C individuali quando li colleghiamo in cascata (2 alla potenza di 3), quindi c'è un limite di 8 moduli nella cascata.
Il modulo ha una funzione di test: i pin P0-P7 vengono alternati tra i livelli alto e basso a intervalli regolari di 2 secondi.
Specifiche:
Chip principale: PCF8574/PCF8574T
Tipo di interfaccia: I2C
Numero di canali I/O: 8 bit
Tensione di lavoro: 2,5 V - 6 V
Supporto in cascata: Sì, consente di aggiungere ulteriori moduli in serie
Frequenza I2C: fino a 400kHz
Indirizzi I2C: selezionabili tramite pin, massimo 8 indirizzi, indirizzo 0x27 con tutti gli interruttori ON
Applicazioni tipiche: espansione delle capacità GPIO per microcontrollori, comunicazioni I2C.
Dimensioni: 36 x 16 mm
Indirizzi I2C:
Gli indirizzi possono essere impostati tramite pin come segue:
| Indirizzo esadecimale | Cambia A2 | Cambia A1 | Interruttore A0 |
| 0x20 | BASSO | BASSO | BASSO |
| 0x21 | BASSO | BASSO | ALTO |
| 0x22 | BASSO | ALTO | BASSO |
| 0x23 | BASSO | ALTO | ALTO |
| 0x24 | ALTO | BASSO | BASSO |
| 0x25 | ALTO | BASSO | ALTO |
| 0x26 | ALTO | ALTO | BASSO |
| 0x27 | ALTO | ALTO | ALTO |
