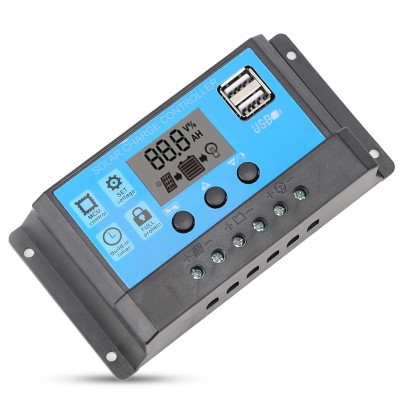

Modulo di controllo della carica solare, PWM, RBL-30A, versione HQ
Regolatore PWM per la ricarica solare tra pannello e batteria da 12-24 V, versione HQ con componenti migliorati per maggiore affidabilità e durata. Offre una ricarica stabile fino a 30 A, display LCD per un monitoraggio rapido, 2 porte USB da 5 V fino a 3 A per alimentare dispositivi, oltre a una modalità luce programmabile per l'accensione automatica dell'utente dopo il tramonto.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo di ricarica solare PWM, con uscita USB e display LCD, che funge da controllo di carica tra pannelli solari e batteria.
È dotato di una porta USB con uscita da 5 V che consente di caricare dispositivi USB fino a 3 A.
Questa è la versione HQ (High Quality), sono disponibili anche altre versioni di qualità inferiore a prezzi più bassi, che utilizzano componenti di qualità, sono più affidabili e hanno una durata maggiore rispetto ai modelli di "bassa qualità".
Esistono due metodi principali per caricare una batteria utilizzando un pannello solare: il metodo MPPT e il metodo PWM.
Si tratta di un controller PWM che agisce come un interruttore elettronico tra il pannello solare e la batteria, come segue:
- L'interruttore è su ON quando la batteria è scarica. Il pannello trasmette tutta l'energia alla batteria.
- L'interruttore entra in modalità PWM (accensione e spegnimento a frequenza variabile) quando la batteria è quasi carica e mantiene la tensione della batteria alla tensione di assorbimento.
- L'interruttore è OFF quando la batteria è completamente carica, mentre la tensione della batteria scende alla tensione di mantenimento.
L'utilizzo di un modulo di ricarica PWM presuppone che la tensione massima del pannello sia prossima alla tensione massima della batteria. Ad esempio, per una batteria da 12 V, con una tensione di carica di 14 V, è possibile utilizzare un pannello che eroga una VMP (tensione massima) di 18 V. I moduli MPPT, invece, abbassano la tensione del pannello alla tensione della batteria.
Dispone di una modalità di funzionamento programmabile in base alla luce, il che significa che il dispositivo verrà attivato solo dopo il tramonto, quando è buio e i pannelli non generano corrente, mentre verrà disattivato durante il giorno, quando l'energia generata verrà utilizzata solo per caricare la batteria.
Specifiche:
Modello: RBL-30A
Tensione della batteria: 12-24 V CC
Corrente di carica: 30A massimo
Corrente di scarica: 10A massimo
Potenza massima: 360W a 12V, 720W a 24V
Tensione massima del pannello: 48 V per batteria da 24 V, 24 V per batteria da 12 V
Equalizzazione: 14,4 V (batteria al piombo sigillata), 14,2 V (batteria al gel), 14,6 V (batteria al piombo non sigillata)
Tensione di assorbimento: 13,7 V predefinita, regolabile
Arresto di scarica: 10,7 V predefinito, regolabile
Riconnessione alla ricarica: 13V
Tensione di attivazione della modalità luce: tensione del pannello 8 V
Uscita USB: 2x USB-A, 5V, 3A
Consumo di corrente proprio del modulo: <10mA
Temperatura di esercizio: -35 - +60 gradi C
Display: schermo LCD monocromatico
Protezioni: cortocircuito, circuito aperto, protezione da inversione, protezione da sovraccarico
Protezione da corrente inversa: doppio MOSFET
Dimensioni mm: 133,5 x 70 x 35 mm
Utilizzo:
1. Collegare la batteria al modulo, più con più, meno con meno.
2. Collegare il pannello al modulo, più con più, meno con meno.
3. Collegare il consumatore al modulo, più con più, meno con meno.
Durante la disconnessione, è necessario rispettare rigorosamente l'ordine di disconnessione dell'utenza, del pannello e della batteria. Scollegare/collegare in un ordine diverso può danneggiare il modulo.
Menu:
Il modulo ha 3 pulsanti. Un MENU che scorre le diverse impostazioni, un pulsante SU per aumentare il valore, uno GIÙ per diminuirlo.
Display:
Di seguito sono riportate le informazioni visualizzate sul display LCD.
Impostazioni principali:
| Parametro | Valore predefinito | Gamma regolabile | Funzione |
|---|---|---|---|
| Tensione di mantenimento | 13,7 V | 13,3 – 15,0 V | Mantenere la batteria completamente carica |
| Link per il download | 12,6 V | 11,0 – 13,5 V | Ricollegare il carico dopo la ricarica. |
| Interrompere il download | 10,7 V | 9,0 – 12,3 V | Protegge la batteria dalla scarica profonda |
| Relè di carico | 13,0 V | Fisso | Riavviare la carica della batteria |
| Equalizzazione del carico | 14,4 / 14,2 / 14,6 V | Risolto il tipo di batteria | Carica di equalizzazione a seconda del tipo |
Tipo di batteria:
| Codice | Tipo di batteria | Tensione di equalizzazione | Tensione di mantenimento |
|---|---|---|---|
| b01 | Gel | 14,2 V | 13,7 V |
| b02 | Piombo-acido sigillato | 14,4 V | 13,7 V |
| b03 | Piombo-acido liquido | 14,6 V | 13,7 V |
Metodo di lavoro:
| Impostato | Descrizione |
|---|---|
| 24 ore | Carico permanentemente attivo |
| 0H | Attività avviata dal tramonto all'alba (automatico) |
| 1–23 ore | Attività avviata un numero fisso di ore dopo il tramonto (modalità timer) |
| Manuale | Attività avviata/interrotta manualmente dal pulsante o dal menu |
Impostazioni:
| Azione | Pulsante / Combinazione | Risultato |
|---|---|---|
| Navigazione tra le schermate | [MENU] breve | Cambia visualizzazione (Principale → Float → Riconnetti → Stop → Modalità di lavoro → Tipo di batteria) |
| Entrando in modalità di modifica | [MENU] lungo (5 secondi) | Il valore inizia a lampeggiare, pronto per essere modificato. |
| Cambia valore | [UP] o [DOWN] | Aumenta o diminuisce il valore visualizzato. |
| Salva le impostazioni ed esci | [MENU] lungo (5 secondi) | Salva il valore e torna alla modalità normale. |
| Ripristina i valori predefiniti | [UP] lungo (5 secondi) nelle schermate 2–5 | Ripristinare le impostazioni di fabbrica |
| Avvio/arresto manuale del carico | Tasto di caricamento (pulsante della lampadina) | Abilita o disabilita l'uscita di carico |
