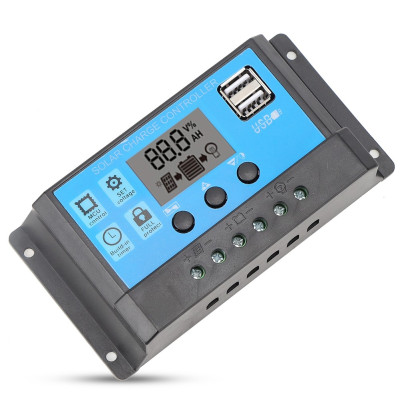

Napelemes töltésvezérlő modul, PWM, RBL-30A, HQ verzió
PWM vezérlő napelemes töltéshez a panel és a 12-24V-os akkumulátor között, HQ változat jobb alkatrészekkel a nagyobb megbízhatóság és élettartam érdekében. Stabil töltést kínál akár 30A-ig, LCD kijelző a gyors felügyelethez, 2x USB 5V akár 3A-ig az eszközök táplálásához, valamint programozható világítási mód a naplemente utáni automatikus indításhoz.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
PWM napelemes töltőmodul USB kimenettel és LCD kijelzővel, amely töltésvezérlőként működik a napelemek és az akkumulátor között.
5 V-os kimenettel rendelkező USB-porttal rendelkezik, amely lehetővé teszi az USB-eszközök töltését akár 3 A áramerősséggel.
Ez a HQ (High Quality) verzió, más, alacsonyabb minőségű verziók is kaphatók alacsonyabb áron, amelyek minőségi alkatrészeket használnak, megbízhatóbbak és hosszabb élettartammal rendelkeznek az "alacsony minőségű" modellekhez képest.
Napelemes akkumulátorok töltésének két fő módja van: az MPPT és a PWM.
Ez egy PWM vezérlő, amely elektronikus kapcsolóként működik a napelem és az akkumulátor között az alábbiak szerint:
- A kapcsoló BE állásban van, amikor az akkumulátor lemerült. A panel az összes energiát az akkumulátornak továbbítja.
- A kapcsoló PWM üzemmódba lép (változó frekvencián be- és kikapcsolás), amikor az akkumulátor majdnem feltöltött, és az akkumulátor feszültségét az abszorpciós feszültségen tartja.
- A kapcsoló KI állásban van, amikor az akkumulátor teljesen fel van töltve, miközben az akkumulátor feszültsége a lebegőfeszültség alá esik.
Egy PWM töltőmodul használata azt feltételezi, hogy a panel maximális feszültsége közel van az akkumulátor maximális feszültségéhez. Például egy 12 V-os akkumulátorhoz, 14 V töltési feszültséggel, egy olyan panel használható, amely 18 V VMP-t (maximális feszültséget) ad ki. Az MPPT modulok ezzel szemben a panel feszültségét az akkumulátor feszültségére csökkentik.
Programozható, fényfüggő üzemmóddal rendelkezik, ami azt jelenti, hogy a fogyasztó csak naplemente után, sötétben kapcsol be, és a panelek nem termelnek áramot, nappal pedig a fogyasztó kikapcsol, amikor a termelt energiát csak az akkumulátor töltésére használják fel.
Specifikációk:
Modell: RBL-30A
Akkumulátor feszültsége: 12 -24VDC
Töltési áram: maximum 30A
Kisütési áram: maximum 10A
Maximális teljesítmény: 360 W 12 V-on, 720 W 24 V-on
Maximális panelfeszültség: 48V 24V-os akkumulátor esetén, 24V 12V-os akkumulátor esetén
Kiegyenlítés: 14,4 V (zárt ólom-savas akkumulátor), 14,2 V (zselés akkumulátor), 14,6 V (záratlan ólom-savas akkumulátor)
Abszorpciós feszültség: 13,7 V alapértelmezett, állítható
Kisütési leállítás: 10,7 V alapértelmezett, állítható
Újracsatlakozás töltésre: 13V
Világítási mód triggerfeszültsége: 8V panelfeszültség
USB kimenet: 2x USB-A, 5V, 3A
Modul saját áramfelvétele: <10mA
Üzemi hőmérséklet: -35 - +60 Celsius fok
Kijelző: Fekete-fehér LCD képernyő
Védelem: Rövidzárlat, szakadás, fordított védelem, túlterhelés elleni védelem
Fordított áramvédelem: Dual Mosfet
Méretek mm: 133,5 x 70 x 35 mm
Használat:
1. Csatlakoztassa az akkumulátort a modulhoz, a plusz a pluszhoz, a mínusz a mínuszhoz.
2. Csatlakoztassa a panelt a modulhoz, plusz a pluszhoz, mínusz a mínuszhoz.
3. Csatlakoztassa a fogyasztót a modulhoz, plusz a pluszhoz, mínusz a mínuszhoz.
Leválasztáskor szigorúan be kell tartani a fogyasztó, a panel és az akkumulátor leválasztásának sorrendjét. Az ettől eltérő sorrendben történő leválasztás/csatlakoztatás károsíthatja a modult.
Menü:
A modulnak 3 gombja van. Egy MENÜ, amellyel a különböző beállítások között lehet lépkedni, egy FEL gomb az érték növelésére, egy LE gomb pedig az érték csökkentésére.
Kijelző:
Az alábbiakban az LCD kijelzőn megjelenő információk láthatók.
Fő beállítások:
| Paraméter | Alapértelmezett érték | Állítható tartomány | Funkció |
|---|---|---|---|
| Lebegőfeszültség | 13,7 V | 13,3 – 15,0 V | Tartsa az akkumulátort teljesen feltöltve |
| Letöltési link | 12,6 V | 11,0 – 13,5 V | Töltés után csatlakoztassa újra a terhelést. |
| Letöltés leállítása | 10,7 V | 9,0 – 12,3 V | Védi az akkumulátort a mélykisüléstől |
| Terhelésrelé | 13,0 V | Rögzített | Az akkumulátor töltésének újraindítása |
| Terheléskiegyenlítés | 14,4 / 14,2 / 14,6 V | Fix akkumulátortípus | Kiegyenlítő díj típustól függően |
Akkumulátor típusa:
| Kód | Akkumulátor típusa | Kiegyenlítő feszültség | Lebegőfeszültség |
|---|---|---|---|
| b01 | Gél | 14,2 V | 13,7 V |
| b02 | Zárt ólom-savas akkumulátorok | 14,4 V | 13,7 V |
| b03 | Folyékony ólom-savas | 14,6 V | 13,7 V |
Munkamódszer:
| Készlet | Leírás |
|---|---|
| 24 órás | Állandóan aktív terhelés |
| 0 óra | Feladat napnyugtától napkeltéig elindítva (automatikus) |
| 1–23 óra | A feladat naplemente után meghatározott számú órával indult (időzítő mód) |
| Kézikönyv | Feladat manuális indítása/leállítása gombról vagy menüből |
Beállítások:
| Akció | Gomb / kombináció | Eredmény |
|---|---|---|
| Navigáció a képernyők között | [MENU] rövid | Kijelző módosítása (Fő → Lebegő töltés → Újracsatlakozás → Leállítás → Munkamód → Akkumulátortípus) |
| Szerkesztési módba lépés | [MENU] hosszan (5 másodperc) | Az érték villogni kezd, készen áll a módosításra. |
| Érték módosítása | [UP] vagy [DOWN] | Növeli vagy csökkenti a kijelzett értéket. |
| Beállítás mentése és kilépés | [MENU] hosszan (5 másodperc) | Menti az értéket és visszatér a normál módba. |
| Visszaállítás az alapértelmezett értékekre | [UP] hosszan (5 másodperc) a 2–5. képernyőn | Gyári beállítások visszaállítása |
| A terhelés kézi indítása/leállítása | Betöltés gomb (villanykörte gomb) | Engedélyezi vagy letiltja a terhelés kimenetét |
