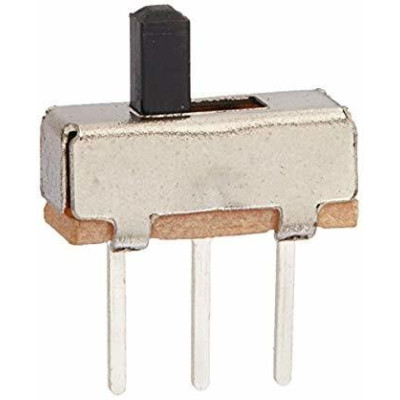

Interruttore mini a cursore SS12D00G3, SPDT, 2 posizioni, 0.5A a 50V DC, passo 2.54mm
Interruttore slide mini a 2 posizioni, ideale per la selezione rapida ON OFF in progetti elettronici e prototipi. Dispone di pin lunghi compatibili con breadboard e basette di prova, offre una commutazione precisa e stabile, si monta facilmente e fa risparmiare spazio grazie alle dimensioni compatte, adatto ad Arduino, moduli e circuiti fai da te.
Spedito entro mercoledì 11 novembre
Acquistando questo prodotto guadagni 0,05 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
L'interruttore mini a cursore SS12D00G3 è un commutatore di tipo SPDT (1 polo, 2 posizioni) a tre pin, usato come interruttore di alimentazione, come selettore tra due circuiti o come selettore tra due modalità di funzionamento in piccoli apparecchi elettronici. Il cursore in plastica si spinge con l'unghia o con la punta di un attrezzo e resta fermo nella posizione scelta. È adatto alla corrente continua a bassa tensione, in montaggi su breadboard, su circuito stampato o in prototipi.
Il commutatore ha l'involucro metallico e tre pin con passo di 2.54 mm, quindi si inserisce direttamente nei fori di una breadboard o di una basetta di prova con passo standard. Il pin centrale è il comune (COM) ed è collegato al pin 1 in una posizione del cursore e al pin 3 nell'altra. Il commutatore non ha una posizione centrale. I contatti sopportano al massimo 0.5 A a 50 VDC, con una resistenza di contatto massima di 30 mOhm.
Tra le caratteristiche principali ci sono il cursore con due posizioni stabili, i pin lunghi con passo di 2.54 mm compatibili con la breadboard, l'involucro metallico e il funzionamento come semplice interruttore ON/OFF (con COM e un solo pin esterno) o come selettore SPDT (con COM e entrambi i pin esterni). Il commutatore è un componente passivo e non ha bisogno di alimentazione propria.
Specifiche:
Tensione massima contatti: 50 VDC
Corrente massima contatti: 0.5 A
Tipo: Commutatore a cursore
Configurazione contatti: SPDT (1 polo, 2 posizioni)
Numero di pin: 3
Passo pin: 2.54 mm
Resistenza di contatto: massimo 30 mOhm
Resistenza di isolamento: minimo 100 MOhm a 500 VDC
Tensione di isolamento sopportata: 500 VAC per 1 minuto
Layout:
| Elemento | Funzione |
|---|---|
| Cursore (leva in plastica) | Commuta il contatto interno tra le due posizioni. Spinto da un lato, collega COM (pin 2) al pin 1, e spinto dall'altro lato collega COM al pin 3. Resta nella posizione scelta dopo essere stato rilasciato. |
| Pin 1 | Pin esterno. È collegato a COM quando il cursore è dal suo lato. |
| Pin 2 (COM) | Pin centrale, comune. Ingresso o uscita comune del commutatore. |
| Pin 3 | Pin esterno. È collegato a COM quando il cursore è dal suo lato. |
| Involucro metallico | Protegge il meccanismo interno e i contatti. |
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| SS12D00G3 | 1 | Pin esterno, collegato a COM in una delle posizioni del cursore |
| SS12D00G3 | 2 (COM) | Pin comune, pin centrale |
| SS12D00G3 | 3 | Pin esterno, collegato a COM nell'altra posizione del cursore |
| Posizione cursore | Contatto stabilito |
|---|---|
| Lato del pin 1 | COM (pin 2) collegato al pin 1, pin 3 libero |
| Lato del pin 3 | COM (pin 2) collegato al pin 3, pin 1 libero |
Utilizzo:
Usate il commutatore solo in circuiti in corrente continua a bassa tensione, con al massimo 0.5 A a 50 VDC. Non usatelo per la tensione di rete.
Sulla breadboard, inserite i tre pin in tre file diverse, altrimenti i contatti si cortocircuitano tra loro. Sul circuito stampato, saldate i pin nei fori con passo di 2.54 mm.
Sul commutatore non c'è alcuna scritta, quindi numerate i pin da un'estremità all'altra, con il pin 2 (COM) al centro.
Per la funzione di selettore SPDT, collegate la sorgente a COM e i due circuiti ai pin 1 e 3. La corrente va verso il circuito dal lato in cui avete spinto il cursore.
Per la funzione di semplice interruttore ON/OFF, usate COM e un solo pin esterno. Il terzo pin resta libero e il circuito è chiuso in una posizione del cursore e aperto nell'altra.
Spingete il cursore fino in fondo da una parte o dall'altra. Il commutatore non ha una posizione centrale, e la posizione resta fissa dopo aver rilasciato il cursore.
Quale posizione corrisponde al pin 1 e quale al pin 3 dipende da come è orientato il commutatore, quindi scopritelo per prova, osservando il circuito comandato.
Per carichi superiori al limite dei contatti, pilotate un relè o un transistor MOSFET, e usate il commutatore solo per fornire il segnale di comando.
Per la saldatura, mantenete il contatto con il saldatore per un tempo breve, perché il calore prolungato può deformare la carcassa di plastica del meccanismo.
- Tipo
- Interruttore a slitta
- Numero di pin
- 3
- Corrente massima
- 0.5 A
- Tensione massima
- 50 V DC
- Passo pin
- 2.54 mm
- Resistenza di contatto
- massimo 30 mOhm
- Resistenza di isolamento
- minimo 100 MOhm a 500 V DC
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (3) - Moderation della recensione
O.K.
Simplu, functioneaza
L-am folosit pt. aprinderea unui LED de la doua baterii R6.
Il commutatore mini a cursore SS12D00G3 è un componente passivo di tipo SPDT (1 polo, 2 posizioni), con 3 pin con passo di 2.54 mm. Si usa come interruttore di alimentazione, come selettore tra due circuiti o tra due modalità di lavoro. Il tutorial non utilizza nessuna piattaforma programmabile. Il montaggio è indipendente, alimentato da un portapile con 2 batterie AA (3 V), e non ha bisogno di alcun programma.
Per far vedere chiaramente l'effetto di ogni posizione, inviamo la corrente a uno dei due LED, uno rosso e uno verde. Il cursore decide quale dei due si accende.
Come funziona:
Nella custodia metallica, il cursore di plastica sposta un contatto mobile. Il pin centrale (2) è il comune (COM). In una posizione del cursore, COM è collegato al pin 1, mentre nell'altra è collegato al pin 3. Il commutatore non ha una posizione centrale. Sul corpo non c'è alcuna scritta, quindi numerate i pin da un'estremità all'altra, con il pin 2 al centro.
Nel montaggio, il positivo delle batterie va a COM. La corrente arriva o al LED rosso, attraverso il pin 1, oppure al LED verde, attraverso il pin 3. Ogni LED ha in serie una resistenza da 100 Ω che limita la corrente secondo la formula I = (U - Vf) / R, dove U è la tensione delle batterie, Vf la caduta di tensione sul LED e R la resistenza.
Per il LED rosso, con Vf di circa 1.9 V, risulta I = (3 V - 1.9 V) / 100 Ω = 11 mA. Per il LED verde, con Vf di circa 2.1 V, risulta I = (3 V - 2.1 V) / 100 Ω = 9 mA. I valori Vf sono tipici per i LED da 5 mm e non sono valori misurati. Il limite comune di un LED di questo tipo è 20 mA, quindi entrambe le correnti restano in sicurezza.
I contatti del commutatore sopportano al massimo 0.5 A a 50 VDC. È adatto solo a tensioni basse in corrente continua. Non usatelo per la tensione di rete. Un carico più grande si comanda con un relè o con un transistor MOSFET, mentre il commutatore fornisce solo il segnale di comando.
Collegamento:
Alimentate il montaggio solo dal portapile con 2 batterie AA (3 V) e collegate le batterie per ultime, dopo aver terminato il cablaggio. Sulla breadboard, i tre pin del commutatore devono entrare in tre file diverse. Rispettate la polarità dei LED: la gamba lunga è l'anodo (A), mentre la gamba corta, dal lato piatto del corpo, è il catodo (K). Le resistenze da 100 Ω hanno il codice colori marrone, nero, marrone, oro.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| Pin 1 | Resistenza R1 (100 Ω), poi anodo del LED rosso | Uscita per la prima posizione del cursore |
| Pin 2 (COM) | Il positivo (+) del portapile | Ingresso comune, riceve l'alimentazione |
| Pin 3 | Resistenza R2 (100 Ω), poi anodo del LED verde | Uscita per la seconda posizione del cursore |
| Catodo LED rosso (K) | Il negativo (-) del portapile | Ritorno della corrente |
| Catodo LED verde (K) | Il negativo (-) del portapile | Ritorno della corrente |
Pulsanti, regolazioni e indicatori:
| Elemento | Cosa fa | Come si usa |
|---|---|---|
| Cursore (commutatore SPDT a 2 posizioni) | Collega COM (pin 2) o al pin 1 o al pin 3 | Spingete il cursore con l'unghia fino in fondo da una parte o dall'altra. La posizione resta fissa dopo aver rilasciato il cursore. |
| LED rosso | Indica che COM è collegato al pin 1 | Si accende quando il cursore è dalla parte del pin 1 e si spegne nell'altra posizione. |
| LED verde | Indica che COM è collegato al pin 3 | Si accende quando il cursore è dalla parte del pin 3 e si spegne nell'altra posizione. |
Accensione: collegate le batterie con il cursore in una qualsiasi posizione. Si accenderà un solo LED, perché il commutatore non ha una posizione centrale e i due LED non possono accendersi contemporaneamente.
Verifica delle posizioni: spingete il cursore verso un'estremità e annotate quale LED si è acceso. Poi spingetelo verso l'altra estremità. Il LED acceso deve cambiare. Quale posizione corrisponde al pin 1 e quale al pin 3 dipende da come è posizionato il commutatore sulla breadboard, quindi scopritelo per tentativi.
I LED mostrano lo stato del circuito. Se nessun LED si accende in nessuna posizione, passate alla sezione Problemi frequenti.
Configurazione:
Il commutatore non ha parametri da impostare e non memorizza nulla elettronicamente. La posizione del cursore è l'unico stato e si mantiene meccanicamente, anche se rimuovete le batterie. Lo potete usare in due modi.
| Modalità | Pin utilizzati | Risultato |
|---|---|---|
| Selettore tra due uscite (SPDT) | COM e entrambi i pin esterni | La corrente va a una delle due uscite, in base alla posizione del cursore |
| Interruttore semplice ON/OFF | COM e un solo pin esterno | Il circuito è chiuso in una posizione e aperto nell'altra. Il terzo pin resta libero. |
Per la modalità di interruttore semplice, rimuovete dal montaggio la resistenza e il LED collegati al pin che non usate. Il montaggio con due LED del tutorial usa la modalità di selettore.
Esempio di utilizzo:
Applicazione: indicatore di stato per un piccolo dispositivo alimentato da 2 batterie AA. Il LED rosso indica la modalità di attesa, mentre il LED verde indica la modalità attiva.
Passo 1: inserite il commutatore nella breadboard, con i tre pin in tre file diverse. Passo 2: collegate il pin 2 (COM) al positivo del portapile. Passo 3: collegate il pin 1 a R1 da 100 Ω e poi all'anodo del LED rosso. Passo 4: collegate il pin 3 a R2 da 100 Ω e poi all'anodo del LED verde. Passo 5: collegate i catodi di entrambi i LED al negativo del portapile. Passo 6: inserite le batterie.
Spingete il cursore dalla parte del pin 1. Deve accendersi il LED rosso, con una corrente di circa 11 mA. Spingete il cursore dalla parte del pin 3. Il LED rosso si spegne e il LED verde si accende, con una corrente di circa 9 mA. Se vedete questi due stati, il commutatore e il montaggio funzionano correttamente.
Problemi frequenti:
Nessun LED si accende. La causa più comune è la polarità invertita dei LED o un contatto debole alle batterie. Verificate che la gamba lunga di ogni LED vada verso la resistenza e che la gamba corta vada al negativo, poi controllate il portapile.
Si accende un solo LED, indipendentemente dalla posizione del cursore. Probabilmente due pin del commutatore sono nella stessa fila della breadboard oppure un LED non è collegato correttamente. Verificate che i pin 1, 2 e 3 siano in file diverse e che entrambi i LED abbiano il catodo al negativo.
Entrambi i LED illuminano debolmente oppure si accendono e si spengono in modo instabile. Il contatto dei pin nella breadboard è debole oppure le batterie sono quasi scariche. Spingete meglio i pin nei fori o sostituite le batterie.
Il cursore è duro oppure non arriva fino in fondo. Spingetelo con una pressione uniforme, lungo l'asse di movimento, senza forzare di lato, per non deformare il meccanismo.
Limiti e consigli:
Il commutatore accetta al massimo 0.5 A a 50 VDC. È destinato a circuiti di segnale e a carichi piccoli in corrente continua, non alla tensione di rete. Per carichi più grandi, usate un relè o un MOSFET comandato dal commutatore.
Non ha una posizione centrale e non ha un fissaggio meccanico sul pannello, quindi si monta sul circuito stampato o sulla breadboard. La posizione resta fissa anche senza alimentazione.
Dopo questo montaggio potete usare il commutatore come interruttore generale di alimentazione per un piccolo apparecchio da 3 V, come selettore tra due circuiti o come selettore di una modalità di lavoro.
