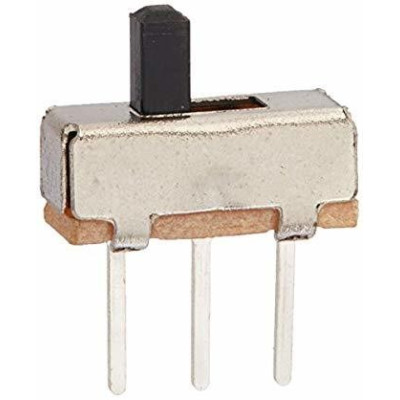

Mini csúszókapcsoló SS12D00G3, SPDT, 2 állás, 0.5A 50V DC, 2.54mm lépésköz
Mini csúszókapcsoló 2 állással, ideális gyors ON OFF váltáshoz elektronikai projektekben és prototípusokban. Hosszú, kenyérpanellel és próbapanelekkel kompatibilis tűi vannak, pontos és stabil kapcsolást biztosít, egyszerűen beszerelhető, kompakt mérete miatt helytakarékos, és Arduino, modulok és DIY áramkörök készítéséhez is megfelelő.
A termék megvásárlásával jár 0,05 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A SS12D00G3 mini csúszókapcsoló egy SPDT (1 pólusú, 2 állású) háromtűs kapcsoló, amelyet tápkapcsolóként, két áramkör közötti váltóként vagy két működési mód közötti választóként használnak kis elektronikai készülékekben. A műanyag csúszkát körömmel vagy szerszám hegyével lehet átbillenteni, és a kiválasztott állásban rögzítve marad. Alacsony feszültségű egyenáramhoz alkalmas, kenyérpanelen, nyomtatott áramkörön vagy prototípusokban egyaránt használható.
A kapcsoló fémházas, háromtűs, 2.54 mm lépésközzel készül, ezért közvetlenül illeszkedik a szabványos lépésközű kenyérpanel vagy próbapanel furataiba. A középső tű a közös (COM), amely a csúszka egyik állásában az 1-es tűvel, a másikban a 3-as tűvel van összekötve. A kapcsolónak nincs középállása. Az érintkezők legfeljebb 0.5 A áramot bírnak 50 VDC feszültségen, az érintkezési ellenállás pedig maximum 30 mOhm.
A főbb jellemzők közé tartozik a két stabil állású csúszka, a kenyérpanellel kompatibilis, hosszú, 2.54 mm lépésközű tűk, a fémház, valamint az egyszerű ON/OFF kapcsolóként (COM és egy külső tű) vagy SPDT váltóként (COM és mindkét külső tű) való működés. A kapcsoló passzív alkatrész, saját tápellátásra nincs szüksége.
Specifikációk:
Maximális érintkezőfeszültség: 50 VDC
Maximális érintkezőáram: 0.5 A
Típus: Csúszókapcsoló
Érintkezőkiosztás: SPDT (1 pólus, 2 állás)
Tűk száma: 3
Tűkiosztás: 2.54 mm
Érintkezési ellenállás: maximum 30 mOhm
Szigetelési ellenállás: minimum 100 MOhm 500 VDC-n
Elviselt szigetelési feszültség: 500 VAC 1 percig
Elrendezés:
| Elem | Funkció |
|---|---|
| Csúszka (műanyag kar) | Átkapcsolja a belső érintkezőt a két állás között. Az egyik végére tolva összeköti a COM-ot (2-es tű) az 1-es tűvel, a másik végére tolva pedig a COM-ot a 3-as tűvel. Elengedés után a kiválasztott állásban marad. |
| 1-es tű | Külső tű. Akkor kapcsolódik a COM-hoz, amikor a csúszka erre az oldalra van tolva. |
| 2-es tű (COM) | Középső, közös tű. A kapcsoló közös be- vagy kimenete. |
| 3-as tű | Külső tű. Akkor kapcsolódik a COM-hoz, amikor a csúszka erre az oldalra van tolva. |
| Fémház | Védi a belső mechanizmust és az érintkezőket. |
Kiosztás:
| Csatlakozó | Tű | Funkció |
|---|---|---|
| SS12D00G3 | 1 | Külső tű, a csúszka egyik állásában a COM-hoz kötve |
| SS12D00G3 | 2 (COM) | Közös tű, a középső tű |
| SS12D00G3 | 3 | Külső tű, a csúszka másik állásában a COM-hoz kötve |
| Csúszka állása | Létrejövő érintkezés |
|---|---|
| Az 1-es tű felőli vég | COM (2-es tű) összekötve az 1-es tűvel, a 3-as tű szabad |
| A 3-as tű felőli vég | COM (2-es tű) összekötve a 3-as tűvel, az 1-es tű szabad |
Használat:
Csak legfeljebb 0.5 A áramú, 50 VDC feszültségű alacsony feszültségű egyenáramú áramkörökben használja a kapcsolót. Hálózati feszültséghez ne használja.
Kenyérpanelen a három tűt három különböző sorba illessze be, különben az érintkezők egymással rövidre zárnak. Nyomtatott áramkörön a tűket 2.54 mm lépésközű furatokba forrassza.
A kapcsolón nincs felirat, ezért számozza meg a tűket az egyik végétől a másikig, a 2-es tű (COM) középen van.
SPDT váltó funkcióhoz kösse a tápot a COM-ra, a két áramkört pedig az 1-es és a 3-as tűre. Az áram arra az áramkörre megy, amelyik oldal felé a csúszkát tolta.
Egyszerű ON/OFF kapcsoló funkcióhoz használja a COM-ot és egyetlen külső tűt. A harmadik tű szabad marad, az áramkör a csúszka egyik állásában zárt, a másikban nyitott.
Tolja a csúszkát ütközésig az egyik vagy a másik oldalra. A kapcsolónak nincs középállása, az állás a csúszka elengedése után is rögzített marad.
Hogy melyik állás felel meg az 1-es, és melyik a 3-as tűnek, az attól függ, hogyan van elhelyezve a kapcsoló, ezért próbálgatással, a vezérelt áramkört figyelve állapítsa meg.
A kapcsoló érintkezőinek határértékénél nagyobb terhelésekhez relét vagy MOSFET tranzisztort használjon, a kapcsoló pedig csak a vezérlőjelet adja.
Forrasztáskor a forrasztópáka hegyét csak rövid ideig érintse a tűhöz, mert a hosszan tartó hő deformálhatja a mechanizmus műanyag házát.
- Típus
- Tolókapcsoló
- Tűk száma
- 3
- Maximális áram
- 0.5 A
- Maximális feszültség
- 50 V DC
- Tüskeosztás
- 2.54 mm
- Érintkezési ellenállás
- maximum 30 mOhm
- Szigetelési ellenállás
- minimum 100 MOhm 500 V DC-nél
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (3) - Vélemény moderálása
O.K.
Simplu, functioneaza
L-am folosit pt. aprinderea unui LED de la doua baterii R6.
A SS12D00G3 mini csúszkás kapcsoló egy passzív SPDT típusú alkatrész (1 pólus, 2 állás), 3 lábbal, 2.54 mm-es osztással. Tápkapcsolóként, két áramkör vagy két üzemmód közötti választóként használható. Az oktatóanyag nem használ programozható platformot. Az áramkör önálló, 2 db AA (3 V) elemtartóról működik, és nincs szüksége programra.
Hogy minden állás hatása jól látszódjon, az áramot két LED egyikére küldjük, egyik piros, a másik zöld. A csúszka választja ki, melyik világít.
Működés:
A fém házban a műanyag csúszka egy mozgó érintkezőt mozgat. A középső láb (2) a közös pont (COM). A csúszka egyik állásában a COM az 1-es lábhoz, a másikban a 3-as lábhoz csatlakozik. A kapcsolónak nincs középső állása. A testen nincs felirat, ezért a lábakat az egyik végétől a másikig számozza meg, a 2-es láb középen van.
Az áramkörben az elemtartó pluszpólusa a COM-ra megy. Az áram vagy az 1-es láb felől jut a piros LED-hez, vagy a 3-as láb felől a zöld LED-hez. Minden LED-del sorba van kapcsolva egy 100 Ω-os ellenállás, amely korlátozza az áramot az I = (U - Vf) / R képlet szerint, ahol U az elemek feszültsége, Vf a LED-en eső feszültség, R pedig az ellenállás.
A piros LED-re, amelynek Vf értéke körülbelül 1.9 V, I = (3 V - 1.9 V) / 100 Ω = 11 mA adódik. A zöld LED-re, amelynek Vf értéke körülbelül 2.1 V, I = (3 V - 2.1 V) / 100 Ω = 9 mA adódik. A Vf értékek az 5 mm-es LED-ekre jellemző tipikus értékek, nem mért értékek. Az ilyen LED-ek szokásos határárama 20 mA, így mindkét áramérték biztonságos tartományban marad.
A kapcsoló érintkezői legfeljebb 0.5 A-t bírnak 50 VDC-n. Csak kis egyenfeszültségre alkalmas. Ne használja hálózati feszültséghez. Nagyobb terhelést relével vagy MOSFET tranzisztorral kapcsoljon, a kapcsoló ekkor csak a vezérlőjelet adja.
Csatlakoztatás:
Csak a 2 db AA (3 V) elemtartóról tápláljon, és az elemeket az utolsóként csatlakoztassa, miután befejezte a huzalozást. A breadboardon a kapcsoló három lábának három különböző sorba kell kerülnie. Tartsa be a LED-ek polaritását: a hosszú láb az anód (A), a rövid láb, amely a test lapos oldalánál van, a katód (K). A 100 Ω-os ellenállások színkódja barna, fekete, barna, arany.
| Termék láb | Ide csatlakozik | Szerep |
|---|---|---|
| 1-es láb | R1 ellenállás (100 Ω), majd a piros LED anódja | Kimenet a csúszka első állásához |
| 2-es láb (COM) | Az elemtartó pluszpólusa (+) | Közös bemenet, ezen kapja a tápot |
| 3-as láb | R2 ellenállás (100 Ω), majd a zöld LED anódja | Kimenet a csúszka második állásához |
| Piros LED katódja (K) | Az elemtartó mínuszpólusa (-) | Az áram visszafolyása |
| Zöld LED katódja (K) | Az elemtartó mínuszpólusa (-) | Az áram visszafolyása |
Gombok, beállítások és jelzők:
| Elem | Mit csinál | Hogyan használja |
|---|---|---|
| Csúszka (2 állású SPDT kapcsoló) | A COM-ot (2-es láb) vagy az 1-es, vagy a 3-as lábhoz köti | Tolja a csúszkát körömmel végig az egyik vagy a másik irányba. Az állás a csúszka elengedése után is megmarad. |
| Piros LED | Jelzi, hogy a COM az 1-es lábhoz van kötve | Akkor világít, ha a csúszka az 1-es láb oldalán van, a másik állásban pedig kialszik. |
| Zöld LED | Jelzi, hogy a COM a 3-as lábhoz van kötve | Akkor világít, ha a csúszka a 3-as láb oldalán van, a másik állásban pedig kialszik. |
Indítás: csatlakoztassa az elemeket, a csúszka bármelyik állásában. Egyszerre csak egy LED világít, mert a kapcsolónak nincs középső állása, és a két LED nem világíthat egyszerre.
Az állások ellenőrzése: tolja a csúszkát az egyik végére, és jegyezze fel, melyik LED világít. Majd tolja a másik végére. A világító LED-nek váltania kell. Hogy melyik állás tartozik az 1-es, és melyik a 3-as lábhoz, az attól függ, hogyan helyezte el a kapcsolót a breadboardon, ezért próbálgatással derítse ki.
A LED-ek az áramkör állapotát mutatják. Ha egyik állásban sem világít LED, lapozzon a Gyakori problémák szakaszhoz.
Beállítás:
A kapcsolónak nincs beállítható paramétere, és nem tárol semmit elektronikusan. A csúszka állása az egyetlen állapot, ez mechanikusan marad meg, még akkor is, ha kiveszi az elemeket. Kétféleképpen használhatja.
| Üzemmód | Használt lábak | Eredmény |
|---|---|---|
| Választó két kimenet között (SPDT) | COM és mindkét külső láb | Az áram a csúszka állásától függően az egyik kimenetre megy |
| Egyszerű BE/KI kapcsoló | COM és egy külső láb | Az áramkör az egyik állásban zárt, a másikban nyitott. A harmadik láb szabadon marad. |
Az egyszerű kapcsoló üzemmódhoz vegye ki a montázsból azt az ellenállást és LED-et, amelyet a nem használt láb mellé kötött. Az oktatóanyag két LED-es összeállítása a választó üzemmódot használja.
Használati példa:
Alkalmazás: állapotjelző egy kis, 2 db AA elemről táplált eszközhöz. A piros LED a készenléti üzemmódot, a zöld LED az aktív üzemmódot mutatja.
1. lépés: helyezze a kapcsolót a breadboardba, a három lábával három különböző sorba. 2. lépés: kösse a 2-es lábat (COM) az elemtartó pluszpólusához. 3. lépés: kösse az 1-es lábat az R1 100 Ω-os ellenállásához, majd a piros LED anódjához. 4. lépés: kösse a 3-as lábat az R2 100 Ω-os ellenállásához, majd a zöld LED anódjához. 5. lépés: kösse mindkét LED katódját az elemtartó mínuszpólusához. 6. lépés: helyezze be az elemeket.
Tolja a csúszkát az 1-es láb oldalára. A piros LED-nek kell világítania, körülbelül 11 mA árammal. Tolja a csúszkát a 3-as láb oldalára. A piros LED kialszik, a zöld LED pedig világít, körülbelül 9 mA árammal. Ha ez a két állapot látszik, a kapcsoló és az áramkör helyesen működik.
Gyakori problémák:
Egyik LED sem világít. Gyakori ok a LED-ek fordított polaritása vagy az elemtartó laza érintkezése. Ellenőrizze, hogy minden LED hosszú lába az ellenállás felé megy, a rövid lába pedig a mínusz felé, majd nézze meg az elemtartót.
Egy LED világít, a csúszka állásától függetlenül. Valószínűleg két láb van ugyanabban a breadboard-sorban, vagy az egyik LED nincs jól bekötve. Ellenőrizze, hogy az 1-es, 2-es és 3-as láb különböző sorban van, és hogy mindkét LED katódja a mínuszra van kötve.
Mindkét LED gyengén világít, vagy bizonytalanul villog. A lábak érintkezése a breadboardon laza, vagy az elemek majdnem lemerültek. Nyomja a lábakat jobban a furatokba, vagy cserélje ki az elemeket.
A csúszka nehezen mozog, vagy nem ér a végállásba. Tolja egyenletes nyomással, a mozgás tengelyével párhuzamosan, oldalirányú erő nélkül, hogy ne deformálja a mechanizmust.
Korlátozások és tanácsok:
A kapcsoló legfeljebb 0.5 A-t és 50 VDC-t visel el. Jelzésáramkörökhöz és kis egyenáramú terhelésekhez készült, nem hálózati feszültséghez. Nagyobb terhelésekhez relét vagy a kapcsolóval vezérelt MOSFET-et használjon.
Nincs középső állása, és nincs panelre rögzítő kialakítása, ezért nyomtatott áramköri lapra vagy breadboardra kell szerelni. Az állás tápfeszültség nélkül is megmarad.
Ezek után a kapcsolót használhatja egy kis, 3 V-os készülék főkapcsolójaként, két áramkör közötti választóként, vagy egy üzemmód kiválasztójaként.
