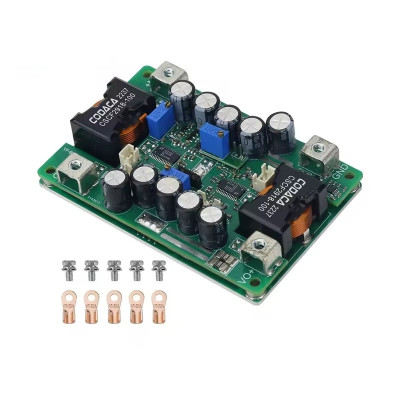

Convertitore CC-CC automatico, 3000 W, Step Up-Down, 9–60 V, 50

Le immagini dei prodotti sono solo a scopo informativo e potrebbero presentare piccole differenze, a seconda del lotto e del fornitore. Le specifiche e i prezzi dei prodotti potrebbero essere soggetti a modifiche senza preavviso. Facciamo del nostro meglio per aggiungere specifiche quanto più precise e corrette possibili alla pagina del prodotto, ma è possibile che non siano del tutto corrette. Se identifichi un caso del genere, ti preghiamo di segnalarcelo.

Il prodotto è destinato agli specialisti e richiede personale qualificato e autorizzato. Il prodotto non include istruzioni di montaggio/uso . La messa in funzione del prodotto da parte di persone non qualificate comporta la perdita della garanzia secondo i Termini e Condizioni presenti sul sito.

Le specifiche tecniche indicate (corrente, potenza, ecc.) rappresentano valori massimi consentiti in condizioni ideali di funzionamento. Per un utilizzo sicuro e una durata ottimale, si raccomanda di utilizzare il prodotto in regime continuo a non più del 50% dei valori massimi specificati.

Convertitore CC-CC automatico, 3000 W, Step Up-Down, 9–60 V, 50 A

Convertitore DC-DC buck-boost da 3000 W per l'aumento o la diminuzione automatica della tensione, ideale per la ricarica di batterie agli ioni di litio e per l'alimentazione di apparecchiature automobilistiche, solari o industriali. Offre una regolazione CC/CV precisa, corrente fino a 50 A, efficienza fino al 98,7% e protezioni integrate da sovracorrente, sovratensione e surriscaldamento, con raffreddamento passivo o ventola opzionale.

844,19 RON Tasse incluse

697,68 RON Tasse escluse

Non ci sono ancora recensioni

Spedito entro giovedì 27 agosto

Questo prodotto ha una garanzia di 2 anni.

SPEDIZIONE INTERNAZIONALE
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.

SPEDIZIONE VELOCE 24 ORE
Spediamo dal nostro magazzino entro 24 ore

PUNTI FEDELTÀ
Ricevi punti a ogni ordine, per un valore del 5%.

Il modulo di alimentazione automatico BKT60V50A è un alimentatore buck-boost DC-DC ad alte prestazioni, in grado di aumentare o diminuire la tensione in base alle esigenze.

Ha una potenza massima di 3000 W e una corrente regolabile fino a 50 A, rendendo questo modulo ideale per caricare batterie agli ioni di litio, alimentare apparecchiature industriali, sistemi solari, automobilistici o fai da te.

La struttura robusta e l'efficienza superiore al 98% garantiscono un funzionamento stabile e un'efficiente dissipazione del calore.

Il modulo offre una regolazione precisa della tensione e della corrente (CC/CV), una protezione completa contro surriscaldamento, cortocircuito, sovratensione e sovracorrente, nonché la funzione di spegnimento automatico e avvio controllato (EN/ACC).

È inoltre dotato di un dissipatore di calore e supporta l'aggiunta di una ventola da 12 V CC controllata termicamente per un funzionamento continuo con carichi elevati.

Non testare il modulo con piccoli alimentatori da laboratorio (3A/5A) o carichi elettronici in modalità CC.

Specifiche:

Modello: YF-BKT60V50A

Tensione di ingresso: DC 9–58 V (può essere commutata a 5 V)

Corrente di ingresso: 50 A massimo

Tensione di uscita: DC 3–56 V regolabile

Corrente di uscita: fino a 50 A

Potenza massima: 3000W

Efficienza di conversione: fino al 98,7%

Frequenza di commutazione: 200 kHz

Funzione: CC/CV (corrente costante / tensione costante)

Protezioni: sovratensione, sovracorrente, sovratemperatura, cortocircuito

Raffreddamento: passivo (fino a 10W) / attivo con ventola oltre 10W

Temperatura di lavoro: -45°C ~ +85°C

Temperatura massima del controller: 125°C

Peso del dissipatore di calore opzionale: 140 g

Temperatura di avvio della ventola: 50–55°C

Protezione termica: 90–95°C

Peso: 180 g

Dimensioni: 100 × 65 × 21 mm

Parametro	Valore tipico	unità	Osservazioni
Tensione della ventola	11,5 – 12,2	V	Attivo sopra i 14 V Vin
Corrente della ventola	0,2 – 0,3	UN	Controllo automatico a 50–55 °C
Protezione termica	90–95	°C	Si spegne automaticamente per protezione
Efficienza di conversione	96,8 – 98,7	%	A seconda della tensione e del carico
Frequenza di commutazione	200	kHz	Costante, sincronizzato
misurare	100 × 65 × 21	MM	Senza radiatore
Peso	180 g	–	Con la scheda madre
Radiatore opzionale	140 g	–	105 × 70 × 15 mm

Prestazioni dinamiche:

Tempo di avvio: 4– 4.5ms

Tasso di recupero della tensione: <2%

Variazione di tensione nel carico: max. 0,8%

Ondulazione della tensione di uscita: max. 240 mV (1,2 kW)

Limitazione di corrente: 59,5 A

Risposta rapida al carico variabile (10–100%)

Pinout:

Marcatura PCB	Funzione	Descrizione dettagliata
VINCI+	Ingresso di potenza positivo	Collega la tensione di ingresso (9–58 V CC). Non accetta corrente alternata (CA). Fare attenzione alla polarità: l'inversione potrebbe danneggiare la scheda.
Terra	Tavolo comune (entrata/uscita)	Polo comune negativo per alimentazione e uscita. Deve essere collegato saldamente per un funzionamento stabile.
VO+	Uscita positiva regolabile	Uscita regolabile tra 3 V e 56 V (a seconda dell'impostazione). Rispettare la polarità.
RX1	Regolazione della tensione di uscita	Potenziometro a 25 giri; ruotare in senso orario per aumentare la tensione di uscita (2,4 – 56 V).
X2	Impostazione della corrente di uscita	Potenziometro a 25 giri; regola il limite di corrente (5 – 59 A). In senso orario = corrente maggiore.
RX3	Regolazione della tensione di tracciamento in ingresso	Intervallo 9,5–56 V. Utilizzato per sorgenti con inseguimento automatico (ad esempio pannelli solari, celle a combustibile). In senso orario → tensione di inseguimento più alta.
P1-1	Controllo della corrente esterna	Segnale analogico 0,26–1,25 V corrispondente a 6–59 A. Richiede un segnale di ingresso > 1 mA.
P1-2	EN (Abilita) input	Se collegato a GND → l'alimentazione si interrompe completamente (inclusa la scheda ausiliaria). Consigliato per lo spegnimento controllato dall'esterno.
P1-3	Segnale di controllo GND	Massa per segnali di controllo esterni (P1-1 / P1-2).
P2	Connettore ventola da 12 V (opzionale)	Attiva automaticamente la ventola a 50–55 °C. Corrente massima: 0,3 A. Richiede una scheda di alimentazione ausiliaria.
P3	Avvio ACC (controllo automatico)	5–28 V per controllo on/off. A+ e A– per controllo optoaccoppiatore.
Pagina 4 (1-4)	Connettore per visualizzazione tensione/corrente	È possibile collegare un voltmetro/amperometro esterno o un modulo display opzionale.
P5	Controllo della tensione esterna	Segnale 0–2 V → tensione di uscita 0–56 V (proporzionale). Consigliato per il controllo del microcontrollore.
P6	Alimentazione della scheda ausiliaria	Ingresso da 14 V richiesto per ventola e display quando collegati.
LED1	Indicatore di tracciamento della tensione di ingresso	On = attiva la funzione di tracciamento della tensione di ingresso (modalità di tracciamento).
LED2	Indicatore di alimentazione/lavoro	Acceso = il modulo è attivo e correttamente alimentato.
