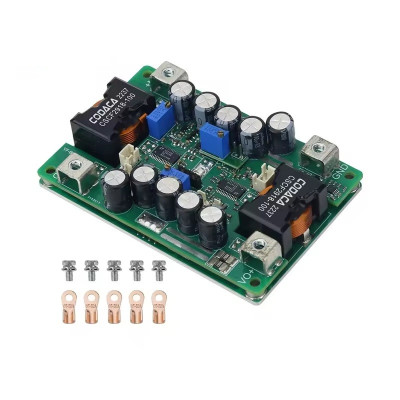

Automatikus DC-DC átalakító, 3000 W, fokozatmentes fel-le, 9–60

A termékfotók tájékoztató jellegűek, és a gyártási tételtől és a beszállítótól függően kisebb eltéréseket mutathatnak. A termék specifikációi és árai előzetes értesítés nélkül változhatnak. Mindent megteszünk, hogy a lehető legpontosabb és leghitelesebb specifikációkat adjuk meg a termékoldalon, de lehetséges, hogy ezek nem teljesen helyesek. Ha ilyen esetet észlel, kérjük, jelentse nekünk.

A termék szakemberek számára készült, és használatához képzett, valamint felhatalmazott személyzet szükséges. A termék nem tartalmaz összeszerelési/használati útmutatót . A termék nem megfelelő képesítéssel rendelkező személyek általi üzembe helyezése a weboldalon található Általános Szerződési Feltételek értelmében a jótállás elvesztését eredményezi.

A megadott műszaki adatok (áram, teljesítmény stb.) ideális működési körülmények között érvényes maximális értékeket jelentenek. A biztonságos használat és az optimális élettartam érdekében javasolt a terméket folyamatos üzemben legfeljebb a megadott maximális értékek 50%-án használni.

Automatikus DC-DC átalakító, 3000 W, fokozatmentes fel-le, 9–60 V, 50 A

3000W DC-DC buck-boost konverter az automatikus feszültségnövelésre vagy csökkentésre, ideális Li-Ion akkumulátorok töltéséhez és autós, napelemes vagy ipari berendezések táplálásához. Precíz CC/CV szabályozást kínál, akár 50A áramerősséggel, akár 98,7%-os hatékonysággal, valamint beépített túláram-, túlfeszültség- és túlmelegedés elleni védelemmel, passzív hűtéssel vagy opcionális ventilátorral.

844,19 lei Adóval együtt

697,68 lei Áfa nélkül

There are no reviews yet.

1-2 zile

Shipping by csütörtök 27 augusztus

This product has a warranty of 2 years.

NEMZETKÖZI SZÁLLÍTÁS
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.

GYORS KISZÁLLÍTÁS 24 ÓRÁN BELÜL
24 órán belül szállítunk raktárunkból

HŰSÉGPONTOK
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

A BKT60V50A automatikus tápegység modul egy nagy teljesítményű DC-DC buck-boost tápegység, amely képes a feszültséget az igényeknek megfelelően emelni vagy csökkenteni.

Maximális teljesítménye 3000 W, az áramerőssége pedig akár 50 A, így ez a modul ideális Li-ion akkumulátorok töltésére, ipari berendezések, napelemes, autóipari vagy barkácsrendszerek áramellátására.

A robusztus konstrukció és a 98%-ot meghaladó hatásfok stabil működést és hatékony hőelvezetést biztosít.

A modul precíz feszültség- és áramszabályozást (CC/CV), teljes körű védelmet nyújt túlmelegedés, rövidzárlat, túlfeszültség és túláram ellen, valamint automatikus leállítást és vezérelt indítást (EN/ACC) kínál.

Hűtőbordával is fel van szerelve, és támogatja egy hővezérelt 12 V-os egyenáramú ventilátor hozzáadását a nagy terhelés melletti folyamatos működéshez.

Ne tesztelje a modult kis laboratóriumi tápegységekkel (3A/5A) vagy elektronikus terhelésekkel egyenáramú üzemmódban.

Specifikációk:

Modell: YF-BKT60V50A

Bemeneti feszültség: DC 9–58V (5V-ra kapcsolható)

Bemeneti áram: maximum 50A

Kimeneti feszültség: DC 3–56V állítható

Kimeneti áram: akár 50A

Maximális teljesítmény: 3000 W

Konverziós hatékonyság: akár 98,7%

Kapcsolási frekvencia: 200 kHz

Funkció: CC/CV (állandó áram / állandó feszültség)

Védelem: túlfeszültség, túláram, túlmelegedés, rövidzárlat

Hűtés: passzív (akár 10 W) / aktív, 10 W feletti ventilátorral

Üzemi hőmérséklet: -45°C ~ +85°C

Maximális vezérlőhőmérséklet: 125°C

Opcionális hűtőborda súlya: 140 g

Ventilátor indítási hőmérséklete: 50–55°C

Hővédelem: 90–95°C

Súly: 180 g

Méretek: 100 × 65 × 21 mm

Paraméter	Tipikus érték	egység	Megfigyelések
Ventilátorfeszültség	11,5 – 12,2	V.	14 V Vin felett aktív
Ventilátoráram	0,2 – 0,3	Egy	Automatikus szabályozás 50–55 °C között
Hővédelem	90–95	°C	Automatikusan kikapcsol a védelem érdekében
Konverziós hatékonyság	96,8 – 98,7	%	Feszültségtől és terheléstől függően
Kapcsolási frekvencia	200	kHz	Állandó, szinkronizált
méret	100 × 65 × 21	MM	Radiátor nélkül
Súly	180 g	–	A főpanellel
Opcionális radiátor	140 g	–	105 × 70 × 15 mm

Dinamikus teljesítmény:

Indítási idő: 4.5ms

Feszültség-helyreállítási arány: <2%

Feszültségingadozás terhelés közben: max. 0,8%

Kimeneti feszültségingadozás: max. 240mV (1,2kW)

Áramkorlátozás: 59,5 A

Gyors reagálás változó terhelésre (10–100%)

Kiosztás:

NYÁK-jelölés	Funkció	Részletes leírás
NYERJ+	Pozitív teljesítménybemenet	Bemeneti feszültséget csatlakoztat (9–58 V DC). Nem fogad váltakozó áramot (AC). Ügyeljen a polaritásra – a fordított polaritás károsíthatja a panelt.
Földelés	Közös asztal (belépés/kilépés)	A tápellátás és a kimenet negatív közös pólusa. A stabil működéshez szorosan kell csatlakoztatni.
VO+	Állítható pozitív kimenet	3 V és 56 V között állítható kimenet (beállítástól függően). A polaritást figyelembe kell venni.
RX1	Kimeneti feszültség beállítása	25 fordulatos potenciométer; az óramutató járásával megegyező irányba forgatva növelhető a kimeneti feszültség (2,4 – 56 V).
X2	Kimeneti áram beállítása	25 fordulatos potenciométer; az áramkorlát beállítására szolgál (5 – 59 A). Az óramutató járásával megegyező irányba = nagyobb áramerősség.
RX3	Bemeneti követési feszültség beállítása	9,5–56 V tartomány. Automatikus követőfeszültségű forrásokhoz (pl. napelemek, üzemanyagcellák). Óramutató járásával megegyezően → magasabb követőfeszültség.
P1-1	Külső áramszabályozás	0,26–1,25 V analóg jel, ami 6–59 A-nek felel meg. 1 mA-nél nagyobb bemeneti jelet igényel.
P1-2	EN (Engedélyezés) bemenet	GND-re csatlakoztatva → a tápegység teljesen leáll (beleértve a segédkártyát is). Külsőleg vezérelt leállításhoz ajánlott.
P1-3	GND vezérlőjel	Külső vezérlőjelek földelése (P1-1 / P1-2).
P2	12 V-os ventilátorcsatlakozó (opcionális)	Automatikusan bekapcsolja a ventilátort 50–55 °C-on. Max. áramerősség: 0,3 A. Segédtáppanelt igényel.
P3	ACC (automatikus vezérlésű) indítás	5–28 V be/ki vezérléshez. A+ és A– optocsatolt vezérléshez.
4. oldal (1-4)	Feszültség/áram kijelző csatlakozó	Külső voltmérő/ampermérő vagy opcionális kijelzőmodul csatlakoztatható.
P5	Külső feszültségszabályozás	0–2 V jel → 0–56 V kimeneti feszültség (arányos). Mikrokontrolleres vezérléshez ajánlott.
P6	Segédpanel tápegysége	Csatlakoztatás esetén 14 V bemenet szükséges a ventilátorhoz és a kijelzőhöz.
LED1	Bemeneti feszültségkövető jelző	Be = a bemeneti feszültségkövetési funkció aktiválása (követési mód).
LED2	Teljesítmény/munka jelző	Világít = a modul aktív és megfelelően be van kapcsolva.
