DC-DC átalakító S09, automata Buck-Boost, 2,5–15 V-ról 5 V-ra, 600 mA
Automatikus buck-boost DC-DC átalakító S09, 2.5 - 15 VDC bemenettel és fix 5 VDC kimenettel, ideális 5 V-os modulok stabil tápellátásához elemekről vagy változó feszültségű autós forrásokról. Akár 600 mA kimeneti áramot is biztosít, 1.2 MHz kapcsolási frekvenciával, 200 uA alatti nyugalmi árammal, valamint EN lábbal a külső be- és kikapcsoláshoz, kompakt SMD kivitelben vagy 2.54 mm-es tüskesoros változatban.
Shipping by csütörtök 22 október
A termék megvásárlásával jár 0,35 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

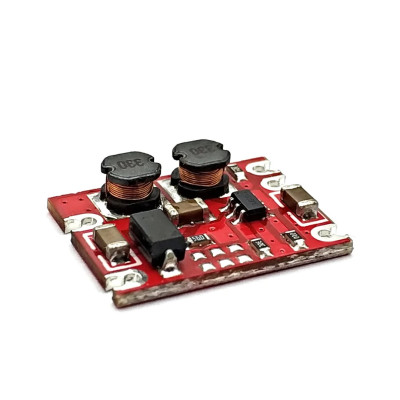

A S09 modul egy automatikus buck-boost DC-DC átalakító, amely 5 VDC fix kimeneti feszültséget tart fenn, függetlenül attól, hogy a bemeneti feszültség nagyobb vagy kisebb ennél. Kompakt megoldás stabil 5 VDC tápellátásra változó feszültségű forrásokból, mint például Li-ion akkumulátorok, NiMH akkumulátorok vagy gépjárműves tápforrások, és alkalmas kommunikációs modulokhoz, digitális rádiókhoz, fejlesztőlapokhoz, repülőmodellekhez, autóipari berendezésekhez és akkumulátorról táplált felügyeleti rendszerekhez.
Az áramkör automatikusan vált az emelő (boost) módra, amikor a bemeneti feszültség 5 V alá csökken, illetve a csökkentő (buck) módra, amikor az 5 V fölé emelkedik, felhasználói beavatkozás nélkül. A modul 2.5 és 15 VDC közötti bemeneti feszültséget fogad, és legfeljebb 1.2 MHz kapcsolási frekvencián működik, 200 uA alatti nyugalmi árammal, ami hosszú távú akkumulátoros alkalmazásokhoz is alkalmassá teszi. A panel egy dedikált EN lábbal rendelkezik, amelyen keresztül a modul külsőleg, a bemeneti tápellátástól függetlenül be- vagy kikapcsolható.
A fő jellemzők közé tartozik a két kapcsolótekercs, a egyenirányító dióda, a vezérlő integrált áramkör és az 5 forrasztópad (VIN+, VIN-, EN, VOUT+, VOUT-), amelyeken keresztül mind a tápellátás, mind a terhelés csatlakoztatása történik; a modul SMD forrasztással közvetlenül a nyomtatott áramköri lapra, vagy 2.54 mm osztású tüskékre is szerelhető.
Fix 5 VDC kimenetének köszönhetően a modul kompatibilis tápforrásként használható olyan lapokhoz, mint az Arduino, ESP32, STM32 és Raspberry Pi, valamint 5 V-os működésre tervezett modulokhoz és szenzorokhoz, amikor ezeket akkumulátorról vagy változó feszültségű forrásról táplálják.
Specifikációk:
Bemeneti feszültség: 2.5 - 15 VDC
Maximális kimeneti áram: 600 mA
Átalakító típusa: automatikus buck-boost DC-DC
Kimeneti feszültség: fix 5 VDC
Kimeneti pontosság: +/- 0.1 V
Kapcsolási frekvencia: akár 1.2 MHz
Nyugalmi áram: 200 uA alatt
Hatásfok: akár 75%
Kimeneti hullámosság: 50 mV alatt
EN láb: aktiválás 3 - 15 V-on, kikapcsolás alacsony szinten vagy nem csatlakoztatva
Leválasztás: galvanikusan nem leválasztott
Szerelés: SMD vagy 2.54 mm osztású tüskére
Működési hőmérséklet: -20 és 85 °C között
Méretek: 19 x 14 x 4 mm
Lábkiosztás:
| Csatlakozó | Pin | Funkció |
|---|---|---|
| S09 panel | VIN+ | Pozitív tápbemenet, 2.5 - 15 VDC |
| S09 panel | VIN- | Bemeneti föld (GND) |
| S09 panel | EN | Modul engedélyezése / letiltása |
| S09 panel | VOUT+ | Stabilizált 5 VDC pozitív kimenet |
| S09 panel | VOUT- | Kimeneti föld (GND) |
| EN | Modul állapota |
|---|---|
| 3 - 15 V (általában közvetlenül VIN+-ra kötve) | Aktív modul, folyamatos működés |
| Alacsony szint vagy nincs csatlakoztatva | Modul kikapcsolva, kimenet inaktív |
Használat:
Csatlakoztassa a 2.5 és 15 VDC közötti tápforrást a VIN+ és VIN- lábakhoz, ügyelve a polaritásra.
Folyamatos működéshez kösse az EN lábat közvetlenül a VIN+-ra, hogy a modul automatikusan elinduljon a tápfeszültség ráadásakor.
Ha külső vezérlést szeretne, hagyja az EN-t nem csatlakoztatva vagy húzza alacsony szintre a modul leállításához, majd 3 - 15 V-ot adjon az EN-re az újraindításhoz.
Csatlakoztassa az 5 VDC-s fogyasztót a VOUT+ és VOUT- lábakhoz, a 600 mA maximális áram túllépése nélkül.
Vegye figyelembe, hogy alacsony bemeneti feszültségnél, amikor a modul boost módban működik, a bemeneten felvett áram nagyobb, mint a kimeneten leadott áram.
Szerelés előtt ellenőrizze, hogy a megrendelt modul változata az 5 V-os-e, amely a panel hátoldalán van jelölve, mivel az S09 ugyanebben a modellben 3.3 V-os, 9 V-os vagy 12 V-os fix kimenetű változatokban is készül.
Helyezze el a modult SMD forrasztással közvetlenül a nyomtatott áramköri lapra vagy 2.54 mm osztású tüskére, a projektben rendelkezésre álló helytől függően.
Stabil eredményekhez akkumulátoros alkalmazásokban vegye figyelembe a 200 uA alatti nyugalmi áramot és az 50 mV alatti kimeneti hullámosságot, amikor zajérzékeny áramköröket táplál.
Méretábra:
- Tápfeszültség
- 2.5
- Forrás típusa
- Automatikus
- Feszültségállítás
- Nem
- Beállítás típusa
- Rögzített
- Kimeneti feszültség
- 5 V
- Bemeneti feszültség típusa
- DC
- Kimeneti feszültség típusa
- DC
