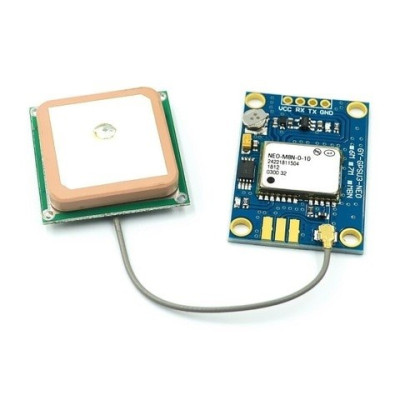

GY-GPS/V1 GPS modul, kerámia antenna, u-blox 7 vevő, 3–5 V
GPS modul helymeghatározási, navigációs és telemetriai projektekhez, u-blox 7 vevővel és 25x25 mm-es aktív kerámia antennával, u.FL csatlakozóval a rugalmas szereléshez. Koordinátákat, magasságot, sebességet, műholdakat és UTC időt szolgáltat NMEA formátumban 9600 baud sebességgel, UART TTL-en keresztül, Arduino, ESP, STM32 és Pico kompatibilitással. 3-5 V-os tápellátás 5 V-os és 3,3 V-os panelekhez, gyorsabb fixáláshoz tartalék akkumulátorral, valamint táp- és GPS fix LED-ekkel.
Shipping by szerda 16 szeptember
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Beépített aktív kerámiaantennával ellátott GPS modul, helymeghatározási, navigációs, útvonalnaplózási, időszinkronizálási és telemetriai alkalmazásokhoz. Kompatibilis az Arduino UNO, Nano és Mega lapokkal, valamint az ESP32, ESP8266, STM32 vagy Raspberry Pi Pico eszközökkel, TTL szintű UART soros interfészen keresztül. A modul a földrajzi szélességet, hosszúságot, tengerszint feletti magasságot, sebességet, a műholdak számát és az UTC időt szabványos NMEA 0183 formátumban szolgáltatja, alapértelmezés szerint 9600 baud sebességen. A tápellátás 3 és 5VDC között történik, így közvetlenül csatlakoztatható mind 5V-os, mind 3.3V. lapokhoz. A PCB-n egy tartalék akkumulátor található, amely a tápellátás megszakadása után megőrzi az almanachot és az efemeriszeket, így az újraindítások a hidegindításnál jóval rövidebb rögzítési idővel történnek. Két LED jelzi a működési állapotot: egy piros a tápellátás jelenlétére, és egy zöld, amely a GPS fix megszerzésekor kezd villogni.
A panelre szerelt vevő a u-blox 7. generációs platformjára épül, UBX 14.00. protokollverzióval. Támogatja a GPS, SBAS, GLONASS és QZSS konstellációkat, azonban nem követi egyszerre a GPS-t és a GLONASS-t, és nem támogatja a Galileo-t. Normál működés során a modul $GP típusú NMEA üzeneteket küld, és jellemzően 4–8 műholdat használ, a vételi körülményektől függően. Azokhoz az alkalmazásokhoz, amelyek egyidejű többkonstellációs vételt, $GN típusú üzeneteket és nagyobb számú követett műholdat igényelnek, egy u-blox M8 vagy újabb vevővel szerelt modult ajánlunk. A vevő generációja bármikor ellenőrizhető a felhasználó által, közvetlenül a soros porton, az Útmutató részben leírt UBX-MON-VER parancs segítségével.
A 25 x 25 mm-es aktív kerámiaantenna u.FL / IPEX csatlakozón keresztül kapcsolódik, és a paneltől függetlenül elhelyezhető, ami megkönnyíti a házba vagy járműbe történő beépítést. A modulnak közvetlen égboltra van szüksége, és épületeken belül nem működik megfelelően.
Műszaki adatok:
Tápfeszültség: 3 - 5VDC
Panel jelölés: GY-GPS/V1
Vevő: u-blox 7. generáció, UBX-G70xx család
Jelzett UBX protokollverzió: 14.00
Támogatott konstellációk: GPS, SBAS, GLONASS, QZSS
Egyidejű GPS + GLONASS vétel: nem
Galileo támogatás: nem
Küldött NMEA üzenettípus: $GP
Interfész: UART TTL, 3.3V szint, 5V tűrés
Alapértelmezett baud rate: 9600
Adatprotokoll: NMEA 0183 és UBX
Alapértelmezett frissítési ráta: 1Hz
Tartalék akkumulátor: igen, a PCB-re szerelve, melegindításhoz és gyorsindításhoz
Paramétertárolás: EEPROM
LED-ek: piros a tápellátáshoz, zöld a GPS fixhez
Antenna: aktív kerámia, u.FL / IPEX csatlakozó
Antenna mérete: 25 x 25 mm
Pinout:
| Modul pin | Funkció | Csatlakoztatás Arduino UNO-hoz |
|---|---|---|
| VCC | 3–5 VDC tápellátás | 5V |
| RX | Adatbemenet a modulba | 3. láb (TX SoftwareSerial) |
| TX | Adatkimenet a modulból | 4. láb (RX SoftwareSerial) |
| GND | Föld | GND |
Útmutató:
Csatlakoztassa a kerámiaantennát a panelen lévő u.FL csatlakozóhoz, enyhe nyomással, amíg a kontaktus teljesen rögzül.
Táplálja a modult a VCC lábon keresztül 3–5VDC feszültséggel, és kösse a modul GND-jét a fejlesztőlap GND-jéhez.
Csatlakoztassa a modul TX lábát a fejlesztőlap 4. lábára, a modul RX lábát pedig a 3. lábra. Figyelem: egyes online példákban ezek a lábak fordítva szerepelnek.
Telepítse a TinyGPSPlus könyvtárat a Library Managerből. Javasoljuk a régebbi TinyGPS verziók eltávolítását a telepítés előtt az ütközések elkerülése érdekében.
Töltse fel az alábbi tesztkódot, és nyissa meg a Serial Monitort 9600 baud sebességen.
Vigye ki a modult nyílt terepre, az antennát az ég felé fordítva, akadályok nélkül fölötte. Épületen belül a modul nem szerez fixet.
Várja meg a zöld LED villogását. Az első, hideg fix néhány percet is igénybe vehet. A későbbi fixek a tartalék akkumulátornak köszönhetően jelentősen gyorsabbak.
A vevő generációjának ellenőrzéséhez küldje el a modul soros portjára a B5 62 0A 04 00 00 0E 34 bináris szekvenciát, amely az UBX-MON-VER parancsnak felel meg. A válasz tartalmazza a firmware verzióját, a protokoll verzióját és a támogatott konstellációk listáját. A PROTVER 14.00 érték a u-blox 7. generációs platformot jelzi.
- Tápfeszültség
- 3
- Maximális bemeneti feszültség
- 5
- Bemeneti feszültség típusa
- DC
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (1) - Vélemény moderálása
#include <TinyGPSPlus.h>
#include <SoftwareSerial.h>
// GPS module TX -> Arduino pin 4
// GPS module RX -> Arduino pin 3
static const int RXPin = 4, TXPin = 3;
static const uint32_t GPSBaud = 9600;
TinyGPSPlus gps;
SoftwareSerial gpsSerial(RXPin, TXPin);
void setup() {
Serial.begin(9600);
gpsSerial.begin(GPSBaud);
Serial.println(F("GPS module test - waiting for fix"));
}
void loop() {
while (gpsSerial.available() > 0) {
if (gps.encode(gpsSerial.read())) {
displayInfo();
}
}
if (millis() > 10000 && gps.charsProcessed() < 10) {
Serial.println(F("No data from GPS module - check wiring"));
while (true);
}
}
void displayInfo() {
if (gps.location.isValid()) {
Serial.print(F("Lat: "));
Serial.print(gps.location.lat(), 6);
Serial.print(F(" Lng: "));
Serial.print(gps.location.lng(), 6);
Serial.print(F(" Alt: "));
Serial.print(gps.altitude.meters());
Serial.print(F(" m Satellites: "));
Serial.println(gps.satellites.value());
} else {
Serial.println(F("Location not valid yet"));
}
}
