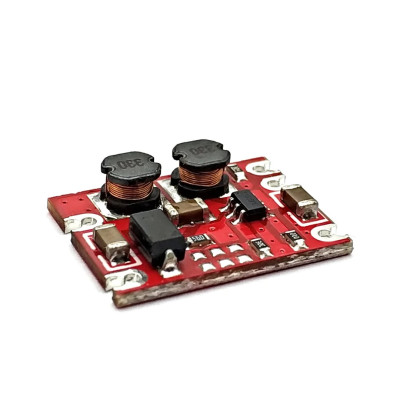

Modulo convertitore DC-DC S09 step up step down 2.5-15V a 12V 600mA

Le immagini dei prodotti sono solo a scopo informativo e potrebbero presentare piccole differenze, a seconda del lotto e del fornitore. Le specifiche e i prezzi dei prodotti potrebbero essere soggetti a modifiche senza preavviso. Facciamo del nostro meglio per aggiungere specifiche quanto più precise e corrette possibili alla pagina del prodotto, ma è possibile che non siano del tutto corrette. Se identifichi un caso del genere, ti preghiamo di segnalarcelo.

Il prodotto è destinato agli specialisti e richiede personale qualificato e autorizzato. Il prodotto non include istruzioni di montaggio/uso . La messa in funzione del prodotto da parte di persone non qualificate comporta la perdita della garanzia secondo i Termini e Condizioni presenti sul sito.

Le specifiche tecniche indicate (corrente, potenza, ecc.) rappresentano valori massimi consentiti in condizioni ideali di funzionamento. Per un utilizzo sicuro e una durata ottimale, si raccomanda di utilizzare il prodotto in regime continuo a non più del 50% dei valori massimi specificati.

Nuovo

Convertitore DC-DC S09, auto Buck-Boost, da 2,5-15V a 12V, 600mA

Convertitore DC-DC automatico S09, mantiene in uscita una tensione fissa di 12 V indipendentemente dal fatto che l'ingresso di 2.5-15 VDC sia maggiore o minore, con fino a 600 mA di corrente di uscita, frequenza di commutazione 1.2 MHz, consumo in standby inferiore a 200 uA e pin EN per spegnimento controllato, ideale per l'alimentazione stabile a batteria di moduli da 12 V in progetti compatti.

7,08 RON Tasse incluse

5,85 RON Tasse escluse

Non ci sono ancora recensioni

Spedito entro giovedì 22 ottobre

Acquistando questo prodotto guadagni 0,35 RON in punti fedeltà.

Garanzia: 24 mesi per le persone fisiche

SPEDIZIONE INTERNAZIONALE
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.

SPEDIZIONE VELOCE 24 ORE
Spediamo dal nostro magazzino entro 24 ore

PUNTI FEDELTÀ
Ricevi punti a ogni ordine, per un valore del 5%.

Il modulo S09 è un convertitore DC-DC automatico di tipo buck-boost, che mantiene in uscita una tensione fissa di 12 VDC indipendentemente dal fatto che la tensione di ingresso sia maggiore o minore di questo valore. È una soluzione compatta per alimentare in modo stabile carichi a 12 VDC da sorgenti con tensione variabile, come accumulatori Li-ion, batterie al piombo o altre sorgenti irregolari, ed è adatto per moduli di comunicazione, radio digitali, schede madri industriali, modellismo e aeromodelli, elettrodomestici, alimentazione automotive e sistemi di monitoraggio.

Il convertitore accetta una tensione di ingresso compresa tra 2.5 e 15 VDC e commuta automaticamente tra modalità step-up e step-down per mantenere in uscita 12 VDC, con una precisione di ±0.1 V. La frequenza di lavoro arriva a 1.2 MHz, l’efficienza di conversione può raggiungere il 75%, e il ripple in uscita è inferiore a 50 mV. La corrente massima erogata in uscita è di 600 mA, mentre la corrente assorbita a riposo è inferiore a 200 uA, il che rende il modulo adatto ad applicazioni alimentate a batteria dove la durata di funzionamento conta.

Tra le caratteristiche principali si annoverano i 5 pad di connessione VIN+, VIN-, EN, VOUT+ e VOUT-, la funzione di spegnimento controllato (cut off) tramite il pin EN e componenti di qualità industriale per un funzionamento stabile a lungo termine. L’alimentazione avviene tramite i pad VIN+ e VIN-, con tensione compresa tra 2.5 e 15 VDC, mentre l’attivazione del modulo avviene tramite il pin EN, che deve essere portato a livello alto per il funzionamento, di solito collegandolo direttamente a VIN+.

Specifiche:

Tensione di ingresso: 2.5 - 15 VDC

Corrente massima in uscita: 600 mA

Tensione di uscita: 12 VDC fissa, precisione ±0.1 V

Tipo di convertitore: DC-DC automatico step-up / step-down (buck-boost)

Frequenza di lavoro: fino a 1.2 MHz

Corrente a riposo: inferiore a 200 uA

Efficienza di conversione: fino al 75%

Ripple in uscita: inferiore a 50 mV

Controllo accensione / spegnimento: pin EN (enable / shutdown)

Isolamento: non isolato galvanicamente tra ingresso e uscita

Temperatura di lavoro: -20 - 85 °C

Montaggio: saldatura diretta su pad SMD o pin con passo 2.54 mm

Dimensioni: 19 x 14 x 4 mm

Pinout:

Connettore	Pin	Funzione
Pad ingresso (VIN)	VIN+	Ingresso positivo alimentazione, 2.5 - 15 VDC
Pad ingresso (VIN)	VIN-	Massa ingresso (GND)
Pad controllo	EN	Attivazione / spegnimento modulo, livello alto per il funzionamento
Pad uscita (VOUT)	VOUT+	Uscita positiva, 12 VDC fissa
Pad uscita (VOUT)	VOUT-	Massa uscita (GND, comune con la massa di ingresso)

Utilizzo:

Collegate la sorgente di alimentazione ai pad VIN+ e VIN-, rispettando la polarità, poiché il modulo non dispone di protezione contro l’inversione di polarità.

Collegate il pin EN a VIN+ affinché il modulo funzioni in modo continuo ogni volta che viene alimentato, oppure inserite un interruttore o un transistor tra VIN+ e EN per poter arrestare e avviare l’uscita su comando.

Non lasciate il pin EN non collegato, poiché il modulo rimane spento o presenta un comportamento indefinito senza un livello logico applicato su questo pin.

Collegate il carico a 12 VDC ai pad VOUT+ e VOUT-.

Non applicate in ingresso una tensione superiore a 15 VDC, per non danneggiare il modulo.

Prima di collegare il carico, misurate con un multimetro la tensione tra VOUT+ e VOUT- per confermare che l’uscita sia di 12 V, indipendentemente dalla tensione di ingresso applicata tra 2.5 e 15 VDC.

Tenete presente che quando la tensione di ingresso è molto più bassa di quella di uscita, il modulo მუშაობa in modalità step-up, e la corrente assorbita dalla sorgente può essere significativamente maggiore della corrente erogata in uscita, quindi scegliete una sorgente in grado di fornire tale corrente.

Il modulo si monta saldando direttamente i pad SMD oppure saldando pin con passo standard di 2.54 mm, per il collegamento su breadboard o su scheda di test.
