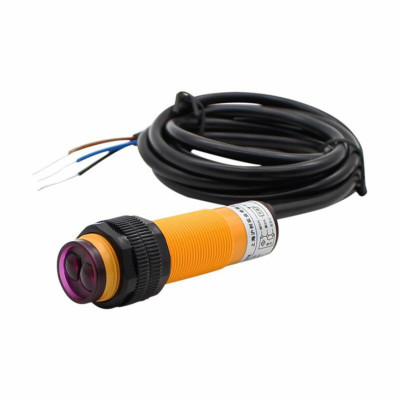

IR fotoelektromos szenzor modul, DS30P2, PNP, NC, 30 cm, 6–36 V
IR fotoelektromos érzékelő ipari alkalmazásokhoz közelségérzékelésre, diffúz reflexióval működik reflektor nélkül, széles 6–36 V DC tápfeszültséggel az egyszerű PLC- és mikrovezérlő-integrációhoz. PNP NC kimenetet kínál 3 vezetéken, akár 30 cm-ig állítható érzékelési távolsággal és gyors, 2 ms-os válaszidővel, M18-as házzal, IP67 védettséggel és állapotjelző LED-del a gyors ellenőrzéshez.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az ipari M18 fotoelektromos szenzort közelségérzékelési alkalmazásokhoz tervezték igényes ipari környezetben. Diffúz reflexiós érzékelési módszert használ: 660 nm-es infravörös sugárnyalábot bocsát ki, és a célobjektum felületéről közvetlenül visszaverődő fényt érzékeli, így nincs szükség külön reflektorra vagy vevőre. Kompatibilis bármely digitális bemenetekkel rendelkező vezérlőrendszerrel: ipari PLC-kkel, mikrokontrollerekkel, Arduino modulokkal, ESP32, STM32 vagy más hasonló platformokkal, a széles tápfeszültség-tartománynak (6–36 VDC) és a szabványos digitális kimenetnek köszönhetően.
A szenzor háza strapabíró műanyagból készült, M18 külső menettel a gyors szereléshez szabványos tartókba vagy rögzítőlemezekre. Az IP67 védettség biztosítja a működést magas páratartalmú, poros vagy fröccsenő vizes környezetben, a működési hőmérséklet-tartomány (-25 ~ 55 °C) pedig lehetővé teszi a használatát mind hűtőhelyiségekben, mind meleg ipari környezetben. A hátoldalon elhelyezett beépített piros LED vizuálisan jelzi az érzékelési állapotot, megkönnyítve a gyors hibakeresést és a működés ellenőrzését kiegészítő eszközök nélkül.
A szenzor kimenete PNP típusú, normál zárt (NC), háromvezetékes. Ha nincs tárgy az érzékelési zónában, a belső tranzisztor vezet, és a kimeneti vezetéken (fekete) a tápfeszültség jelenik meg (HIGH jel), aktívan tartva a csatlakoztatott terhelést. Tárgy érzékelésekor a tranzisztor lezár, a kimenet LOW-ra vált, és a terhelés kikapcsol. Az érzékelési távolság 50 és 300 mm között állítható a szenzor hátoldalán elérhető potenciométerrel, az érzékelési szög pedig kisebb mint 15°, ami pontos tárgymegkülönböztetést biztosít. A maximális megengedett kimeneti áram 300 mA, a saját fogyasztás 25 mA alatt van, a válaszidő pedig 2 ms.
Műszaki adatok:
Üzemi feszültség: 6-36 VDC
Kimenet típusa: Digitális PNP, normál zárt (NC), 3 vezeték
Saját fogyasztás: <25 mA
Válaszidő: 2 ms
Érzékelési szög: <15°
Maximális kimeneti áram: 300 mA
Érzékelési tartomány: 50-300 mm
Kibocsátott hullámhossz: 660 nm (infravörös)
Menetméret: M18
Teljes hossz: 68 mm
Optikai fej átmérője: 18 mm
Védettségi fok: IP67
Üzemi hőmérséklet: -25 ~ 55 °C
Ház anyaga: Műanyag
Kiosztás:
| Vezeték színe | Kapocs | Leírás |
|---|---|---|
| Barna | VCC (+) |
Pozitív tápellátás 6-36 VDC |
| Kék | GND (-) | Föld |
| Fekete | OUT | PNP jelkimenet (NC) |
Használat:
Csatlakoztassa a barna vezetéket az egyenfeszültség-forrás pozitív kapcsára (6-36 VDC).
Csatlakoztassa a kék vezetéket a tápegység földjére (GND).
Csatlakoztassa a terhelést (relé, PLC bemenet, jelző LED stb.) a fekete vezeték (OUT) és a föld (GND) közé. Mivel a kimenet PNP-NC típusú, a terhelés aktív lesz, ha nincs érzékelt tárgy (HIGH jel az OUT-on).
Tárgy érzékelésekor a szenzor az OUT kimenetet LOW-ra kapcsolja, ezzel deaktiválva a csatlakoztatott terhelést.
Állítsa be az érzékelési távolságot a hátoldali potenciométer kis lapos csavarhúzóval történő elforgatásával, amíg el nem éri a kívánt érzékenységet.
Ellenőrizze a működést a szenzor hátoldalán lévő piros LED figyelésével: a világító LED aktív érzékelést jelez.
Szerelje a szenzort az M18 tartóba, ügyelve arra, hogy az optikai tengely merőleges legyen az érzékelendő tárgy felületére az optimális teljesítmény érdekében.
