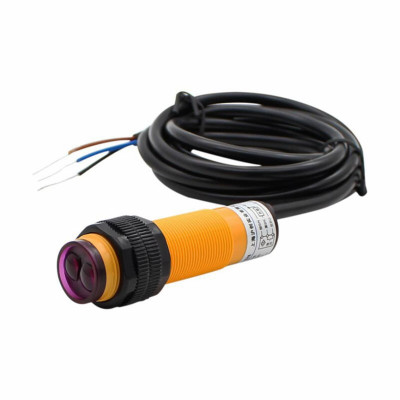

Modul Senzor fotoelectric IR, DS30P2, PNP, NC, 30cm, 6-36V
Senzor fotoelectric IR pentru detectie de proximitate in aplicatii industriale, functioneaza prin reflexie difuza fara reflector, alimentare larga 6-36V DC pentru integrare usoara cu PLC si microcontrolere. Ofera iesire PNP NC pe 3 fire, distanta reglabila pana la 30 cm si raspuns rapid de 2 ms, carcasa M18 cu protectie IP67 si LED de stare pentru verificare rapida.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Senzorul fotoelectric industrial M18 este proiectat pentru aplicatii de detectie de proximitate in medii industriale exigente. Utilizeaza metoda de detectie prin reflexie difuza, emitand un fascicul infrarosu de 660 nm si receptionand lumina reflectata direct de suprafata obiectului tinta, fara a necesita un reflector sau receptor separat. Este compatibil cu orice sistem de control prevazut cu intrari digitale: PLC-uri industriale, microcontrolere, module Arduino, ESP32, STM32 sau alte platforme similare, datorita tensiunii largi de alimentare (6-36 VDC) si iesirii digitale standard.
Corpul senzorului este executat din plastic rezistent, cu filet exterior M18 pentru montaj rapid in suporti standard sau placi de fixare. Gradul de protectie IP67 asigura functionarea in conditii de umiditate ridicata, praf sau stropire cu apa, iar intervalul de temperatura de functionare (-25 ~ 55 °C) permite utilizarea atat in spatii frigorifice, cat si in medii industriale calde. Un LED rosu incorporat in partea posterioara semnalizeaza vizual starea de detectie, facilitand depanarea rapida si verificarea functionarii fara echipamente suplimentare.
Iesirea senzorului este de tip PNP cu contact normal inchis (NC), pe trei fire. In absenta unui obiect in zona de detectie, tranzistorul intern este saturat, iar pe firul de iesire (negru) este prezenta tensiunea de alimentare (semnal HIGH), mentinand activa sarcina conectata. La detectia unui obiect, tranzistorul se blocheaza, iesirea comuta la LOW si sarcina se dezactiveaza. Distanta de detectie este reglabila intre 50 si 300 mm printr-un potentiometru accesibil in partea posterioara a senzorului, cu un unghi de detectie mai mic de 15°, ceea ce asigura o discriminare precisa a obiectelor. Curentul maxim admis pe iesire este de 300 mA, cu un consum propriu sub 25 mA si un timp de raspuns de 2 ms.
Specificatii:
Tensiune de operare: 6-36 VDC
Tip iesire: Digital PNP, Normal Inchis (NC), 3 fire
Consum propriu: <25 mA
Timp de raspuns: 2 ms
Unghi de detectie: <15°
Curent maxim iesire: 300 mA
Interval detectie: 50-300 mm
Lungime de unda emisa: 660 nm (infrarosu)
Dimensiune filet: M18
Lungime totala: 68 mm
Diametru cap optic: 18 mm
Grad de protectie: IP67
Temperatura de functionare: -25 ~ 55 °C
Material corp: Plastic
Pinout:
| Culoare fir | Terminal | Descriere |
|---|---|---|
| Maro | VCC (+) |
Alimentare pozitiva 6-36 VDC |
| Albastru | GND (-) | Masa |
| Negru | OUT | Iesire semnal PNP (NC) |
Utilizare:
Conectati firul maro la borna pozitiva a sursei de tensiune continua (6-36 VDC).
Conectati firul albastru la masa (GND) a sursei de alimentare.
Conectati sarcina (releu, intrare PLC, LED indicator etc.) intre firul negru (OUT) si masa (GND). Deoarece iesirea este PNP-NC, sarcina va fi activa in absenta unui obiect detectat (semnal HIGH pe OUT).
La detectia unui obiect, senzorul comuta OUT la LOW, dezactivand sarcina conectata.
Reglati distanta de detectie rotind potentiometrul din partea posterioara cu o surubelnita cu cap plat mic, pana la obtinerea sensibilitatii dorite.
Verificati functionarea urmarind LED-ul rosu din spatele senzorului: LED aprins indica detectie activa.
Montati senzorul in suportul M18, asigurandu-va ca axa optica este perpendiculara pe suprafata obiectului de detectat pentru performanta optima.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
