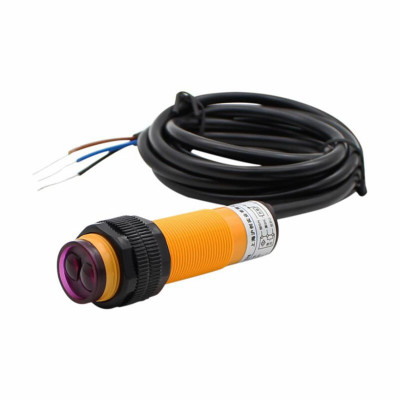

IR-Lichtschrankenmodul, DS30P2, PNP, NC, 30 cm, 6–36 V

Der industrielle fotoelektrische Sensor M18 ist für Anwendungen zur Näherungserkennung in anspruchsvollen industriellen Umgebungen ausgelegt. Er verwendet das diffuse Reflexionsverfahren, sendet einen 660-nm-Infrarotstrahl aus und empfängt das direkt von der Oberfläche des Zielobjekts reflektierte Licht, ohne dass ein separater Reflektor oder Empfänger erforderlich ist. Dank der breiten Versorgungsspannung (6–36 VDC) und des standardmäßigen digitalen Ausgangs ist er mit jedem Steuersystem mit Digitaleingängen kompatibel: industrielle SPS, Mikrocontroller, Arduino-Module, ESP32, STM32 oder ähnliche Plattformen.

Das Sensorgehäuse besteht aus robustem Kunststoff und verfügt über ein M18-Außengewinde für die schnelle Montage in Standardhalterungen oder Befestigungsplatten. Die Schutzart IP67 gewährleistet den Betrieb bei hoher Luftfeuchtigkeit, Staub oder Spritzwasser, und der Betriebstemperaturbereich (-25 ~ 55 °C) ermöglicht den Einsatz sowohl in Kühlräumen als auch in warmen Industrieumgebungen. Eine integrierte rote LED auf der Rückseite zeigt den Erkennungszustand visuell an und erleichtert die schnelle Fehlersuche sowie die Funktionsprüfung ohne zusätzliche Ausrüstung.

Der Ausgang des Sensors ist als PNP mit normalerweise geschlossenem Kontakt (NC) und drei Leitern ausgeführt. Ohne ein Objekt im Erfassungsbereich ist der interne Transistor gesättigt, und am Ausgangsleiter (schwarz) liegt die Versorgungsspannung an (HIGH-Signal), wodurch die angeschlossene Last aktiv bleibt. Bei Erkennung eines Objekts sperrt der Transistor, der Ausgang schaltet auf LOW und die Last wird deaktiviert. Der Erfassungsabstand ist über ein auf der Rückseite des Sensors zugängliches Potentiometer zwischen 50 und 300 mm einstellbar, bei einem Erfassungswinkel von weniger als 15°, was eine präzise Unterscheidung von Objekten gewährleistet. Der maximal zulässige Ausgangsstrom beträgt 300 mA, der Eigenverbrauch liegt unter 25 mA und die Reaktionszeit beträgt 2 ms.

Technische Daten:

Betriebsspannung: 6-36 VDC

Ausgangstyp: Digital PNP, normalerweise geschlossen (NC), 3 Leitungen

Eigenverbrauch: <25 mA

Reaktionszeit: 2 ms

Erfassungswinkel: <15°

Maximaler Ausgangsstrom: 300 mA

Erfassungsbereich: 50-300 mm

Emittierte Wellenlänge: 660 nm (Infrarot)

Gewindegröße: M18

Gesamtlänge: 68 mm

Optischer Kopfdurchmesser: 18 mm

Schutzart: IP67

Betriebstemperatur: -25 ~ 55 °C

Gehäusematerial: Kunststoff

Pinbelegung:

Verwendung:

Verbinden Sie den braunen Leiter mit dem positiven Anschluss der Gleichspannungsquelle (6-36 VDC).

Verbinden Sie den blauen Leiter mit Masse (GND) der Versorgung.

Schließen Sie die Last (Relais, SPS-Eingang, LED-Anzeige usw.) zwischen dem schwarzen Leiter (OUT) und Masse (GND) an. Da der Ausgang PNP-NC ist, ist die Last bei fehlendem erkannten Objekt aktiv (HIGH-Signal an OUT).

Bei Erkennung eines Objekts schaltet der Sensor OUT auf LOW und deaktiviert die angeschlossene Last.

Stellen Sie den Erfassungsabstand ein, indem Sie das Potentiometer auf der Rückseite mit einem kleinen Schlitzschraubendreher drehen, bis die gewünschte Empfindlichkeit erreicht ist.

Überprüfen Sie die Funktion anhand der roten LED auf der Rückseite des Sensors: Eine leuchtende LED zeigt aktive Erkennung an.

Montieren Sie den Sensor in der M18-Halterung und stellen Sie sicher, dass die optische Achse senkrecht zur Oberfläche des zu erkennenden Objekts steht, um optimale Leistung zu erzielen.
