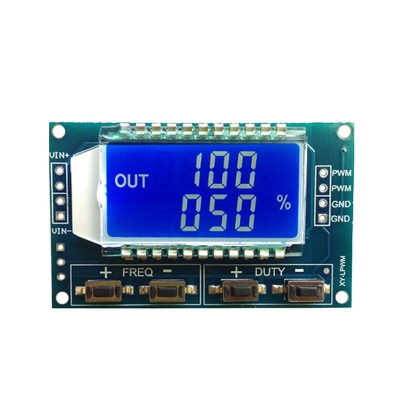

PWM jelgenerátor modul, 3,3-30V, 1-150KHz, soros, állítható frekvencia és kitöltési tényező
Kompakt PWM generátor a frekvencia és a kitöltési tényező finomhangolásához, ideális motorvezérléshez, LED-es világításhoz, teszteléshez és automatizáláshoz. 3,3-30 V feszültséggel működik, 1 Hz-150 kHz frekvenciatartományt fed le, gyors beállítást tesz lehetővé gombokkal és TTL RX/TX soros vezérléssel, a belső memória pedig kikapcsoláskor is megőrzi az utolsó beállítást.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
PWM (impulzusszélesség-moduláció) jelgenerátor modul, frekvencia és kitöltési tényező beállításának lehetőségével, valamint soros interfészen keresztüli vezérlési lehetőséggel.
A modul a memóriájában tárolja az utolsó beállítást, ha áramszünet van.
4 gombbal rendelkezik, amelyekkel a frekvenciát és a kitöltési tényezőt lehet beállítani; a rövid megnyomással az értékeket, a hosszú megnyomással pedig a gyors értéket lehet módosítani.
A frekvencia 4 felbontásra van osztva automatikus váltással:
- XXX, tizedesvesszők nélkül, a legkisebb egység 1 Hz, az értékek 1 Hz és 999 Hz között vannak
- X.XX, tizedesvessző századokban, a legkisebb egység 0,01 kHz, az értékek 1,00 kHz és 9,99 kHz között vannak.
- XX.X tizedesvessző tizedekben, a legkisebb egység 0,1 kHz, az értékek 10,0 kHz és 99,9 kHz között vannak
- XXX, tizedesvessző tizedekben és századokban, a legkisebb mértékegység 1 kHz, értékek 1 kHz és 150 kHz között
Kijelző példa:
- 100 a PWM 100Hz-et jelöli
- Az 1,01 érték 1,01 kHz PWM-et jelöl
- Az 50,1 PWM 50,1 kHz-et jelöl
- Az 1.2.3 PWM 123KHz-et jelöl
Specifikációk:
Tápfeszültség: 3,3 - 30 VDC
Frekvenciatartomány: 1 Hz - 150 kHz
Frekvencia pontosság: 2%
Kimenet típusa: PWM
Hullámforma: Négyzet
Soros vezérlés: Igen, TTL, az RX és TX csatlakozókon keresztül
Kimeneti terhelhetőség: 5 - 30mA
Kimeneti amplitúdó: PWM amplitúdó megegyezik a tápfeszültséggel
Üzemi hőmérséklet: -20 - 70 Celsius fok
Méretek mm: 52 x 32 mm
Soros kommunikáció:
Átviteli sebesség: 9600
Adatbitek: 8
- PWM frekvencia beállítás:
"FXXX", "FX.XX", "FXX.X", "FX.XX", ahol az X helyére a kívánt értékek kerülnek
- PWM kitöltési tényező beállítása:
„DXXX”, ahol az X helyére 0 és 9 közötti értékek kerülnek (például: a „D050” a kitöltési tényezőt 50%-ra állítja)
- Paraméterek olvasása:
A beállított paraméterek beolvasásához használd a „olvasás” szintaxist.
A sikeres beállítás "LE"-t, a sikertelen beállítás "ESÉS"-t ad vissza.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (4) - Vélemény moderálása
Trebuie schimbata sursa de alimentare sau alimentate de un dc/dc ...altfel se ard rapid si la varianta alimentate cu 5 v rezistenta de 33 ohm serie cu ledul de lumina de la afisaj....em am pus 100 ohm cu 33 in varianta 5 v dupa 3 zile de functionare a inceput sa clipeasca random. ..adica sa dus ledul ...alimentate de o sursa dc/dc merg bine si pe auto unde sunt fluctuatii mari de tensiune
Generatorul funcsioneaza stabil si suficient de precis pana la circa 100 kHz. La valori ale frecvenaei de peste 100 kHz factorul de umplere are abateri nesistematice, deci dificil de corectat. Patii de reglaj, atat an frecvenaa cat si pentru factorul de umplere, sunt relativ grosieri, fapt important numai an aplicatii an care se realizeaza masuratori sau reglaje fine ale funcsionarii altor montaje electronice. Pentru aplicatiile uzuale (controlul turatiei sau al tensiunii medii debitate pe sarcini rezistive) funcsioneaza foarte bine si suficient de reproductibil.
