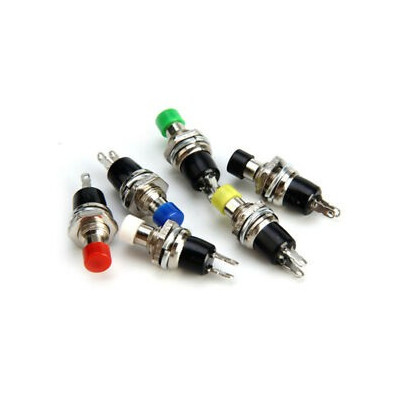

Nicht verriegelnder Drucktaster, PBS-110, 7 mm, NO, weiß
Momentaner Drucktaster für die schnelle Bedienung in Schaltschränken und Gehäusen, ohne Rastfunktion und mit einem Öffnerkontakt (NO). Einfache Montage in einer 7-mm-Bohrung, sichere Befestigung mit der mitgelieferten Mutter, 7 mm Tastendurchmesser und 2-polige Anschlüsse. Geeignet für Spannungen bis 250 V AC 1 A oder 125 V AC 3 A. Weiße Ausführung für unauffällige Integration.
Shipping by Donnerstag 22 Oktober
Mit dem Kauf dieses Produkts erhalten Sie 0,12 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der PBS-110-Taster ist ein metallischer Taster ohne Selbsthaltung (momentary) mit normal offenem Kontakt (NO) und weißem Kopf. Er wird für kurzzeitige manuelle Steuerungen in Schalttafeln, Gerätegehäusen, Automatisierungsanlagen und Elektronikprojekten verwendet. Der Taster schließt den Stromkreis nur solange, wie er gedrückt wird, und kehrt beim Loslassen selbstständig in die Ausgangsposition zurück.
Der Kontakt ist vom Typ 1NO, und der Taster verträgt 250 VAC bei 1 A oder 125 VAC bei 3 A. Das Gewindegestell wird in ein 7-mm-Loch montiert, und der Tasterdurchmesser beträgt 7 mm. Der Kontakt ist ein potentialfreier Kontakt ohne Polarität, daher können die beiden Anschlüsse in beliebiger Reihenfolge verbunden werden.
Zu den wichtigsten Merkmalen gehören das metallische Gewindegestell für die Panelmontage, die mitgelieferte Befestigungsmutter, die zwei Anschlussklemmen, der weiße Kopf und eine Lebensdauer von mehreren zehntausend Betätigungen. Der Taster hat keine eigene Versorgung, sondern schaltet den externen Stromkreis, in dem er eingebaut ist.
Da es sich um einen einfachen Kontakt handelt, kann der Taster auch als digitaler Eingang für Arduino, ESP32, STM32, Raspberry Pi oder andere Boards verwendet werden, zusammen mit einem Pull-up- oder Pull-down-Widerstand. Er kann außerdem Relais, Schütze und andere Steuerkreise innerhalb der angegebenen Spannungs- und Stromgrenzen ansteuern.
Technische Daten:
Unterstützte Spannung: 250 VAC (bei 1 A) oder 125 VAC (bei 3 A)
Maximaler Strom: 1 A bei 250 VAC oder 3 A bei 125 VAC
Modell: PBS-110
Betätigung: Ohne Selbsthaltung (momentary)
Kontaktart: 1NO (normal offen)
Anschlüsse: 2
Tasterdurchmesser: 7 mm
Montagelochdurchmesser: 7 mm
Montage: In der Frontplatte, mit Mutter
Material: Metall
Farbe: Weiß
Verwendung:
Wenn der Taster Netzspannung von 220 VAC schaltet, ist diese gefährlich. Die Anschlüsse dürfen nur bei vom Netz getrenntem Stromkreis von einer qualifizierten Person vorgenommen werden.
Bringen Sie in der Frontplatte ein Loch mit 7 mm Durchmesser an, setzen Sie dann den Taster von vorne durch die Platte ein und ziehen Sie die Mutter auf der Rückseite fest.
Verbinden Sie die beiden Anschlüsse in Serie mit dem geschalteten Stromkreis, durch Löten oder mit geeigneten Klemmen. Der Kontakt hat keine Polarität, daher spielt die Reihenfolge der Anschlüsse keine Rolle.
Überschreiten Sie nicht 1 A bei 250 VAC oder 3 A bei 125 VAC. Für induktive Lasten oder eine längere Lebensdauer wählen Sie einen möglichst niedrigen Stromwert im Verhältnis zu den Maximalwerten.
Isolieren Sie die Anschlüsse mit Schrumpfschlauch, wenn der Taster gefährliche Spannungen schaltet, und löten Sie nur kurz, damit der Kunststoffkörper nicht beschädigt wird.
Zur Verwendung als Eingang an einem Entwicklungsboard verbinden Sie einen Anschluss mit einem digitalen Pin und den anderen mit GND und aktivieren Sie dann den internen Pull-up-Widerstand (z. B. INPUT_PULLUP bei Arduino). Der Pin liest LOW, solange der Taster gedrückt ist.
Für einen stabilen Betrieb filtern Sie Kontaktprellen (Debounce) per Software oder mit einem kleinen Kondensator, der parallel zum Taster geschaltet ist.
