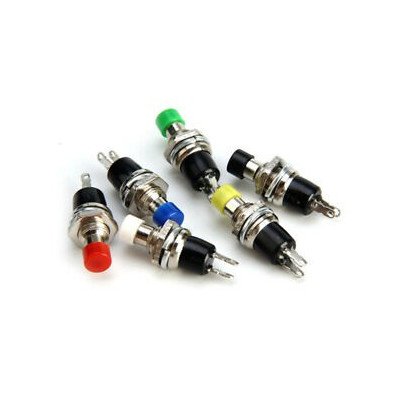

Nem reteszelő nyomógomb, PBS-110, 7mm, NO, Fehér
Pillanatműködtetésű nyomógomb gyors vezérléshez panelekben és házakban, nem reteszelő működéssel és 1 NO normál esetben nyitott érintkezővel. Könnyen felszerelhető 7 mm-es furatba, biztonságosan rögzíthető a mellékelt anyával, 7 mm-es gombátmérővel és 2 tűs csatlakozókkal. Akár 250 VAC 1 A vagy 125 VAC 3 A feszültséget támogat, fehér kivitel a diszkrét integráció érdekében.
Shipping by csütörtök 22 október
A termék megvásárlásával jár 0,12 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A PBS-110 egy pillanatkapcsoló, fém nyomógomb retenció nélkül, normál esetben nyitott (NO) érintkezővel és fehér fejjel. Rövid idejű kézi vezérlési feladatokra használható vezérlőpultokban, készülékházakban, automatizálási eszközökben és elektronikai projektekben. A gomb csak addig zárja az áramkört, amíg nyomva tartják, majd felengedéskor magától visszatér az eredeti helyzetébe.
Az érintkező típusa 1NO, a gomb pedig 250 VAC mellett 1 A-t vagy 125 VAC mellett 3 A-t képes elviselni. A menetes test 7 mm-es furatba szerelhető, a gomb átmérője 7 mm. Az érintkező szárazkontaktus, polaritásmentes, így a két kapocs tetszőleges sorrendben köthető be.
A fő jellemzők közé tartozik a panelbe szerelésre alkalmas menetes fémház, a mellékelt rögzítőanya, a két csatlakozókapocs, a fehér fej és a több tízezres működtetési élettartam. A gombnak nincs saját tápellátása, hanem a beépített külső áramkört kapcsolja.
Mivel egyszerű érintkező, a gomb digitális bemenetként is használható Arduino, ESP32, STM32, Raspberry Pi vagy más fejlesztőpanelekhez, egy felhúzó vagy lehúzó ellenállással együtt. Továbbá relék, kontaktorok és más vezérlőáramkörök kapcsolására is alkalmas, a megadott feszültség- és áramhatárokon belül.
Műszaki adatok:
Elviselhető feszültség: 250 VAC (1 A-nél) vagy 125 VAC (3 A-nél)
Maximális áram: 1 A 250 VAC mellett vagy 3 A 125 VAC mellett
Modell: PBS-110
Működtetés: Retenció nélkül (momentary)
Érintkező típusa: 1NO (normál esetben nyitott)
Kapcsok: 2
Gomb átmérője: 7 mm
Szerelőfurat átmérője: 7 mm
Szerelés: Panelbe, anyával
Anyag: Fém
Szín: Fehér
Használat:
Ha a gomb 220 VAC hálózati feszültséget kapcsol, az veszélyes. A bekötést csak a hálózatról leválasztott áramkörön, szakképzett személy végezze.
Készítsen egy 7 mm átmérőjű furatot a panelen, majd elölről helyezze be a gombot, és hátulról húzza meg az anyát.
A két kapcsot sorosan csatlakoztassa a vezérelt áramkörrel, forrasztással vagy megfelelő sorkapcsokkal. Az érintkező polaritásmentes, így a kapcsok sorrendje nem számít.
Ne lépje túl az 1 A-t 250 VAC mellett vagy a 3 A-t 125 VAC mellett. Induktív terhelésekhez vagy hosszabb élettartamhoz válasszon a maximális értékeknél lehetőleg kisebb áramot.
Veszélyes feszültségek kapcsolásakor szigetelje a kapcsokat hőre zsugorodó csővel, és a forrasztás legyen rövid, hogy ne sérüljön a műanyag ház.
Fejlesztőpanel bemenetként való használathoz az egyik kapcsot egy digitális pinre, a másikat GND-re csatlakoztassa, majd kapcsolja be a belső felhúzó ellenállást (például Arduino-n az INPUT_PULLUP). A pin LOW szintet fog olvasni, amíg a gombot nyomva tartják.
Stabil működéshez szűrje a kontaktzajt (debounce) programból vagy egy kis kondenzátorral, amelyet a gombbal párhuzamosan köt.
