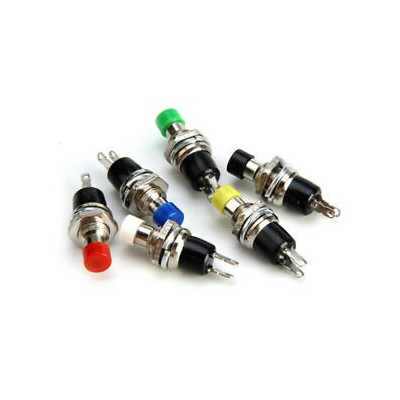

Nicht verriegelnder Drucktaster, PBS-110, 7 mm, NO, rot

Der PBS-110 ist ein rastloser Taster für die Schalttafel mit Metallgehäuse und roter Kappe, der einen Stromkreis nur so lange schließt, wie er gedrückt wird. Er verfügt über einen Normaloffen-Kontakt (1NO) und eignet sich daher für kurzzeitige Befehle und Impulssignale, wie z. B. Rücksetzungen, momentane Starts, Bestätigungen oder die Ansteuerung von Relais und Steuermodulen. Er wird in Bedienfeldern, Gehäusen elektronischer Geräte, Automatisierungsprojekten und Laborgeräten verwendet.

Der Kontakt ist ein SPST-Kontakt mit momentaner Betätigung, d. h. er kehrt beim Loslassen des Tasters selbstständig in die offene Position zurück. Zum Schalten von Lasten sind Spannungen bis 250 VAC bei einem Strom von 1 A bzw. 125 VAC bei 3 A vorgesehen. Der Taster wird in eine Bohrung mit 7 mm Durchmesser montiert und mit der im Lieferumfang enthaltenen Mutter befestigt.

Zu den wichtigsten Eigenschaften gehören das Metallgehäuse, die Befestigungsmutter für den Panel-Einbau, die 2 Lötanschlüsse und die leicht im Panel erkennbare rote Kappe. Das Produkt ist ein passiver Kontakt und benötigt daher keine eigene Versorgungsspannung.

Da es sich um einen potentialfreien Kontakt handelt, kann der Taster an einen Digitaleingang von Arduino-, ESP32-, STM32- oder Raspberry-Pi-Platinen angeschlossen werden, mit internem oder externem Pull-up- oder Pull-down-Widerstand, und kann direkt stromarme Schaltungen ansteuern.

Technische Daten:

Belastbare Spannung: 250 VAC bei 1 A, 125 VAC bei 3 A

Maximalstrom: 1 A bei 250 VAC, 3 A bei 125 VAC

Modell: PBS-110

Betätigung: Ohne Rastung (momentan)

Kontaktart: 1NO (Normal offen)

Anschlüsse: 2, zum Löten

Tastendurchmesser: 7 mm

Montagebohrung: 7 mm

Montage: Frontplattenmontage, mit Befestigungsmutter

Gehäuse: Metall

Farbe: Rot

Pinbelegung:

Verwendung:

Bringen Sie in der Frontplatte oder im Gehäuse eine Bohrung mit 7 mm Durchmesser an, führen Sie den Taster durch die Bohrung und befestigen Sie ihn mit der mitgelieferten Mutter, ohne das Gewinde zu überdrehen.

Löten Sie die Anschlussdrähte an die 2 Anschlüsse mit geeignetem Lötzinn und kurzer Lötzeit, um das Tastergehäuse nicht zu beschädigen.

Verbinden Sie einen der Anschlüsse mit dem gesteuerten Stromkreis und den anderen mit dem Signal oder der zu schaltenden Spannung, da die Anschlüsse gleichwertig sind und keine Polarität haben.

Für den Anschluss an ein Entwicklungsboard verbinden Sie einen Anschluss mit einem Digitaleingang und den anderen mit GND, aktivieren Sie dann den internen Pull-up-Widerstand oder verwenden Sie einen externen; der Eingang liest ein LOW-Signal, solange der Taster gedrückt wird.

Überschreiten Sie nicht 250 VAC bei 1 A oder 125 VAC bei 3 A, und für einen langfristigen Betrieb wird empfohlen, den Taster höchstens mit 50 % der Maximalwerte zu betreiben.

Wenn Sie Netzspannung schalten, montieren Sie den Taster in ein isoliertes Gehäuse, trennen Sie das Gerät vor dem Anschließen vom Netz und überlassen Sie die Arbeiten einer qualifizierten Person.

Bei induktiven Lasten oder höheren Strömen steuern Sie die Last über ein Relais oder einen Transistor an, während der Taster nur die Relaisspule oder die Transistorbasis ansteuert.
