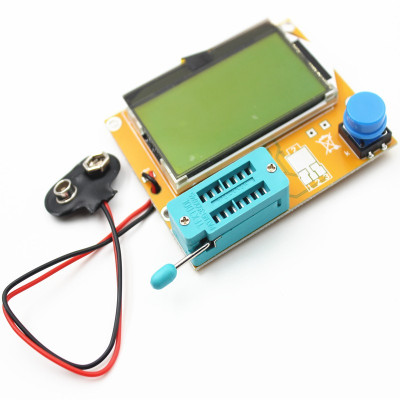

Mehrfach-LCR-Tester, LCD12864, 9V
Kompaktes Multifunktions-LCR-Tester zur automatischen Identifizierung und schnellen Messung von Bauteilen direkt am Arbeitsplatz oder im Service. Erkennt und prüft Widerstände, Kondensatoren, Induktivitäten, Dioden, Transistoren und MOSFETs und zeigt Parameter und Pinbelegung auf einem 128x64-LCD-Display mit Hintergrundbeleuchtung an. Typische Messzeit ca. 2 Sekunden, einfache Stromversorgung über eine 9-V-Batterie.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der LCR-T4 Tester ist ein kompaktes und praktisches Instrument zur schnellen Identifizierung und Messung elektronischer Bauteile, nützlich sowohl im Service als auch auf der Werkbank. Er kann Induktivitäten, Kondensatoren, Widerstände, Potentiometer, Dioden, Dualdioden, MOSFETs, NPN- und PNP-Transistoren mit Anzeige, SCRs, Regler und ESR messen, was ihn geeignet macht für Diagnose, Bauteilsortierung und schnelle Prüfungen vor der Montage.
Das 128x64 LCD-Display mit Hintergrundbeleuchtung bietet auch bei schwacher Beleuchtung gute Sichtbarkeit, und die Messzeit beträgt üblicherweise etwa 2 Sekunden, mit Ausnahme großer Kondensatoren, bei denen die Messung bis zu 1 Minute dauern kann.
Der Tester wird von einer 9V-Batterie betrieben, und für korrekte Ergebnisse ist es wichtig, dass die Versorgungsspannung ausreichend ist, da er bei fast leerer Batterie nicht richtig funktioniert.
Der LCR-T4 Tester eignet sich zur Messung der folgenden Bauteile:
- Induktivitäten
- Kondensatoren
- Dioden
- Dualdioden
- Mosfet
- NPN- und PNP-Transistoren (mit Anzeige)
- SCR
- Regler
- ESR
- Widerstände
- Potentiometer
Achtung: Vor der Messung von Kondensatoren müssen diese entladen werden.
Der Tester hat eine Schutzfolie auf dem Bildschirm, die entfernt werden kann, falls feine Kratzer und Gebrauchsspuren durch den Herstellungsprozess vorhanden sind.
Der Tester funktioniert nicht mit fast leerer Batterie. Überprüfen Sie die Versorgungsspannung auf mindestens 9V.
Spezifikationen:
Versorgungsspannung: 9V Batterie (nicht enthalten)
Chip: APT32F
Induktivitätsbereich: 0.01mH-20H
Kondensatorbereich: 25pF-100000uF
Widerstandsbereich: 0.1Ohm-50MOhm
Messzeit: ~2 Sekunden, bei großen Kondensatoren bis zu 1 Minute
Display: 128x64 LCD mit Hintergrundbeleuchtung
Abmessungen: 72 x 62.5mm
Anwendung:
Schließen Sie die 9V-Batterie an den Tester an, mit besonderer Vorsicht auf die Polarität. Eine falsche Polung, auch nur für kurze Zeit, kann das Modul beschädigen!
Setzen Sie das Bauteil entsprechend der verfügbaren Pins in die Fassung des Testers ein und sorgen Sie für guten Kontakt.
Starten Sie die Messung, der Tester erkennt automatisch den Bauteiltyp und zeigt die relevanten Parameter an.
Bei großen Kondensatoren warten Sie auf das Ende der Messung, die Zeit kann bis zu 1 Minute betragen.
Vor der Messung von Kondensatoren entladen Sie diese vollständig, um Messfehler und Schäden am Tester zu vermeiden.
Überprüfen Sie die Versorgungsspannung vor der Benutzung und stellen Sie sicher, dass mindestens 9V anliegen, da der Tester bei fast leerer Batterie fehlerhaft arbeiten kann.
Fassung:
Die Pins sind in 3 identische Bereiche gruppiert: 1, 2, 3.
Jedes Bauteil mit 2 Pins wird zwischen zwei Gruppen gesetzt, zum Beispiel zwischen 1 und 2 oder zwischen 1 und 3 oder zwischen 2 und 3.
Jedes Bauteil mit 3 Pins wird auf 1, 2, 3 gesetzt, je ein Pin auf jeden.
Die Orientierung ist bei vielen Bauteilen egal, da der Tester automatisch erkennt und nach der Messung anzeigt, welcher Pin welcher ist.
Anschluss von Bauteilen mit 2 Pins:
Setzen Sie das Bauteil zwischen zwei Nummern, der Rest bleibt frei.
Widerstand:
Anschluss: zwischen 1 und 2, oder 1 und 3, oder 2 und 3.
Anzeige: Widerstandswert.
Kondensator:
Anschluss: zwischen 1 und 2, oder 1 und 3, oder 2 und 3.
Wenn es sich um einen Elektrolytkondensator handelt, muss die Polarität nicht erraten werden, der Tester erkennt sie und zeigt + und - an.
Achtung: Der Kondensator muss vorher entladen werden.
Induktivität:
Anschluss: zwischen beliebigen 2 Pins.
Anzeige: Induktivität und Serienwiderstand je nach Firmware-Modell.
Diode:
Anschluss: zwischen beliebigen 2 Pins.
Anzeige: zeigt Anode und Kathode sowie die Durchlassspannung an.
Anschluss von Bauteilen mit 3 Pins:
Setzen Sie jeden Pin in 1, 2, 3, je einen auf jeden, in beliebiger Reihenfolge.
NPN- oder PNP-Transistor:
Anschluss: Pins auf 1, 2, 3 in beliebiger Reihenfolge
Anzeige: Typ NPN oder PNP und Identifikation der Pins E, B, C
MOSFET:
Anschluss: Pins auf 1, 2, 3 in beliebiger Reihenfolge
Anzeige: MOSFET-Typ und Identifikation der Pins G, D, S, manchmal auch interne Diode
SCR oder Triac:
Anschluss: Pins auf 1, 2, 3 in beliebiger Reihenfolge
Anzeige: Identifikation der Anschlüsse je nach erkanntem Bauteil
