Tester LCR multiplu, LCD12864, 9V
Tester LCR multiplu compact pentru identificare automata si masurare rapida a componentelor pe banc sau in service. Recunoaste si testeaza rezistente, condensatori, inductori, diode, tranzistori si MOSFET, afiseaza parametrii si pinoutul pe ecran LCD 128x64 cu iluminare. Masurare tipica in aproximativ 2 secunde, alimentare simpla la baterie de 9V.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%

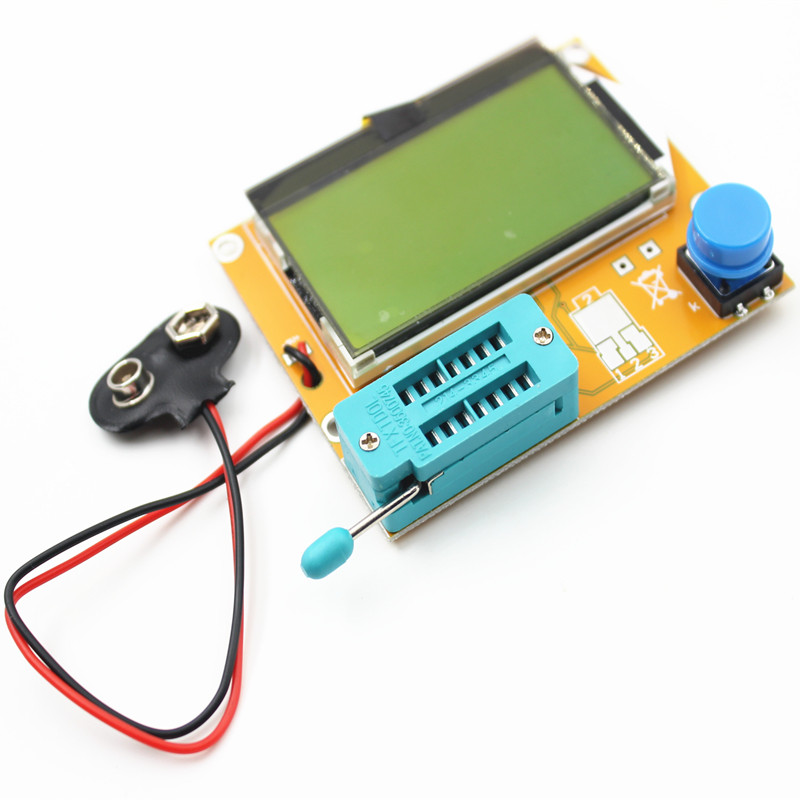

Testerul LCR-T4 este un instrument compact si practic pentru identificarea si masurarea rapida a componentelor electronice, util atat in service, cat si pe bancul de lucru. Poate masura inductori, capacitori, rezistente, potentiometre, diode, diode duale, MOSFET, tranzistori NPN si PNP cu afisare, SCR, regulatoare si ESR, ceea ce il face potrivit pentru diagnosticare, sortare componente si verificari rapide inainte de montaj.
Afisajul LCD 128x64 cu retroiluminare ofera vizibilitate buna chiar si in iluminare slaba, iar timpul de masurare este in mod uzual de aproximativ 2 secunde, cu exceptia capacitorilor mari unde masurarea poate dura pana la 1 minut.
Testerul este alimentat de la o baterie de 9V, iar pentru rezultate corecte este important ca tensiunea de alimentare sa fie suficienta, deoarece nu functioneaza corect cu bateria aproape descarcata.
Testerul LCR-T4 este potrivit pentru masurarea urmatoarelor componente:
- Inductori
- Capacitori
- Diode
- Diode duale
- Mosfet
- Tranzistori NPN, PNP (cu afisare)
- SCR
- Regulatoare
- ESR
- Rezistente
- Potentiometre
Atentie: Inainte de masurarea capacitorilor, acestia trebuie descarcati.
Testerul are folie de protectie pe ecran ce poate fi inlaturata daca acesta prezinta zgarieturi fine si urme de uzura datorate procesului de fabricatie.
Testerul nu functioneaza cu acumulator aproape descarcat. Verificati prezenta a minim 9V pe alimentare.
Specificatii:
Tensiune alimentare: baterie 9V (nu este inclusa)
Chip: APT32F
Interval inductori: 0.01mH-20H
Interval condensatori: 25pF-100000uF
Interval rezistori: 0.1Ohm-50MOhm
Timp masurare: ~2 secunde, pentru capacitori mari pana la 1 minut
Display: 128x64 LCD cu backlit
Dimensiuni: 72 x 62.5mm
Utilizare:
Conecteaza bateria de 9V la tester, cu atentie deosebita la polaritate. Conectarea cu polaritate inversa, chiar si pentru putin timp, poate duce la deteriorarea modulului!
Introdu componenta in soclul testerului conform pinilor disponibili si asigura un contact bun.
Porneste masurarea, iar testerul va detecta automat tipul componentei si va afisa parametrii relevanti.
Pentru capacitori mari asteapta finalizarea masurarii, timpul poate ajunge pana la 1 minut.
Inainte de masurarea capacitorilor, descarca-i complet pentru a evita erori de masurare si pentru protectia testerului.
Verifica alimentarea inainte de utilizare si asigura minim 9V pe intrare, testerul poate functiona incorect daca bateria este aproape descarcata.
Soclu:
Pinii sunt grupati in 3 zone identice: 1, 2, 3.
Orice componenta cu 2 pini se pune intre doua grupuri, de exemplu intre 1 si 2 sau intre 1 si 3 sau intre 2 si 3.
Orice componenta cu 3 pini se pune pe 1, 2, 3 cate un pin pe fiecare.
Nu conteaza orientarea pentru multe componente, fiindca testerul identifica automat si iti spune ce pin este ce dupa ce masoara.
Conectare componente cu 2 pini:
Pui componenta intre doua numere, restul ramane liber.
Rezistor:
Conectare: intre 1 si 2, sau 1 si 3, sau 2 si 3.
Afisare: valoare rezistenta.
Capacitor:
Conectare: intre 1 si 2, sau 1 si 3, sau 2 si 3.
Daca este electrolitic, polaritatea nu trebuie ghicita, testerul o detecteaza si afiseaza + si -.
Atentie: capacitorul trebuie descarcat inainte.
Inductor:
Conectare: intre oricare 2 pini.
Afisare: inductanta si rezistenta serie in functie de model firmware.
Dioda:
Conectare: intre oricare 2 pini.
Afisare: iti spune care e anod si catod si tensiunea de prag.
Conectare componente cu 3 pini:
Pui fiecare pin in 1, 2, 3, cate unul pe fiecare, in orice ordine.
Tranzistor NPN sau PNP:
Conectare: pinii pe 1, 2, 3 in orice ordine
Afisare: tip NPN sau PNP si identificare pini E, B, C
MOSFET:
Conectare: pinii pe 1, 2, 3 in orice ordine
Afisare: tip MOSFET si identificare pini G, D, S, uneori si dioda interna
SCR sau triac:
Conectare: pinii pe 1, 2, 3 in orice ordine
Afisare: identificare terminale in functie de componenta detectata
