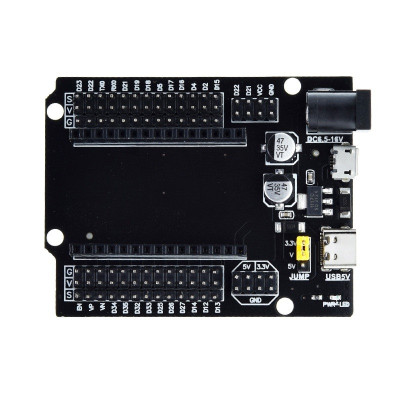

ESP32-Erweiterungsplatine im UNO-Format, 6,5–16 V,
Ermöglicht die schnelle Integration eines ESP32- oder ESP32S-Moduls in UNO-Projekte mit GVS-Anschlüssen für eine ordentliche Verdrahtung von Sensoren und Servos. Bietet flexible Stromversorgung über USB Typ-C, Micro-USB oder DC 6,5–16 V-Buchse mit integriertem Regler, wahlweise 3,3 V oder 5 V Ausgangsspannung per Jumper und dedizierte I²C-Anschlüsse. Eine PWR-LED zeigt den Betriebszustand an.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Diese Erweiterungsplatine dient der einfachen Verbindung des ESP32- oder ESP32S-Moduls mit verschiedenen Modulen, Sensoren, Servos und externen Geräten. Sie entspricht in ihren Abmessungen den UNO-Platinen und verfügt über GVS-Anschlüsse (Masse-Spannung-Signal) für jeden Pin, was schnelle und saubere Verbindungen ohne zusätzliche Anpassungen ermöglicht.
Die Platine unterstützt die Stromversorgung über USB Typ-C, USB Micro oder eine DC-Buchse (6,5–16 V) und verfügt über einen integrierten Spannungsregler für einen stabilen Betrieb. Die Ausgangsspannung lässt sich je nach Bedarf externer Module über einen Jumper zwischen 3,3 V und 5 V einstellen. Die Betriebs-LED (PWR) zeigt den Betriebszustand an.
Dank der I2C-Schnittstellen und der standardmäßigen Entwicklungsanschlüsse eignet sich diese Platine ideal für IoT-Projekte, elektronische Prototypenentwicklung und Bildungsanwendungen.
Diese Platine ist mit der ESP32-Platine mit der Referenznummer 9006 kompatibel.
Spezifikationen:
Kompatibel mit ESP32 / ESP32S Modulen (30 Pins)
Stromversorgung über:
USB-Typ-C-Anschluss (5 V)
Micro-USB-Anschluss (5V)
Gleichstrombuchse: 6,5–16 V (mit integriertem Regler)
Konfigurierbare Spannung: 3,3 V oder 5 V (per Jumper wählbar)
Anzahl der GVS-Schnittstellen (Masse, Stromversorgung, Signal): 26
I2C-Schnittstellen: 2 dedizierte Gruppen
Betriebsanzeige: PWR-LED
Abstand zwischen den Stiftlinien: 25 mm
Abmessungen: 53,4 x 68,6 mm
Verwenden:
| NEIN. | Schnittstelle / Komponente | Beschreibung / Funktion |
|---|---|---|
| 1 | Betriebsanzeige (PWR) | Eine LED zeigt an, ob eine Stromversorgung auf der Platine vorhanden ist. |
| 2 | USB 5V-Stromschnittstelle | Der USB-Typ-C- Anschluss dient zur Stromversorgung der Platine mit 5 V. |
| 3 | Stromanschluss über DC-Buchse (6,5–16 V) | Gleichstrombuchse für externe Stromversorgung; beinhaltet einen internen Spannungsregler . |
| 4 | I2C-Erweiterungsschnittstelle (2 Gruppen) | Zwei Sätze dedizierter Pins zum Anschluss von I2C-Modulen (SDA und SCL). |
| 5 | IO-Erweiterungsschnittstelle (GVS) | Pin-Gruppen G (Masse) , V (Stromversorgung) und S (Signal) zum Anschluss von Sensoren, Servomotoren oder anderen externen Geräten. |
| 6 | Montageschnittstelle für Entwicklungsboard | Kompatibler Stecker zur Montage des ESP32 / ESP32S Moduls (30 Pins) . |
| 7 | 3,3V/5V-Ausgangsschnittstelle | Konfigurierbare Ausgangsleistung, wählbar zwischen 3,3 V und 5 V , abhängig von der Jumperposition. |
| 8 | Jumper-Schnittstelle zur Spannungsauswahl (V) | Ermöglicht die Auswahl der Ausgangsspannung an der „V“-Leitung: 3,3 V oder 5 V , je nach Bedarf des angeschlossenen Moduls. |
