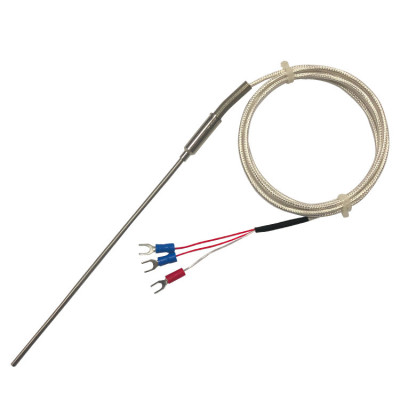

Sonda di temperatura PT100 tipo ago, acciaio inossidabile SUS304, cavo schermato FEP, -50~200°C, classe F0.15
Sonda ad ago PT100 per misurazioni rapide e precise in liquidi, solidi e alimenti, con un'asta sottile in acciaio inox SUS304 resistente alla corrosione e di facile penetrazione. Il cavo schermato in FEP garantisce un segnale stabile e un funzionamento tra -50 e 200 °C, il montaggio a tenuta stagna da 1/4 NPT è ideale per serbatoi e processi industriali e il connettore a molla rimovibile semplifica la pulizia.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Sonda di temperatura PT100 con punta ad ago sottile, progettata per misurazioni precise in solidi, liquidi e prodotti alimentari, con tempi di risposta rapidi e facile penetrazione.
L'asta in acciaio inossidabile SUS304 resiste alla corrosione e il cavo schermato in FEP garantisce un segnale stabile e un funzionamento fino a 200°C.
Il montaggio con filettatura NPT da 1/4 a prova di perdite è ideale per ambienti che richiedono tenuta stagna, come processi di produzione della birra, biodiesel, alimentari o industriali, mentre il connettore a molla staccabile facilita la pulizia e riduce il rischio di danneggiare il cavo durante la manipolazione dei serbatoi.
Utilizza terminali a forcella isolati per una connessione sicura allo strumento.
L'elemento RTD PT100 offre elevata precisione, risposta quasi lineare e buona sensibilità alle piccole variazioni di temperatura.
La sonda PT100 è una resistenza che varia quasi linearmente con la temperatura: a 0°C → 100 Ω, a 100°C → ~138,5 Ω.
Nota tecnica: l'elemento PT100 supporta teoricamente un ampio intervallo fino a ~850°C, ma l'assemblaggio è limitato dal cavo e dall'isolamento FEP a -50 ~ +200°C.
Specifiche:
Tipo di elemento sensibile: RTD PT100
Intervallo di temperatura della sonda assemblata: -50 ~ +200°C
Tolleranza: F0.15
Materiale dell'asta: acciaio inossidabile SUS304
Materiale del cavo: schermato FEP, resistente alle alte temperature
Lunghezza del cavo: 1 m
Filettatura di montaggio: 1/4 NPT a prova di perdite, compatibile con BSPP e BSPT tramite filettatura pratica
Connettore: staccabile con blocco a molla
Dimensioni della sonda: diametro 4 mm x lunghezza 100 mm
Pinout PT100 usuale:
Modalità di connessione:
3 fili per la compensazione della resistenza del cavo:
Pin 1 e Pin 2: estremità del resistore PT100
Pin 3: terzo conduttore per la compensazione
2 fili in applicazioni semplici:
Pin 1 e Pin 2: estremità del resistore PT100
Utilizzo:
Montare la sonda nella porta dedicata utilizzando la filettatura NPT da 1/4 e, se necessario, del nastro PTFE per garantire la tenuta.
Collegare i terminali allo strumento compatibile con PT100.
Per un'elevata precisione si consigliano 3 fili.
2 fili accettati in applicazioni meno critiche.
Assicurare un buon contatto termico tra la punta e il mezzo misurato. Evitare di piegare eccessivamente il cavo FEP.
Rispettare l'intervallo di funzionamento di -50 ~ +200°C per l'intero gruppo.
Dopo l'uso, scollegare il connettore rimovibile per pulirlo. Pulire l'asta in acciaio inossidabile e lasciarla asciugare prima di rimontarla.
