Accendi 30 AWG, rame, 280 metri totali
Ideale per la prototipazione, la saldatura e il cablaggio di precisione in elettronica, questo set include 280 m di filo 30AWG in 8 colori per una rapida identificazione. Il conduttore in rame stagnato offre una migliore resistenza alla corrosione e un contatto elettrico stabile. L'anima a filo singolo da 0,25 mm e il diametro di 0,6 mm assicurano tracce pulite e una facile manipolazione, con funzionamento fino a 80°C.
Spedito entro giovedì 22 ottobre
Acquistando questo prodotto guadagni 2,65 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.

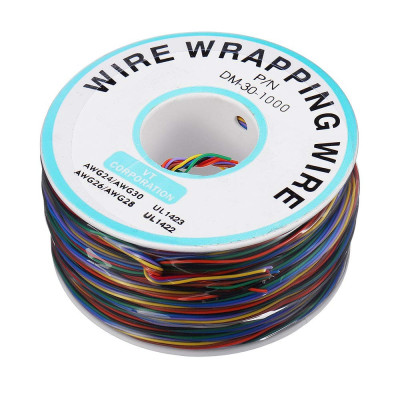

Il set contiene una bobina da 280 m di filo sottile di rame tipo wire wrapping, in 8 colori, con sezione 30AWG. Il conduttore è stagnato, il che lo protegge dalla corrosione e ne migliora la conducibilità elettrica. Il filo è adatto per collegamenti volanti su schede elettroniche, cablaggi di prova, prototipi su basette millefori, riparazioni di piste e montaggi realizzati mediante avvolgimento o saldatura.
Il conduttore è unifilare, con diametro del nucleo di 0.25 mm, mentre il diametro del filo isolato è di 0.6 mm. L'isolamento colorato consente di seguire facilmente i segnali in un montaggio denso, e la temperatura massima di esercizio è di 80 °C. Il diametro ridotto consente il passaggio dei fili tra i componenti e vicino ai pin adiacenti, senza occupare molto spazio sulla scheda.
Tra le caratteristiche principali figurano gli 8 colori diversi, la lunghezza totale di 280 m, il conduttore in rame stagnato e il nucleo unifilare rigido, che mantiene la sua forma dopo il montaggio. La bobina è avvolta su un supporto in plastica, dal quale il filo si svolge e si taglia alla lunghezza necessaria.
Specifiche:
Tipo: 30AWG
Colori: 8 fili di colori diversi
Lunghezza totale: 280 m
Materiale: Rame stagnato
Tipo di nucleo: Unifilare
Diametro nucleo conduttore: 0.25 mm
Diametro cavo: 0.6 mm
Temperatura massima: 80 °C
Utilizzo:
Svolgete dalla bobina la lunghezza di filo necessaria, scegliete il colore desiderato e tagliate il filo con una tronchese di precisione.
Spelate le estremità del filo per la lunghezza necessaria con una pinza speciale per conduttori sottili, senza tagliare o piegare il conduttore da 0.25 mm.
Per connessioni saldate, applicate una piccola quantità di lega saldante sull'estremità spelata e saldate il filo al pad o al pin desiderato, usando un saldatore con punta fine.
Per connessioni ad avvolgimento, utilizzate un utensile di wire wrapping adatto al filo 30AWG e avvolgete il conduttore spelato attorno al pin.
Non avvicinate la punta del saldatore all'isolamento del filo più del necessario, poiché l'isolamento ha una temperatura massima di esercizio di 80 °C.
Usate colori diversi per segnali diversi, ad esempio un colore per l'alimentazione, uno per la massa e gli altri per i segnali, quindi annotate il codice colori scelto.
Non usate il filo per correnti elevate o per tensioni di rete, poiché il conduttore ha un diametro di soli 0.25 mm.
Per un montaggio stabile, usate fili il più possibile corti, fissandoli con un po' di adesivo o nastro isolante dove necessario e verificando con un multimetro la continuità di ciascuna connessione.
