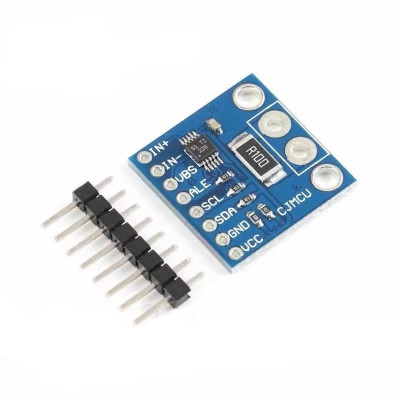

Sensore di monitoraggio corrente e potenza, INA226, I2C, IIC, bidirezionale, 16 bit, 2.7-5.5V
Modulo per il monitoraggio preciso di corrente e potenza in progetti Arduino e altre schede, misura bidirezionalmente sul lato alto o sul lato basso, legge corrente, tensione e potenza tramite I2C/SMBus, supporta una tensione del bus da 0 a 36 V indipendente dall'alimentazione da 2.7-5.5V , risoluzione a 16 bit con calibrazione, media e avviso programmabile, fino a 16 indirizzi I2C.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo INA226, compatibile con Arduino e altre schede di sviluppo, è un monitor di corrente e potenza che include uno shunt per la misurazione della tensione e un'interfaccia compatibile con I²C o SMBUS. Questo dispositivo monitora sia la caduta di tensione attraverso lo shunt sia la tensione di alimentazione del bus. Valore di calibrazione programmabile, tempi di conversione e opzioni di media, combinati con un moltiplicatore interno, consentono la lettura diretta della corrente in ampere e della potenza in watt.
Il modulo INA226 rileva la corrente su tensioni di bus comuni che possono variare da 0 V a 36 V, indipendentemente dalla tensione di alimentazione. Il dispositivo funziona con una singola alimentazione da 2,7 V a 5,5 V, consumando tipicamente 330 μA di corrente. Il dispositivo è specificato per un intervallo di temperatura di funzionamento da -40 °C a 125 °C e offre fino a 16 indirizzi programmabili tramite l'interfaccia compatibile con I2C.
Specifiche:
Tensione di alimentazione: 2,7 - 5,5 V CC
Monitoraggio della tensione del bus: 0 - 36 V CC
Sensibilità: sia sul lato superiore (High-Side) che sul lato inferiore (Low-Side)
Segnalazione: Corrente, tensione e potenza
Corrente misurata: 0,8 A (con resistenza R100)
Errore di guadagno: massimo 0,1%
Offset massimo: 10 μV
Opzioni di mediazione: configurabili
Indirizzi programmabili: 16
Descrizione dei Pini:
VBUS : ingresso tensione bus
SDA/SCL : Linee dati e clock per il bus IIC
ALLERTA : Uscita allarme multifunzionale
A0/A1 : linee di indirizzo IIC
IN+/IN- : Ingresso analogico non invertente, ingresso analogico invertente

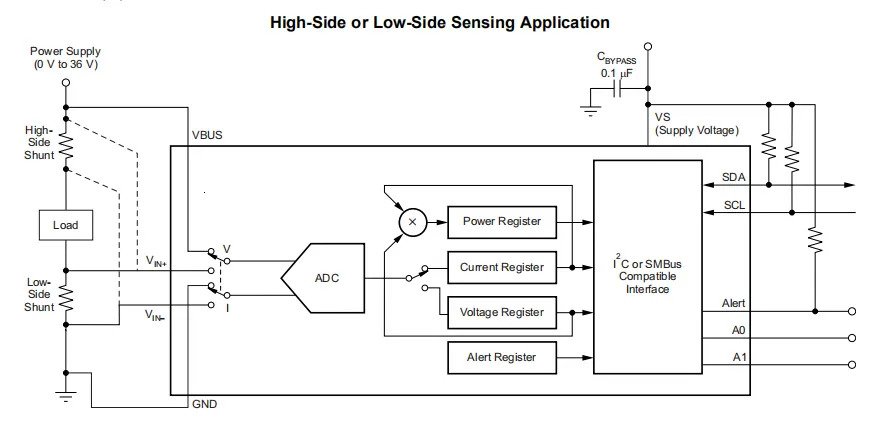

Schema:
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (1) - Moderation della recensione
Acest senzor arată foarte precis tensiunea și curentul din circuitul în care este inclus. Astfel, se dovedește foarte util pentru monitorizarea funcționării circuitelor electronice.
