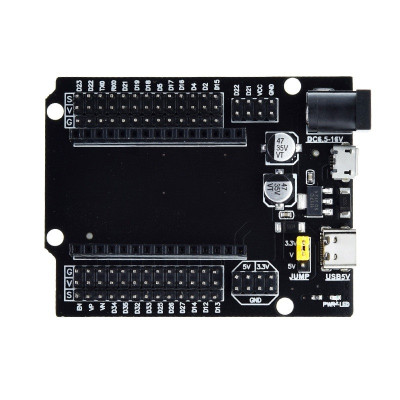

Scheda di espansione ESP32 in formato UNO, 6,5–16 V,
Consente una rapida integrazione di un modulo ESP32 o ESP32S in progetti di tipo UNO, con connettori GVS per un cablaggio ordinato di sensori e servomotori. Offre un'alimentazione flessibile tramite USB Type-C, Micro USB o connettore DC 6.5-16V con regolatore integrato, uscita selezionabile a 3.3V o 5V tramite jumper e connettori I2C dedicati. Include un LED PWR per la conferma dell'alimentazione.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Scheda di espansione progettata per facilitare il collegamento del modulo ESP32 o ESP32S a vari moduli, sensori, servocomandi e dispositivi esterni. Ha un design che riproduce le dimensioni delle schede UNO e include connettori GVS (Ground–Voltage–Signal) per ogni pin, consentendo connessioni rapide e ordinate senza adattamenti aggiuntivi.
La scheda supporta l'alimentazione tramite USB Type-C, USB Micro o jack DC (6,5–16 V), con un regolatore di tensione integrato che garantisce un funzionamento stabile. La tensione di uscita può essere selezionata tra 3,3 V e 5 V tramite un jumper dedicato, a seconda dei requisiti dei moduli esterni. L'indicatore LED di alimentazione (PWR) fornisce una conferma visiva dello stato operativo.
Le interfacce I2C e i connettori di sviluppo standard rendono questa scheda ideale per progetti IoT, prototipazione elettronica e applicazioni didattiche.
Questa scheda è compatibile con la scheda ESP32 con riferimento 9006 .
Specifiche:
Compatibile con i moduli ESP32 / ESP32S (30 pin)
Alimentazione tramite:
Porta USB di tipo C (5 V)
Porta micro USB (5 V)
Presa CC: 6,5–16 V (con regolatore integrato)
Tensione configurabile: 3,3 V o 5 V (selezionabile tramite ponticello)
Numero di interfacce GVS (terra, alimentazione, segnale): 26
Interfacce I2C: 2 gruppi dedicati
Indicatore di alimentazione: LED PWR
Distanza tra le linee dei pin: 25 mm
Dimensioni: 53,4 x 68,6 mm
Utilizzo:
| NO. | Interfaccia / Componente | Descrizione / Funzione |
|---|---|---|
| 1 | Indicatore di alimentazione (PWR) | LED che indica la presenza di alimentazione sulla scheda. |
| 2 | Interfaccia di alimentazione USB 5V | Connettore USB Type-C utilizzato per alimentare la scheda a 5 V. |
| 3 | Interfaccia di alimentazione tramite jack CC (6,5–16 V) | Jack CC per alimentazione esterna; include un regolatore di tensione interno . |
| 4 | Interfaccia di estensione I2C (2 gruppi) | Due set di pin dedicati per il collegamento dei moduli I2C (SDA e SCL). |
| 5 | Interfaccia di estensione IO (GVS) | Gruppi di pin G (terra) , V (alimentazione) e S (segnale) per il collegamento di sensori, servomotori o altri dispositivi esterni. |
| 6 | Interfaccia di montaggio per scheda di sviluppo | Connettore compatibile per il montaggio del modulo ESP32 / ESP32S (30 pin) . |
| 7 | Interfaccia di uscita 3,3 V/5 V | Potenza di uscita configurabile, selezionabile tra 3,3 V e 5 V , a seconda della posizione del jumper. |
| 8 | Interfaccia del ponticello di selezione della tensione (V) | Permette di selezionare la tensione di uscita sulla linea “V”: 3,3 V o 5 V , a seconda delle esigenze del modulo collegato. |
