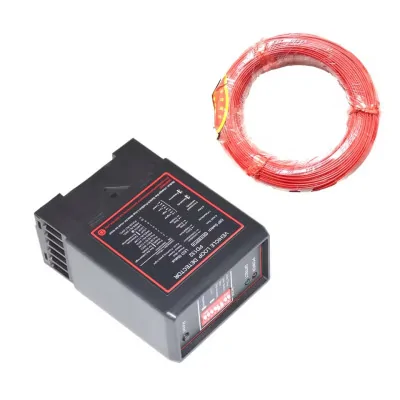

Rilevatore induttivo di veicoli, barriere e cancelli, sensibilità regolabile, uscita relè, 220 V CA
Ideale per automatizzare barriere, cancelli e controllo accessi, rileva rapidamente i veicoli tramite la spira induttiva installata sulla carreggiata. Offre un tempo di risposta di 10 ms, sensibilità regolabile su 4 livelli e frequenza regolabile per adattarsi all'installazione, mentre l'uscita a relè a 220 V CA garantisce una facile integrazione nel quadro di controllo, con indicazione a LED per una rapida verifica.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il rilevatore induttivo di veicoli è progettato per l'automazione di barriere, cancelli e sistemi di accesso, rilevando la presenza di veicoli tramite un circuito induttivo montato sulla carreggiata.
Offre un funzionamento stabile con una risposta rapida di 10 ms, sensibilità regolabile su 4 livelli e frequenza di lavoro regolabile, in modo da poter ottimizzare il rilevamento in base alle dimensioni del loop e all'ambiente di installazione.
L'uscita relè consente una facile integrazione nei pannelli di controllo e l'indicazione LED facilita la diagnosi e la verifica rapide al momento della messa in servizio. È la scelta ideale per parcheggi, accessi residenziali o aree industriali, dove è necessario un rilevamento affidabile e un controllo automatico.
Specifiche:
Tensione di funzionamento: 220 V CA / 50 Hz, 4,5 W
Sensibilità: 4 livelli regolabili
Frequenza di lavoro: 20KHz ~ 170KHz
Tempo di risposta: 10 ms
Temperatura di esercizio: -20 ~ 65°C
Umidità relativa di lavoro: 90%, senza condensa
Distanza di rilevamento: 10 m
Modalità di uscita: relè
Dimensioni: 105 x 75 x 40 mm
Peso: 250 g
Come si usa:
Quando viene rilevata un'auto, il LED verde sul pannello si accende e il relè d2 (pin 3 e 4) si attiva. Se non viene rilevata alcuna auto durante il processo di calibrazione, l'indicatore corrispondente sul pannello lampeggerà in modo continuo.
Per regolare la sensibilità si utilizzano i pin 3 e 4 situati sul deepswitch del pannello.
| Sensibilità | DIP 3 | DIP 4 |
|---|---|---|
| BASSO | SU | SU |
| ML | SU | SPENTO |
| MH | SPENTO | SU |
| ALTO | SPENTO | SPENTO |
Per regolare la frequenza operativa si utilizzano i pin 2 e 4 situati sul deepswitch del pannello.
| Frequenza | DIP 1 | DIP 2 |
|---|---|---|
| LF | SU | SU |
| MLF | SU | SPENTO |
| MHF | SPENTO | SU |
| H | SPENTO |
SPENTO |
Pinout:
Contenuto della confezione:
1 x rilevatore induttivo
1 cavo rosso da 50 m
1 x Manuale utente
