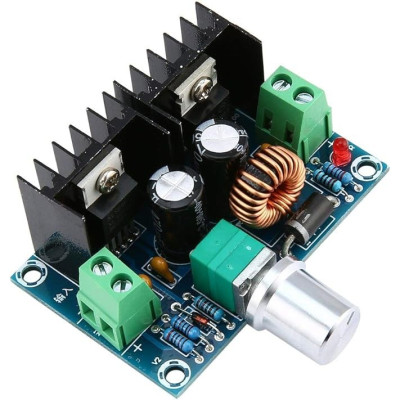

Modulo step-down, XH-M401, 4-40 V a 1,25-36 V, 8 A, 200 W
Convertitore DC-DC buck per abbassare la tensione da 4-40V a 1,25-36V, con regolazione fine tramite potenziometro, in grado di erogare fino a 8A e 200W. Offre un'efficienza fino al 94% e un funzionamento stabile a 180kHz, risultando adatto per alimentare apparecchiature elettroniche e progetti fai-da-te. Include protezioni da sovracorrente, sovratemperatura e cortocircuito per un utilizzo affidabile.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo riduttore di tensione, DC-DC, XH-M401, che utilizza il chip regolatore XL4016E1, rappresentando una soluzione economica per applicazioni che richiedono una regolazione precisa e affidabile della tensione in un ampio intervallo. Permette una regolazione continua della tensione di uscita tra 1,25 e 36V, con una capacità di corrente massima di 8A, ideale per apparecchiature con elevate esigenze di potenza.
Raccomandato per l'uso a lungo termine con una corrente fino a 5A per garantire una durata ottimale.
Questo modulo è dotato di molteplici protezioni integrate, inclusa protezione da sovracorrente, sovratemperatura e cortocircuito. Per facilitare il raffreddamento, si consiglia l'uso di una ventola esterna sotto carichi elevati, aumentando così l'affidabilità e la sicurezza di funzionamento.
Il modulo utilizza la modulazione PWM a una frequenza di 180KHz con raddrizzatore doppio MBR10200 per modificare la tensione di uscita.
La regolazione della tensione è intuitiva, possibile tramite un pulsante di regolazione che consente una rapida modifica o spegnimento dell'uscita. Questo modulo offre un'efficienza di conversione fino al 94%.
Specifiche:
Modello: XH-M401, HW-439
Tipo: Buck
Tensione di ingresso: 4 - 40VDC
Tensione di uscita: DC 1,25 - 36V (regolabile)
Modalità di regolazione: Modulazione PWM
Corrente di uscita: massimo 8A (raccomandato 5A per uso continuo)
Potenza: 200W
Efficienza di conversione: 94%
Frequenza di commutazione: 180 KHz
Dimensioni: 61 x 41 x 27 mm
Utilizzo:
Assicurarsi che la fonte di alimentazione in ingresso sia stabile e non superi i 40V. Collegare correttamente i terminali di ingresso e uscita secondo la polarità indicata direttamente sul PCB.
Usare il pulsante di regolazione per impostare la tensione di uscita al valore desiderato, tra 1,25 e 36V. Monitorare con un voltmetro per assicurarsi della tensione selezionata.
Per correnti superiori a 5A, utilizzare una ventola esterna per prevenire il surriscaldamento e mantenere prestazioni ottimali.
Per un uso a lungo termine, controllare il modulo e il sistema di raffreddamento per evitare il surriscaldamento.
- tensione
- ANNO DOMINI
- Tensione di alimentazione
- 4
- Tensione massima di ingresso
- 40
- Tensione minima di uscita
- 1
- Tensione di uscita massima
- 36
- Tipo di origine
- scendere
- Adeguamento attuale
- Non
- Regolazione della tensione
- SÌ
- Tipo di regolazione
- Variabile
- Corrente di uscita massima
- 8
