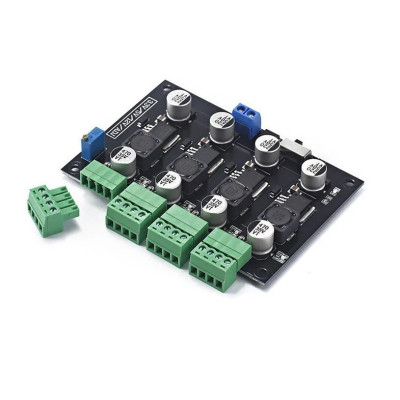

Modulo step-down di tensione, multicanale, LM2596, 4 vie, 3,3 V, 5 V, 12 V, ADJ
Convertitore buck multicanale con 4 regolatori LM2596 alimentati da un'unica sorgente, ideale per progetti che richiedono simultaneamente 3,3 V, 5 V, 12 V e un'uscita potenziometrica regolabile. Fornisce fino a 3 A per canale, con elevata efficienza e tensione stabile grazie a componenti di qualità, include un interruttore ON/OFF generale e connettori a vite rimovibili per un cablaggio rapido.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo multicanale che utilizza 4 distinti LM2596 integrati, alimentati da un'unica sorgente comune. Essendo un circuito integrato monolitico di regolazione della tensione, è in grado di fornire una corrente di uscita fino a 3A.
Ha caratteristiche di regolazione lineare e consente la generazione simultanea di quattro set di alimentazioni: 3,3 V, 5 V, 12 V e un canale regolabile (ADJ) tramite il potenziometro multigiro integrato.
Il design del modulo segue le rigorose specifiche dei circuiti di alimentazione, utilizzando componenti di alta qualità come condensatori elettrolitici SMD e induttori ad alta potenza, per garantire una tensione di uscita stabile. Lo speciale trattamento applicato sul retro del PCB migliora la dissipazione del calore del chip LM2596.
L'intervallo di uscita del canale ADJ va da 1,2 V a Vin-1 V, ovvero la tensione di alimentazione meno 1 V, con una corrente di uscita massima di 3 A.
Il modulo alimenta tutti e 4 gli LM2596 integrati da un unico alimentatore e le uscite con la stessa tensione possono essere collegate in parallelo, ma non in serie . Ogni canale è indipendente, ma i canali non sono isolati l'uno dall'altro. Metterli in serie brucerà gli integrati.
La corrente totale NON deve superare i 5A, anche se i singoli moduli possono portare fino a 3A di picco. La dissipazione del calore è comune sulla stessa scheda e l'ingresso proviene da un'unica sorgente di tensione (un unico connettore).
Ciascuna uscita dispone di un jack di uscita dedicato a 4 pin. 2 pin per GND e 2 pin per VCC. I perni sono dotati di viti e hanno la forma di un connettore rimovibile. Poiché sono presenti due serie di uscite per canale, è possibile collegare due consumatori a ciascuna uscita dell'LM2596.
Dispone inoltre di un pulsante ON/OFF generale che arresta o avvia tutte le uscite.
Specifiche:
Integrato: LM2596 (4 circuiti integrati)
Tipo di sorgente: commutato
Tensione di alimentazione: 13 - 32 V CC
Voltaggio in uscita: Multiplo: 3,3 V, 5 V, 12 V, ADJ
Corrente di uscita per canale: 3 A (MAX per canale)
Corrente di uscita totale: MAX 5A
Efficienza di conversione: 85%
Potenza in uscita: 9 W (3,3 V), 15 W (5 V), 36 W (12 V e ADJ)
Consumo statico: 26mA
Frequenza operativa: 150KHz
Ondulazione in uscita: 15 mV (senza carico); <60mV (test di carico 12V@2A)
Pulsante: ON/OFF generale
Temperatura operativa: 0-70°C
Dimensioni: 101 x 68 x 12 mm
Utilizzo:
Assicurarsi che la tensione di ingresso sia compresa tra 13 V e 32 V e che sia 1 V superiore alla tensione di uscita desiderata per mantenere la stabilità di uscita.
La generazione di calore è proporzionale alla differenza tra la tensione di ingresso e di uscita e la corrente di carico. A seconda del carico, potrebbe essere necessario aggiungere radiatori o altri metodi di raffreddamento.
Fare attenzione quando si collegano carichi capacitivi o induttivi per evitare correnti istantanee elevate che potrebbero danneggiare il modulo.
La tensione regolabile può variare da 1,2 V a Vin-1 V, con una corrente di uscita massima di 3 A. Utilizzare il potenziometro per regolazioni fini.
