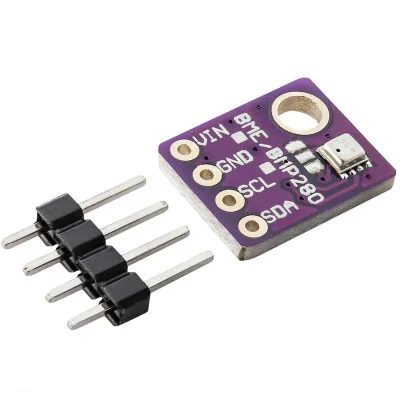

Modulo Sensore BME280, Pressione, Temperatura e Umidità, GY-BME280, 5V
Sensore digitale ad alta precisione per la misurazione simultanea della pressione, temperatura e umidità, ideale per stazioni meteo, automazioni e progetti IoT. La versione 5V ha regolatore e conversione di livello logico integrate, quindi si collega direttamente ad Arduino senza circuiti aggiuntivi e rimane compatibile anche con piattaforme 3.3V. Offre interfacce I2C e SPI, risposta rapida e buona stabilità delle misurazioni.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo GY-BME280 nella versione 5V è un sensore digitale di alta precisione progettato per la misurazione simultanea della pressione atmosferica, della temperatura e dell’umidità relativa, dotato di un regolatore di tensione e di un circuito di conversione dei livelli logici integrati sulla scheda.
Questa versione è appositamente progettata per essere utilizzata direttamente con piattaforme che operano a 5V, come Arduino Uno, Arduino Mega o Arduino Nano, senza la necessità di componenti esterni di protezione o conversione. Il sensore rimane compatibile anche con piattaforme a 3.3V come ESP32, STM32 o Raspberry Pi, offrendo così la massima versatilità.
Le caratteristiche principali di questo modulo includono: intervallo di misura della pressione tra 300 e 1100 hPa (equivalente ad altitudini comprese tra -500 m e +9000 m rispetto al livello del mare), precisione relativa di ±0.12 hPa (equivalente a ±1 m), precisione assoluta tipica di ±1 hPa, misurazione dell’umidità relativa, intervallo di temperatura operativa tra -40°C e +85°C, risoluzione della temperatura di 0.01°C e risoluzione della pressione di 0.16 Pa. Il regolatore di tensione sulla scheda garantisce l’alimentazione corretta del chip BME280 a 3.3V indipendentemente dalla tensione di ingresso (5V o 3.3V), mentre il circuito di conversione dei livelli logici protegge il sensore da tensioni di 5V sulle linee dati I2C e SPI.
Il modulo supporta sia l’interfaccia I2C (fino a 3.4 MHz) sia SPI (3 e 4 fili, fino a 10 MHz). La scheda include resistenze di pull-up integrate e condensatori di disaccoppiamento, pronta all’uso subito dopo il collegamento.
Specifiche:
Sensore: BME280
Parametri misurati: pressione atmosferica, temperatura, umidità relativa
Tensione di alimentazione: 5V (compatibile anche con 3.3V)
Tensione di funzionamento chip: 3.3V (regolata internamente)
Consumo di corrente: 2.7 uA a 1 Hz (chip sensore)
Interfacce: I2C (fino a 3.4 MHz), SPI 3/4 fili (fino a 10 MHz)
Livelli logici supportati: 3.3V e 5V (conversione integrata sulla scheda)
Intervallo pressione: 300 - 1100 hPa
Precisione relativa pressione: ±0.12 hPa (±1 m altitudine)
Precisione assoluta pressione: ±1 hPa (tipica)
Risoluzione pressione: 0.16 Pa
Risoluzione temperatura: 0.01°C
Intervallo temperatura: -40°C ... +85°C
Coefficiente temperatura offset: 1.5 Pa/K (equivalente 12.6 cm/K)
Frequenza massima di misura: fino a 157 Hz
Rumore RMS: 1.3 Pa
Opzioni filtro: 5 larghezze di banda
Capsula chip: 8-pin LGA metal-lid (2.0 x 2.5 mm, altezza 0.95 mm)
Pinout:
| Pin | Funzione |
|---|---|
| VCC | Alimentazione 5V (o 3.3V) |
| GND | Massa (Ground) |
| SCL | Clock I2C / Clock SPI (SCK) - compatibile 5V |
| SDA | Dati I2C / Dati SPI (SDI/MOSI) - compatibile 5V |
| CSB | Selezione chip SPI (attivo basso) / VCC per I2C |
| SDO | MISO SPI / Indirizzo I2C (Low = 0x76, High = 0x77) |
Utilizzo:
Collegare VCC al pin 5V della scheda Arduino (o 3.3V se si utilizza ESP32, STM32 o Raspberry Pi).
Collegare GND alla massa comune del circuito.
Collegare SCL al pin clock I2C del microcontrollore (es: pin A5 su Arduino Uno, pin 21 su Arduino Mega, GPIO22 su ESP32).
Collegare SDA al pin dati I2C (es: pin A4 su Arduino Uno, pin 20 su Arduino Mega, GPIO21 su ESP32).
Per la modalità I2C, collegare CSB a VCC e impostare l’indirizzo tramite SDO: GND per l’indirizzo 0x76, VCC per l’indirizzo 0x77.
Per la modalità SPI, collegare CSB a un pin digitale di output del microcontrollore e SDO al pin MISO.
Installare la libreria "Adafruit BME280" dal Library Manager dell’Arduino IDE.
Caricare il codice di test sottostante e aprire il Serial Monitor a 9600 baud per verificare le letture del sensore.
Assicurarsi che il sensore non sia esposto direttamente a fonti di calore, umidità eccessiva o vibrazioni forti per ottenere misurazioni corrette.
Nota: Se l’indirizzo I2C è 0x77 (SDO collegato a VCC), modificare bme.begin(0x76) in bme.begin(0x77). Il codice è identico per entrambe le versioni di tensione, poiché la conversione è gestita hardware dal modulo 5V.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
Adafruit_BME280 bme;
void setup() {
Serial.begin(9600);
if (!bme.begin(0x76)) {
Serial.println("BME280 not found. Check wiring and I2C address.");
while (1);
}
Serial.println("BME280 5V module ready.");
}
void loop() {
Serial.print("Temperature: ");
Serial.print(bme.readTemperature());
Serial.println(" C");
Serial.print("Pressure: ");
Serial.print(bme.readPressure() / 100.0F);
Serial.println(" hPa");
Serial.print("Humidity: ");
Serial.print(bme.readHumidity());
Serial.println(" %");
Serial.println("---");
delay(2000);
}
