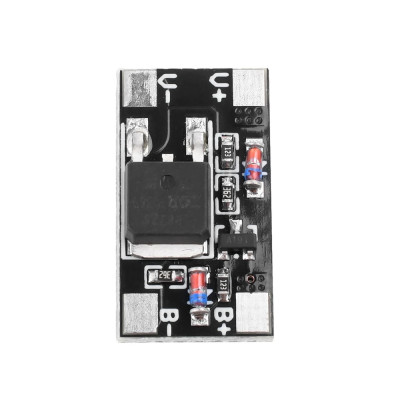

Modulo di protezione contro l’inversione di polarità, MOSFET, 3-28 V, 12 A
Protegge rapidamente le apparecchiature in caso di collegamento inverso dell’alimentazione, utilizzando un MOSFET con perdite minime. Funziona tra 3 e 28 VDC, supporta fino a 12A continui, offre una caduta di tensione molto bassa inferiore a 50 mV e una reazione ultrarapida sotto 1 us. Le dimensioni compatte di 12x22 mm lo rendono facile da integrare in progetti con batterie, alimentatori DC e schede di sviluppo.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo di protezione contro l’inversione di polarità è una soluzione compatta ed efficiente per proteggere le apparecchiature elettroniche sensibili da un errato collegamento dell’alimentazione.
Basato su un transistor MOSFET di potenza con resistenza interna estremamente bassa, inferiore a 5 mΩ, il modulo introduce una caduta di tensione trascurabile nel circuito, inferiore a 50 mV al carico massimo, eliminando praticamente le perdite di energia e il rischio di surriscaldamento.
Funziona in un ampio intervallo di tensione, tra 3 e 28 VDC, e supporta una corrente continua fino a 12 A, con picchi fino a 15 A, risultando adatto sia per applicazioni di media potenza sia per circuiti più impegnativi. Il tempo di risposta inferiore a 1 μs garantisce una protezione istantanea: al corretto collegamento della polarità, la corrente fluisce liberamente verso il carico, mentre in caso di inversione accidentale dei poli, il modulo blocca completamente il passaggio della corrente, prevenendo qualsiasi danneggiamento dei componenti a valle.
Grazie alle dimensioni ridotte di 12 x 22 mm, può essere integrato facilmente in qualsiasi progetto, indipendentemente dallo spazio disponibile. Il modulo è compatibile con qualsiasi alimentatore DC nell’intervallo di tensione specificato, incluse batterie, accumulatori, pannelli solari o alimentatori da laboratorio, e può essere utilizzato in combinazione con schede di sviluppo Arduino, ESP32, STM32 o qualsiasi altra piattaforma elettronica che richieda protezione contro l’inversione di polarità.
Specifiche:
Tensione di esercizio: 3 – 28 VDC
Corrente massima (continua): 12 A
Corrente di picco: 15 A
Caduta di tensione al carico massimo: < 50 mV
Resistenza interna MOSFET: < 5 mΩ
Tempo di risposta: < 1 μs
Dimensioni: 12 x 22 mm
Layout:
| Pin | Segnale | Descrizione |
|---|---|---|
| B+ | Ingresso + | Positivo batteria / alimentazione |
| B- | Ingresso - | Negativo batteria / alimentazione |
| V+ | Uscita + | Positivo uscita protetta |
| V- | Uscita - | Negativo uscita protetta |
Utilizzo:
Collegate il polo positivo dell’alimentazione (batteria, accumulatore, pannello solare) al pin B+ e il polo negativo al pin B-.
Collegate il carico (il circuito da proteggere) ai terminali V+ e V-, rispettando la polarità.
Verificate i collegamenti prima di alimentare il circuito.
Al collegamento corretto, il modulo lascia passare liberamente la corrente verso il carico senza alcun intervento.
In caso di inversione accidentale della polarità dell’alimentazione, il modulo blocca automaticamente la corrente, proteggendo il carico collegato all’uscita.
Non è necessaria alcuna configurazione aggiuntiva, il modulo funziona in modo passivo, senza componenti esterni.
Diagramma delle dimensioni:
