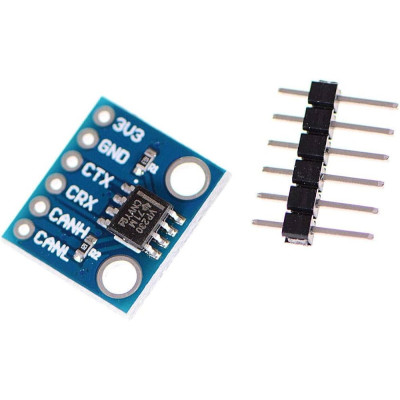

Modulo di comunicazione CAN, SN65HVD230, 3,3 V
Modulo di comunicazione CAN per progetti a 3,3 V, compatibile anche con 5 V tramite convertitore di livello, ideale in ambienti con forti interferenze. Offre trasmissione e ricezione affidabili fino a 1 Mb/s, è conforme allo standard ISO 11898 per una facile integrazione nelle reti CAN automotive e industriali, consente l'espansione fino a 120 nodi e include una modalità standby a basso consumo.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo di comunicazione CAN, SN65HVD230, compatibile con schede di sviluppo su 3,3 V (o 5 V con un convertitore di livello logico), progettato per essere utilizzato in ambienti con elevata interferenza, offrendo robuste capacità di trasmissione e ricezione di segnali a varie velocità di trasferimento. Questo dispositivo garantisce comunicazioni affidabili ed efficienti nelle reti di veicoli e in altre applicazioni industriali che richiedono un protocollo di comunicazione CAN.
Il modulo è conforme agli standard ISO11898, garantendo la compatibilità con la maggior parte delle reti CAN.
Permette la connessione fino a 120 nodi in una rete, facilitando l'espansione e la scalabilità del sistema, grazie all'elevata impedenza di ingresso.
Può essere utilizzato in modalità standby, con un consumo tipico di soli 370μA, ottimizzando la durata della batteria nelle applicazioni alimentate a batteria.
Supporta velocità di trasferimento fino a 1 Mb/s, consentendo comunicazioni veloci ed efficienti.
Offre funzioni integrate per proteggere il dispositivo in condizioni operative anomale.
È dotato di protezione dalle interferenze momentanee e funzioni di controllo della pendenza per ridurre le interferenze radio (RFI) e ricevitore differenziale per eliminare le interferenze comuni ed elettromagnetiche (EMI), migliorando l'affidabilità delle comunicazioni.
Il modulo SN65HVD230 offre tre diverse modalità operative: alta velocità, rampa e standby. Il controllo di queste modalità è realizzato tramite il pin Rs, che, se configurato con una resistenza variabile (potenziometro 0 ~ 100kΩ), consente una facile selezione della modalità desiderata attraverso una semplice configurazione hardware.
Il diagramma tipico di un'applicazione CAN con SN65HVD230 illustra come il controller CAN si collega al pin di uscita Tx dell'SN65HVD230 per inviare dati alla rete CAN e i pin di ricezione Rx del controller CAN sono accoppiati al pin di uscita R del SN65HVD230 per ricevere dati. Questa configurazione facilita la semplice integrazione del modulo nei sistemi CAN, consentendo un'efficiente trasmissione e ricezione dei dati nella rete.
Specifiche:
Tensione di alimentazione: 3,3 V CC
Corrente in modalità standby: tipica 370μA
Velocità di trasferimento massima: fino a 1 Mb/s
Protezione Termica: Sì, include la funzione di spegnimento termico (TSD)
Funzione di sicurezza di apertura: sì
Protezione contro interferenze momentanee: sì
Controllo pendenza: Sì, per ridurre le interferenze radio (RFI)
Resistenza alle interferenze comuni e alle EMI: Sì, il ricevitore differenziale supporta un'ampia gamma di interferenze
Compatibilità: pienamente conforme agli standard ISO11898
Alta impedenza di ingresso: consente la connessione fino a 120 nodi
Dimensioni mm: 16 x 14,5 mm
Pinout:
TX -> Scheda di sviluppo CTX su SN65HVD230
RX <- Scheda di sviluppo CRX su SN65HVD230
Scheda di sviluppo 3,3 V -> 3 V3 su SN65HVD230
Scheda di sviluppo GND -> GND su SN65HVD230
CAN H -> Rete CAN H su SN65HVD230
CAN L -> Rete CAN L su SN65HVD230
