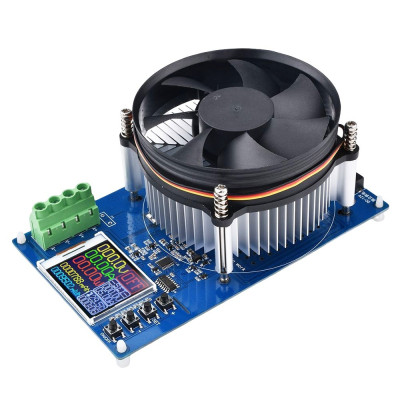

Modulo di carico, consumatore, con display LCD da 1,77 pollici, a colori, 150 W, 0-150 V CC, 0-10 A
Strumento di carico elettronico per il test di sorgenti CC e la scarica controllata di batterie, con monitoraggio della capacità in mAh e dell'energia. Display TFT a colori da 1,77 pollici per una rapida lettura di tensione, corrente, potenza e tempo, intervallo 0-150 V e 0-10 A con dissipazione fino a 150 W, raffreddamento attivo con ventola automatica e protezioni integrate per test sicuri e precisi.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo di carica con display TFT a colori da 1,77 pollici è uno strumento essenziale per testare e valutare le prestazioni di dispositivi elettronici e alimentatori. Può essere utilizzato anche per scaricare le batterie, consentendo di testarne la capacità monitorando la corrente consumata in mAh.
L'ampia gamma di tensioni compatibili, tra 0 e 150 V CC, lo rende compatibile con la maggior parte delle batterie e l'elevata potenza di dissipazione del calore fino a 150 W riduce al minimo il tempo di scarica. La ventola è un elemento essenziale nella dissipazione del calore: si avvia automaticamente al raggiungimento della soglia di temperatura di 40 °C o quando la corrente supera i 3 A.
Dotato di uno schermo a colori TFT da 1,77 pollici, il modulo fornisce una chiara visualizzazione delle informazioni essenziali, quali tensione, corrente, tempo e potenza di scarica.
Con una potenza massima di 150 W, questo modulo è in grado di gestire carichi elettronici significativi, consentendo test rigorosi e una valutazione delle prestazioni dei dispositivi di potenza.
Il modulo consente la regolazione della tensione nell'intervallo 0 - 150 V e della corrente nell'intervallo 0 - 10 A, offrendo un'ampia gamma di opzioni di test per diverse applicazioni.
Il controllo digitale preciso della tensione e della corrente consente all'utente di eseguire test di scarica personalizzati e di monitorare attentamente il comportamento dei dispositivi in diverse condizioni.
Per evitare di danneggiare il modulo, a tensioni superiori a 120 V CC, la potenza totale massima è limitata a 60 W.
Specifiche:
Tensione di alimentazione: 12 V CC
Corrente di alimentazione: minimo 1A
Schermo: schermo a colori TFT da 1,77 pollici
Potenza massima: 150 W (UxI < 150 W)
Tensione di lavoro: 0 - 150 V
Corrente di lavoro: 0 - 10 A
Raffreddamento: Radiatore con ventola integrata
Condizioni di attivazione della ventola: 40 gradi C o 3A
Intervallo di misurazione della capacità: 0 - 999999 mAh
Intervallo di misurazione dell'energia: 0 - 999999 mWh
Protezione contro le sovratensioni: Sì
Protezione da sovracorrente: Sì
Protezione da sovratensione: Sì
Protezione da surriscaldamento: Sì, a 80 gradi spegnimento automatico, non impostabile
Protezione del tempo di scarica: Sì
Memoria di interruzione di corrente: Sì
Dimensioni mm: 110 x 100 x 48 mm
Istruzioni:
Alimentare il tester con l'alimentatore dedicato sul 5.5x2.1mm.
Collegare la batteria secondo lo schema a 4 fili.
Impostare i parametri desiderati (modalità CC, corrente, LVP, OVP, ecc.).
Avvia il download (Start).
Il tester visualizza:
tensione della batteria
corrente di scarica
potenza istantanea
capacità scaricata (Ah)
energia scaricata (Wh)
Una volta raggiunta la soglia LVP, il test si interrompe automaticamente ed è possibile leggere la capacità effettiva della batteria.
Collegamento dei fili (4 fili)
Fili spessi (POWER - circuito di carico):
+ → al polo positivo della sorgente (es: batteria)
- → al polo negativo del carico (modulo di scarica interno → resistenza elettronica → ventola)
Fili sottili (SENSE - misurazione precisa):
+ Senso → al polo positivo della batteria (collegato il più vicino possibile al terminale)
- Senso → al polo negativo della batteria (al terminale della batteria, NON al carico)
Questi fili consentono la misurazione corretta della tensione ai terminali della batteria, compensando la caduta di tensione attraverso i fili spessi.
Principali impostazioni operative:
Modalità CC (corrente costante) → scarica la batteria a una corrente costante (es: 5 A)
Modalità CV (tensione costante) → mantiene una tensione fissa ai terminali del carico
Modalità CP (potenza costante) → scarica a potenza costante
Modalità CR (Resistenza Costante) → simula un resistore costante
Solitamente la CC viene utilizzata per testare le batterie.
Impostazione delle protezioni (importante!)
OVP (protezione da sovratensione) → soglia di tensione massima → es: 4,2 V per Li-Ion
LVP (Low Voltage Protection) → soglia di tensione minima (la batteria viene considerata scarica, il test si interrompe automaticamente)
Esempio: 3,0 V per Li-Ion 1S, 6 V per 2S, ecc.
OCP (protezione da sovracorrente) → corrente massima consentita (per sicurezza)
OTP (Over Temperature Protection) → temperatura massima consentita (protezione da surriscaldamento)
Nota:
Per la Potenza usa fili spessi, per la Sensazione quelli sottili.
Non superare la corrente massima consigliata per il tester.
Posizionare il tester in un luogo ventilato (la ventola si accenderà automaticamente).
Non utilizzare in ambienti chiusi perché potrebbe surriscaldarsi.
