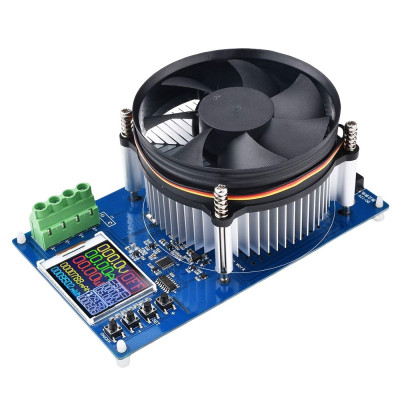

Terhelésmodul, fogyasztó, 1,77 hüvelykes LCD kijelzővel, színes, 150 W, 0-150 V DC, 0-10 A
Elektronikus terhelésmérő műszer egyenáramú források és szabályozott akkumulátor-kisütés teszteléséhez, mAh kapacitással és energiafogyasztás-figyeléssel. 1,77 hüvelykes színes TFT kijelző a feszültség, áram, teljesítmény és idő gyors leolvasásához, 0-150V és 0-10A tartomány akár 150 W-os disszipációval, aktív hűtéssel automatikus ventilátorral és integrált védelemmel a biztonságos és pontos teszteléshez.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az 1,77 hüvelykes TFT színes kijelzővel ellátott töltőmodul nélkülözhetetlen eszköz elektronikus eszközök és tápegységek teszteléséhez és teljesítményének értékeléséhez. Használható akkumulátorok kisütésére is, lehetővé téve kapacitásuk tesztelését az mAh-ban felvett áram monitorozásával.
A 0 és 150 VDC közötti széles kompatibilis feszültségtartomány a legtöbb akkumulátorral kompatibilissé teszi, a 150 W-os magas hőelvezető teljesítmény pedig a lehető legrövidebbé teszi a kisütési időt. A ventilátor elengedhetetlen eleme a hőelvezetésnek, automatikusan elindul, amikor a hőmérséklet eléri a 40 °C-os küszöbértéket, vagy ha az áram meghaladja a 3 A-t.
Az 1,77 hüvelykes TFT színes képernyővel felszerelt modul tiszta képet ad az olyan lényeges információkról, mint a feszültség, az áramerősség, az idő és a kisülési teljesítmény.
Maximális 150 W-os teljesítményével ez a modul jelentős elektronikus terhelések kezelésére képes, lehetővé téve a teljesítményeszközök szigorú tesztelését és teljesítményértékelését.
A modul 0 - 150 V tartományban lehetővé teszi a feszültség, 0 - 10 A tartományban pedig az áram beállítását, így széleskörű tesztelési lehetőségeket kínál különböző alkalmazásokhoz.
A feszültség és áram precíz digitális vezérlése lehetővé teszi a felhasználó számára, hogy testreszabott kisülési teszteket végezzen, és szorosan figyelemmel kísérje az eszközök viselkedését különböző körülmények között.
A modul károsodásának elkerülése érdekében 120 VDC feletti feszültség esetén a maximális összteljesítmény 60 W-ra korlátozódik.
Specifikációk:
Tápfeszültség: 12 VDC
Tápáram: minimum 1A
Képernyő: 1,77 hüvelykes TFT színes képernyő
Maximális teljesítmény: 150 W (UxI<150 W)
Üzemi feszültség: 0 - 150V
Üzemi áram: 0 - 10A
Hűtés: Radiátor beépített ventilátorral
Ventilátor bekapcsolási feltétele: 40 Celsius fok vagy 3 A
Kapacitásmérési tartomány: 0 - 999999mAh
Energiamérési tartomány: 0 - 999999 mWh
Túlfeszültség-védelem: Igen
Túláramvédelem: Igen
Túlfeszültség elleni védelem: Igen
Túlmelegedés elleni védelem: Igen, 80 fokon automatikus kikapcsolás, nem állítható
Kisülési idő védelem: Igen
Áramkimaradás memória: Igen
Méretek mm: 110 x 100 x 48 mm
Utasítás:
Csatlakoztasd a tesztert az 5.5x2.1mm.
Csatlakoztassa az akkumulátort a 4 vezetékes kapcsolási rajz szerint.
Állítsa be a kívánt paramétereket (CC mód, áram, LVP, OVP stb.).
Indítsa el a letöltést (Start).
A teszter a következőket jeleníti meg:
akkumulátor feszültsége
kisülési áram
azonnali teljesítmény
kisütött kapacitás (Ah)
kisütött energia (Wh)
Amikor az akkumulátor eléri az LVP küszöbértéket, a teszt automatikusan leáll, és leolvashatja a tényleges akkumulátorkapacitást.
A vezetékek csatlakoztatása (4 vezetékes)
Vastag vezetékek (TÁP - terhelési áramkör):
+ → a forrás pozitív pólusához (pl.: akkumulátor)
- → a terhelés negatív pólusához (belső kisütő modul → elektronikus ellenállás → ventilátor)
Vékony szálak (SENSE - precíz mérés):
+ Érzékelés → az akkumulátor pozitív pólusához (a lehető legközelebb a csatlakozóhoz csatlakoztatva)
- Érzékelés → az akkumulátor negatív pólusához (az akkumulátor csatlakozójához, NEM a terheléshez)
Ezek a vezetékek lehetővé teszik az akkumulátor kivezetésein mért feszültség helyes mérését, kompenzálva a vastag vezetékeken fellépő feszültségesést.
Főbb működési beállítások:
CC (állandó áram) mód → állandó áramerősséggel (pl. 5A) meríti le az akkumulátort
CV (állandó feszültség) mód → állandó feszültséget tart fenn a terheléskapcsokon
CP (állandó teljesítmény) mód → állandó teljesítménnyel kisütés
CR (állandó ellenállás) mód → állandó ellenállást szimulál
A CC-t jellemzően akkumulátorok tesztelésére használják.
Védelmek beállítása (fontos!)
OVP (túlfeszültség-védelem) → maximális feszültségküszöb → pl.: 4,2 V Li-ion akkumulátor esetén
LVP (alacsony feszültség elleni védelem) → minimális feszültségküszöb (az akkumulátor lemerültnek minősül, a teszt automatikusan leáll)
Példa: 3,0 V a Li-Ion 1S-hez, 6 V a 2S-hez stb.
OCP (túláramvédelem) → maximálisan megengedett áram (biztonsági okokból)
OTP (Túlmelegedés elleni védelem) → maximálisan megengedett hőmérséklet (túlmelegedés elleni védelem)
Jegyzet:
Használjon vastag szálakat a Powerhez, vékony szálakat a Sense-hez.
Ne lépje túl a teszter által ajánlott maximális áramerősséget.
Helyezze a tesztert szellős helyre (a ventilátor automatikusan bekapcsol).
Ne használja zárt térben, mert túlmelegedhet.
