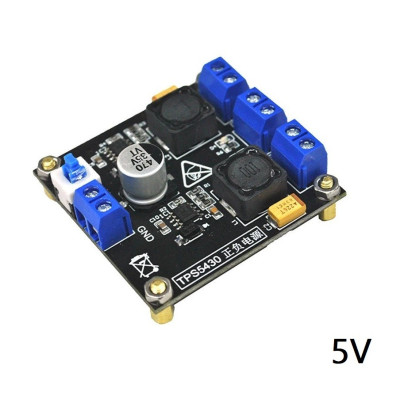

DC-ről kettős feszültségre átalakító modul, TPS5430, 3-24V-ról 5V-ra
DC-DC átalakító kettős ±5 V-os kimenettel, ideális műveleti erősítők, adatátalakítók és automatizálási berendezések táplálására. 5,5–28 V bemenetet fogad, akár 3 A-t is lead a pozitív ágon, 500 kHz-en kapcsol a stabilitás érdekében, magas, akár 95 százalékos hatásfok, BE/KI kapcsolóval, LED-del, túláram- és túlmelegedésvédelemmel, biztonságos csatlakozások csavaros csatlakozókon.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Mód
Az integrált TPS5430 chippel rendelkező DC feszültségátalakító kettős feszültséggé (pozitív és negatív) alakítja át a feszültséget. Ez a modul egy nagy hatékonyságú tápegység-megoldást jelent, amelyet stabilizált pozitív és negatív feszültségforrásokat igénylő alkalmazásokhoz terveztek. Ideális műveleti erősítők, adatátalakítók és különféle berendezések táplálására az ipari automatizálás, LED-világítás, ipari vezérlőberendezések, kommunikációs berendezések és műszerek területén.
A modul 5,5 és 28 VDC közötti bemeneti feszültséget támogat, maximális konverziós hatásfokkal 95%.
Ez a modul egy feszültségcsökkentő, ezért a tápfeszültségnek magasabbnak kell lennie a kimeneti feszültségnél (minimum 10%). A feszültségátalakítás 500 kHz-re van visszaállítva.
A modul túláramvédelmet és automatikus túlmelegedés elleni leállítást is tartalmaz.
Meg kell jegyezni, hogy a negatív feszültségátalakítási nyomás alacsonyabb, mint a pozitív feszültségátalakítási nyomás, és hogy a valós használatban a konverziós hatásfok valójában valahol 85% körül van.
Ez a modul egy KI/BE gombot tartalmaz, és csavaros csatlakozóval rendelkezik a bemeneti és kimeneti tápellátáshoz. A kimenet praktikus és rendezett módon van elrendezve, két csatlakozóval a pozitív feszültséghez, két csatlakozóval a negatív feszültséghez és két csatlakozóval a GND-hez.
A kimeneti feszültség az R1 és R2 ellenállások változtatásával állítható, az alábbi kép szerint.
Specifikációk:
Bemeneti feszültség: DC 5,5V - 28V (ideális esetben 21V alatt)
Kimeneti feszültség: ±5VDC
Integrált: TPS5430
Modul típusa: Kapcsolóüzemű tápegység
Kapcsolási frekvencia: 500 kHz
Kimeneti áram: 3A (max.), ezen érték alatti hosszú távú használatra ajánlott, negatív nyomás esetén 2,5A (max.)
Bemeneti/kimeneti feszültségkülönbség: Körülbelül 1 V
Kimeneti teljesítmény: 15 W (5 V / 3 A)
Statikus energiafogyasztás: 16mA
Kimeneti zaj (hullámzás): 24mV +5V esetén, 56mV -5V esetén
Üzemi hőmérséklet: 0-70°C
Interfészcsapok: Csavaros csatlakozók, 5.08-2P x 4 csatlakozó
Modul méretei: 50 x 50 x 12 mm
Jellemzők:
Magas hatásfok: Az optimális elméleti konverziós arány elérheti a 95%-ot, a mért hatásfok pedig körülbelül 88%.
Védelem: A modul túlmelegedés elleni védelemmel és túláramvédelemmel rendelkezik, de nem tartalmaz fordított polaritásvédelmet vagy biztosítékokat.
Tápellátásjelző: A modul LED-jelzővel van felszerelve, amely visszaigazolja a megfelelő kimeneti feszültség meglétét.
Hőelvezetés: Figyelmet kell fordítani a hőelvezetésre, különösen nagy terhelések esetén. A hőmérséklet biztonságos határokon belül tartása érdekében hűtőbordák használata ajánlott.
Használat:
A stabil működés biztosítása érdekében ügyeljen arra, hogy a bemeneti feszültség ne haladja meg a 28 V-ot, és legalább 1 V-tal magasabb legyen a kívánt kimeneti feszültségnél.
Csatlakoztassa a tápegységet a modul VCC és GND csatlakozóihoz.
Csatlakoztassa a fogyasztói eszközöket a megfelelő kimeneti csatlakozókhoz, figyelembe véve a polaritást.
FONTOS: Hosszú távú, közel maximális kapacitáson történő használat esetén figyelje a modult a túlmelegedés jelei szempontjából, és fontolja meg a hűtési megoldások fejlesztését.
FIGYELEM, a negatív kimenet sok hőt termel! Nem javasoljuk a negatív kimenet hosszú távú használatát, és minden esetben gondosan figyelje a modul által kibocsátott hőt.
