Barkács elektronikus karóra készlet, szíjjal, LED, 3V, THT
Saját kezűleg összeszerelhető készlet digitális karóra piros LED kijelzővel, ideális THT forrasztás elsajátításához és oktatási projektekhez. Jelölésekkel ellátott NYÁK-ot, átlátszó tokot és szilikon szíjat tartalmaz a kényelmes viselet érdekében. Gombnyomásra kijelzi az időt, és automatikusan alvó üzemmódba kapcsol az alacsony fogyasztás érdekében, 12/24 órás móddal, stopperrel és visszaszámlálással, 3 V-os tápegységgel gombelemmel.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A LED órakészlet tökéletes választás az elektronika szerelmeseinek, akik szeretnék saját digitális karórájukat építeni, piros LED kijelzővel és átlátszó tokkal, amelyen minden alkatrész jól látható. A könnyű forrasztáshoz tervezett, behelyezhető alkatrészekkel ellátott készlet szórakoztató és oktató jellegű barkácsélményt kínál, és kezdőknek is alkalmas, akik gyakorolni szeretnék a forrasztást egy nyomtatott áramköri lapon.
Az óra egyetlen gombnyomásra kijelzi az időt, majd automatikusan alvó üzemmódba kapcsol az energiatakarékosság érdekében, a szilikon szíj pedig kényelmesen illeszkedik a csuklódra a modern és élénk megjelenés érdekében. Ráadásul olyan hasznos funkciókkal is rendelkezel, mint a 12 vagy 24 órás váltás, a visszaszámlálás, a stopperóra és a gyors üzemmódváltás a gombok segítségével.

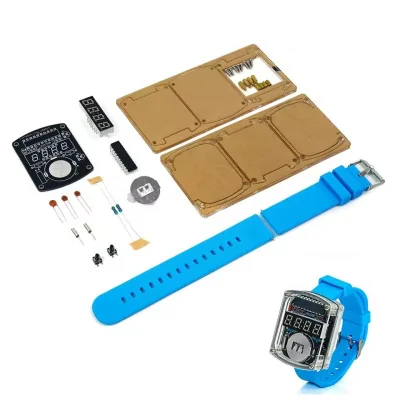

FIGYELEM: Ehhez a készlethez THT forrasztás szükséges . A második képen látható összeszerelt óra csak illusztráció! A csomag összeszereletlen elemeket tartalmaz.
Piros digitális LED kijelzővel van felszerelve, amely digitális formátumban mutatja az időt. A digitális kijelző gyors és pontos időleolvasást biztosít.
A készlet tartalmazza az elektronikus óra összeszereléséhez szükséges összes alkatrészt, beleértve a nyomtatott áramköri lapot (NYÁK), LED-eket, mikrovezérlőt, ellenállásokat, gombot és egyebeket.
Az átlátszó műanyag tok védi az órát, és olyan megjelenést kölcsönöz, amely lehetővé teszi a belső alkatrészek megtekintését. A tok a mellékelt szíjjal a csuklóra rögzíthető.
Az összeszerelést a NYÁK-panelen található jelölések szerint kell elvégezni. A készlethez nem tartozik írásos vagy összeszerelési utasítás, illetve kapcsolási rajz. Az alkatrészek elhelyezkedésére vonatkozó összes információ közvetlenül a panelre van nyomtatva.
Az óra 3 V feszültséggel működik, így hagyományos CR2025 elemmel vagy külön tápegységgel is használható. A CR2032 elem NEM része a csomagnak .
Specifikációk:
Tápellátás: 3V DC (CR2032 elem vagy tápegység nem tartozék )
Kijelző: Digitális LED
Kijelző karakterek: XX:XX .
Integrált: PIC 16F631
Ház anyaga: Átlátszó műanyag, akril
Összeszerelés: THT
Alvó mód: 10 másodperc ébredés után
Szíj: Szilikon
Szín: Általában fekete, de előzetes értesítés nélkül változhat
Pánt mérete: 90 mm szélesség + 120 mm hosszúság
Tok mérete: 52,5 x 39,5 x 18,1 mm
Használat:
Összeszerelés: saját forrasztószerszámokra van szükséged, és a megfelelő összeszereléshez minimális forrasztási ismeretek ajánlottak.
Nyomjon meg bármelyik gombot az idő megjelenítéséhez, a kijelző körülbelül 10 másodperc múlva automatikusan kikapcsol.
Módváltás: Nyomja meg hosszan az S1 és S2 gombokat egyszerre.
Elérhető módok: időkijelzés, időbeállítás, alvásbeállítás, 12 vagy 24 órás váltás, visszaszámlálás, stopperóra.
Automatikus alvás: Kijelző módban nyomja meg röviden az S1 vagy S2 gombot, és ha körülbelül 10 másodpercig nem végez semmilyen műveletet, az óra automatikusan alvás üzemmódba lép.
Időbeállítás: beállítási módban nyomja meg röviden vagy hosszan az S1 gombot a percek, az S2 gombot pedig az órák beállításához.
Automatikus alváskapcsoló: alvásbeállítás módban nyomja meg röviden az S1 vagy S2 gombot.
12 vagy 24 óra közötti váltás: dedikált módban nyomja meg röviden az S1 vagy S2 gombot.
A készlet tartalma:
| Nem. | összetett | könyvjelző | Összeg |
|---|---|---|---|
| 1 | 1KΩ-os soros ellenállás | R1, R2 | 2 |
| 2 | Kerámia kondenzátor 22pF | C1, C2 | 2 |
| 3 | Kerámia kondenzátor 104 | 3 | 1 |
| 4 | 32,768 kHz-es kristályoszcillátor | Y1 | 1 |
| 5 | Gombelem tartó | BT1 | 1 |
| 6 | LED-es cső digitális kijelző | SMG1 | 1 |
| 7 | Mikrokontroller | U1 | 1 |
| 8 | Gombok | S1, S2 | 2 |
| 9 | NYÁK-lap | / | 1 |
| 10 | Használati utasítás | / | 1 |
| 11 | Ház | / | 1 |
| 12 | Óraszíj | / | 1 |
| 13 | Csavarkészlet | / | 1 |
Elektronikus ábra:
