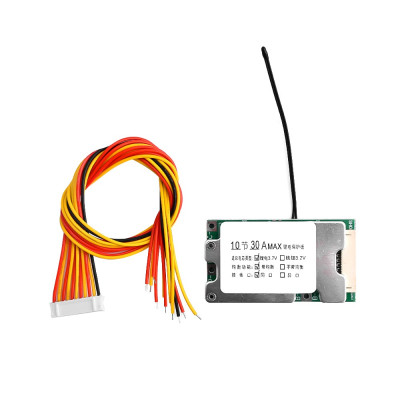

Modulo BMS 10S, 36V, 30A, con bilanciamento, con dissipatore, con termistore
Protegge e gestisce pacchi batteria agli ioni di litio 10S da 36 V per applicazioni fino a 1000 W, garantendo una carica e una scarica stabili. Offre bilanciamento delle celle per una maggiore autonomia e durata, protezione da sovraccarico, scarica eccessiva, sovracorrente e cortocircuito, include un dissipatore di calore e un termistore per il monitoraggio della temperatura.
Spedito entro giovedì 22 ottobre
Acquistando questo prodotto guadagni 3,82 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo di protezione BMS 10S, 36V, 30A, con bilanciamento, dissipatore e termistore è una scheda elettronica destinata alla gestione e alla protezione dei pacchi batteria Li-ion o LiPo formati da 10 celle collegate in serie (10S), di tipo 18650 o equivalente. La scheda si monta tra il pacco celle, il caricatore e il carico, interrompe automaticamente la carica o la scarica quando compaiono tensioni pericolose su una qualsiasi cella ed equilibra le tensioni tra le celle durante la carica. È adatta per biciclette e monopattini elettrici, utensili, altoparlanti portatili, sistemi di accumulo con batterie e qualsiasi progetto alimentato da un pacco 10S con potenza fino a 1000 W.
La scheda offre protezione da sovraccarica a 4.25 V per cella, protezione da scarica eccessiva a 2.6 V per cella, protezione da sovracorrente e da cortocircuito in uscita, mentre un termistore NTC saldato sulla scheda aggiunge protezione da sovratemperatura quando viene posto a diretto contatto con il pacco batterie. La corrente massima di carica accettata è di 10 A, la scarica continua supportata è fino a 25 A, mentre in brevi picchi la scheda tollera fino a 30 - 40 A, a una tensione nominale di 36 V. La funzione di bilanciamento entra in azione oltre 4.1 V per cella e utilizza una corrente inferiore a 100 mA, sufficiente a correggere piccole differenze tra le celle, ma non a compensare celle usurate o con capacità diversa tra loro.
Tra le caratteristiche principali figurano il dissipatore montato sui transistor di potenza, il connettore con 11 fili per il bilanciamento (indicati nel testo come B0 - B10), i pin B+ e B- per il pacco batterie, i pin separati P- e C- per l'uscita di scarica e rispettivamente l'ingresso di carica, e il termistore NTC per la misurazione della temperatura del pacco, mentre l'alimentazione del circuito di controllo proviene direttamente dal pacco batterie collegato, senza un'alimentazione separata.
Specifiche:
Tensione di esercizio: 36 V (10S)
Corrente massima di esercizio: 30 A, in brevi picchi fino a 40 A
Potenza massima: 1000 W
Tensione di carica: 42 VDC
Corrente di carica: 10 A
Corrente continua massima: 25 A
Tensione di protezione da scarica eccessiva: 2.6 V per cella
Tensione di protezione da sovraccarica: 4.25 V per cella
Soglia di avvio bilanciamento: oltre 4.1 V per cella, corrente inferiore a 100 mA
Protezione temperatura: Sì, tramite termistore NTC montato sulla scheda
Tipo di batteria compatibile: Li-ion / LiPo 18650 o equivalente, 4.2 V per cella
Dimensioni: 64 x 35 x 9 mm
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| Pacco batterie | B- | Negativo generale del pacco 10S, insieme al negativo del connettore di bilanciamento |
| Connettore di bilanciamento (11 fili) | B0 (filo nero) | 0 V, stesso punto di B- |
| Connettore di bilanciamento | B1 (rosso) | Circa 4.2 V |
| Connettore di bilanciamento | B2 (giallo) | Circa 8.4 V |
| Connettore di bilanciamento | B3 (rosso) | Circa 12.6 V |
| Connettore di bilanciamento | B4 (giallo) | Circa 16.8 V |
| Connettore di bilanciamento | B5 (rosso) | Circa 21 V |
| Connettore di bilanciamento | B6 (giallo) | Circa 25.2 V |
| Connettore di bilanciamento | B7 (rosso) | Circa 29.4 V |
| Connettore di bilanciamento | B8 (giallo) | Circa 33.6 V |
| Connettore di bilanciamento | B9 (rosso) | Circa 37.8 V |
| Connettore di bilanciamento | B10 (giallo) | Circa 42 V, stesso punto di B+ |
| Uscita scarica | P- | Negativo del carico |
| Ingresso carica | C- | Negativo del caricatore |
| Pacco batterie | B+ | Positivo generale, collegato direttamente al positivo del caricatore e del carico |
Utilizzo:
Collegate prima il negativo generale del pacco da 10 celle al pin B- sulla scheda, insieme al filo nero B0 del connettore di bilanciamento.
Saldare poi, in ordine crescente di tensione, i fili del connettore di bilanciamento da B1 a B10 ai punti successivi tra le celle, alternando i colori rosso e giallo, in modo che B1 arrivi a circa 4.2 V, B2 a 8.4 V, B3 a 12.6 V e così via fino a B10, che si collega al positivo finale del pacco, a circa 42 V.
Misurate ogni tensione con un multimetro prima di saldare il filo corrispondente, per evitare di invertire l'ordine e danneggiare la scheda.
Inserite il connettore di bilanciamento nel connettore della scheda solo dopo che tutti i fili sono stati saldati e verificati.
Collegate il positivo finale del pacco B+ direttamente al positivo del connettore di carica e al positivo del connettore di scarica, senza passare attraverso la scheda.
Collegate il negativo del connettore di carica al pin C- e il negativo del connettore di scarica, verso il carico, al pin P-.
Saldare il termistore NTC sulla scheda a diretto contatto con una delle celle del pacco e fissarlo con nastro adesivo o termoconduttivo, affinché la protezione da sovratemperatura funzioni correttamente.
Non alimentate la scheda senza il pacco celle collegato correttamente e non invertite la polarità sui connettori di carica o scarica.
Caricate il pacco solo con un caricatore per 10S Li-ion, con tensione di carica di 42 VDC e corrente massima di 10 A, collegato al connettore di carica.
Prima del primo utilizzo, equilibrate le celle caricandole singolarmente allo stesso livello e collegandole in parallelo per uno - due giorni, soprattutto se le celle provengono da fonti diverse o hanno diversi gradi di usura.
- Tecnologia
- Ioni di litio
- ondeggiare
- SÌ
- Corrente nominale
- 30 A
- Numero di celle
- 10S
- Tensione di ingresso
- 36 V
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (2) - Moderation della recensione
Firma f serioasa .
Acest bms se poate pune an paralel cu altele identiceamultumesc anticipat
Il modulo BMS 10S 36V 30A con bilanciamento, dissipatore e termistore è una scheda di protezione per pacchi batteria Li-ion o LiPo formati da 10 celle collegate in serie, ad esempio 10 batterie 18650. La scheda non ha pulsanti, display o microcontroller proprio da programmare, funziona come un circuito automatico montato tra il pacco di celle, il caricabatterie e il carico, quindi in questo tutorial non usiamo nessuna scheda di sviluppo, ma mostriamo direttamente come si cabla e come si mette in funzione il modulo.
Come funziona:
Ogni cella di un pacco 10S ha, in funzionamento normale, una tensione tra 2.6 V e 4.2 V, mentre il pacco completo varia tra circa 26 V (scarico) e 42 V (carico completo, 10 celle x 4.2 V). La scheda legge la tensione di ogni cella tramite il connettore di bilanciamento e interrompe la carica quando una cella raggiunge 4.25 V, interrompe la scarica quando una cella scende sotto 2.6 V e limita la corrente a 25 A continui, rispettivamente 30 A, con picchi brevi fino a 40 A.
La funzione di bilanciamento confronta le tensioni delle celle e, quando una supera 4.1 V prima delle altre, consuma leggermente la sua energia in eccesso tramite una corrente sotto 100 mA, finché tutte le celle non raggiungono quasi lo stesso livello. È un processo lento, pensato per differenze piccole, e non può correggere una cella usurata o con una capacità molto diversa rispetto al resto del pacco.
Cosa ti serve:
- 1 x Modulo BMS 10S, 36V, 30A, con bilanciamento, con dissipatore, con termistore
- 1 x Supporto batterie 18650 4S
- 1 x Caricabatterie doppio per batterie li-ion 18650
- 1 x Motor DC, 130, 3-6V
- 1 x Cavi elettrici con sezione grande per 25-30A
Collegamento:
Il cablaggio si fa tra il pacco di 10 celle, il connettore di bilanciamento della scheda, il caricabatterie e il carico, rispettando esattamente l'ordine dei fili di bilanciamento e la polarità di ogni connettore.
| Pin prodotto | Si collega a | Ruolo |
|---|---|---|
| B- | Meno generale del pacco 10S | Massa principale della scheda e del pacco |
| B0 - B10 (connettore bilanciamento) | Punti successivi tra le celle, da 0 V fino a 42 V | Monitoraggio tensione per cella e bilanciamento |
| P- | Meno carico (motore) | Uscita di scarica |
| C- | Meno caricabatterie | Ingresso di carica |
| B+ (pacco) | Più caricabatterie e più carico | Più generale, non passa attraverso la scheda |
Configurazione:
La scheda non ha pulsanti, display o potenziometro da regolare, perché è un circuito di protezione completamente automatico, che inizia a lavorare non appena il pacco di celle è collegato correttamente al connettore di bilanciamento e ai pin B-, B+, P- e C-.
Le soglie di protezione sono fissate in fabbrica e non si possono modificare, interruzione della carica oltre 4.25 V per cella, interruzione della scarica sotto 2.6 V per cella, mentre il bilanciamento si avvia automaticamente sopra 4.1 V per cella, con una corrente sotto 100 mA.
L'unica decisione che prendete durante il montaggio è il modo di cablaggio delle uscite, con C- e P- separati, come descritto nella tabella sopra, per poter isolare il circuito di carica da quello di scarica.
Una volta saldati i fili e assemblato il pacco, la scheda rimane in questa configurazione senza bisogno di reset o riprogrammazione successiva.
Esempio di utilizzo:
Un esempio frequente è l'alimentazione di un motore DC da 36 V, ad esempio un motore MY1016 da 350 W, da un pacco di 10 celle 18650 collegate in serie e protetto da questo modulo.
Dopo che il pacco è assemblato e il connettore di bilanciamento è saldato e inserito nel connettore, collegate il meno del motore al pin P- della scheda, mentre il più del motore direttamente al più del pacco, insieme al più del connettore di carica.
Per la carica, collegate un caricabatterie da 42 VDC e 2 A al connettore di carica, con il meno sul pin C- della scheda, la carica si interrompe automaticamente quando la cella più carica raggiunge 4.25 V, mentre il bilanciamento entra in funzione sopra 4.1 V.
Durante il funzionamento del motore, la scheda limita la scarica continua a circa 25 A e interrompe l'uscita se una qualsiasi cella scende sotto 2.6 V, proteggendo il pacco da una scarica profonda.
Problemi frequenti:
Il carico non riceve corrente per niente, la causa probabile è che una delle celle è scesa sotto 2.6 V e la protezione da sovrascarica ha bloccato l'uscita P-, la soluzione è caricare il pacco, la scheda riattiva l'uscita automaticamente quando la tensione torna sopra la soglia.
La carica si interrompe prima che il pacco raggiunga 42 V, la causa è di solito una cella che raggiunge 4.25 V prima delle altre a causa di uno squilibrio più grande, la soluzione è lasciare la carica più tempo affinché il bilanciamento equalizzi le celle o equilibrare manualmente le celle in parallelo prima dell'assemblaggio.
La scheda si riscalda visibilmente sotto carico elevato, la causa è una corrente sostenuta sopra 25 - 30 A, oltre la capacità continua della scheda, la soluzione è ridurre il carico o aggiungere ventilazione supplementare oltre al dissipatore esistente.
Il termistore non sembra attivare la protezione a temperature elevate, la causa è un contatto debole tra NTC e celle, la soluzione è rifare il fissaggio del sensore con nastro adesivo o termoconduttivo direttamente sulla scocca di una cella al centro del pacco.
Una cella rimane molto diversa come tensione rispetto al resto del pacco dopo più ricariche, la causa è una cella usurata o con una capacità diversa, mentre il bilanciamento sotto 100 mA non può correggere una differenza così grande, la soluzione è sostituire la cella in questione o ricondizionare il pacco.
La scheda si attiva casualmente durante la carica o l'assemblaggio, la causa frequente è un'inversione dell'ordine dei fili di bilanciamento, la soluzione è verificare con un multimetro la tensione di ogni pin del connettore rispetto a B-, i valori devono aumentare a passi di circa 4.2 V.
Limitazioni e consigli:
La scheda è dimensionata per 30 A massimo e 25 A continui, con picchi brevi fino a 40 A, non è adatta per carichi che assorbono costantemente oltre questi valori.
Il bilanciamento con corrente sotto 100 mA è lento e pensato per differenze piccole tra le celle, non sostituisce l'equilibratura iniziale delle celle prima dell'assemblaggio del pacco.
La scheda funziona solo con celle Li-ion o LiPo che si caricano a 4.2 V, non è compatibile con celle LiFePO4 da 3.2 V.
Per progetti che necessitano di un monitoraggio più avanzato, ad esempio la tensione di ogni cella visualizzata separatamente o la comunicazione verso un microcontroller, si può aggiungere un modulo BMS con uscita dati oltre a questo modulo di protezione di base.
