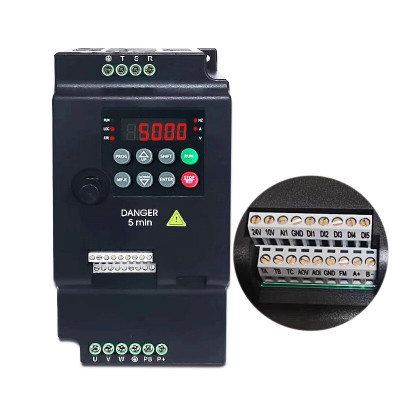

Inverter di frequenza trifase 380V, HSD3000, 4 kW
Soluzione robusta per il controllo della velocità dei motori trifase in applicazioni industriali come pompe, ventilatori, macchine di lavorazione e linee automatizzate. Alimentazione trifase 380V e potenza 4kW, regolazione fine della velocità tramite frequenza 0-400Hz. Offre controllo analogico 0-10V o 4-20mA e comunicazione RS485 Modbus per l’integrazione con PLC o SCADA. Include protezioni elettriche e montaggio su guida DIN.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
L’inverter di frequenza della serie HSD3000 è una soluzione robusta e versatile per il controllo della velocità dei motori trifase, adatta a un’ampia gamma di applicazioni industriali, tra cui trapani, fresatrici e macchine per la lavorazione del legno, ventilatori, linee di assemblaggio, macchine confezionatrici, miscelatori, pompe, sistemi di alimentazione idrica e varie apparecchiature automatizzate.
La variante da 4KW funziona con una tensione di ingresso trifase da 380V e fornisce in uscita una tensione trifase regolabile, con frequenza compresa tra 0 e 500 Hz e una corrente nominale di 9A, consentendo regolazioni precise della velocità del motore in base alle esigenze dell’applicazione. La costruzione compatta, con dimensioni di 83 x 168 x 180 mm e un peso di soli 1.21 kg, lo rende facile da integrare in quadri elettrici o in spazi limitati.
Il dispositivo supporta il controllo analogico tramite segnale di tensione 0-10V o segnale di corrente 4-20mA, oltre alla comunicazione digitale RS485 con protocollo Modbus, rendendolo compatibile con sistemi SCADA, PLC e controllori di automazione (inclusi Arduino con shield RS485, STM32, ESP32 o altre piattaforme con interfaccia UART/RS485). Il pannello di controllo integrato, con pulsanti dedicati e manopola rotativa per la regolazione della frequenza, consente l’impostazione diretta dei parametri e il monitoraggio del funzionamento senza attrezzature aggiuntive.
Il sistema dispone di protezioni integrate contro sovracorrente, sovratensione, sottotensione, surriscaldamento, sovraccarico e cortocircuito, garantendo la sicurezza sia dell’apparecchiatura sia del motore collegato. L’unità di frenatura è incorporata, ed è necessario solo collegare una resistenza esterna. La temperatura di esercizio supportata è compresa tra -10 e 40°C.
Dispone di montaggio su guida DIN, il che semplifica l’installazione e consente un montaggio rapido in quadri elettrici standard, senza necessità di operazioni aggiuntive di fissaggio.
Specifiche:
Potenza: 4 KW
Tensione di ingresso: 380 VAC trifase (±15%)
Tensione di uscita: 0 - 380 VAC trifase regolabile
Frequenza di uscita: 0 - 500 Hz regolabile
Corrente nominale di uscita: 9 A
Modalità di controllo: V/F (tensione / frequenza)
Frequenza portante: 1 - 15 kHz regolabile
Capacità di sovraccarico: 150% per 60s, 180% per 3s
Controllo analogico: 0-10V, 4-20mA
Comunicazione: RS485 Modbus RTU
Protections: Sovracorrente, sovratensione, sottotensione, surriscaldamento, sovraccarico, cortocircuito
Unità di frenatura: incorporata
Grado di protezione: IP20
Temperatura di esercizio: -10 ~ 40°C
Dimensioni: 83 x 168 x 180 mm (L x A x P)
Peso: 1.21 kg
Pinout:
| Terminale | Descrizione |
|---|---|
| PE (messa a terra) | Protezione, collegato a terra |
| R / L1 | Ingresso fase R |
| S | Ingresso fase S |
| T / L2 | Ingresso fase T |
| U | Uscita motore fase U |
| V | Uscita motore fase V |
| W | Uscita motore fase W |
| PE (messa a terra) | Protezione, collegato alla carcassa del motore |
| PB | Collegamento resistenza di frenatura esterna |
| P+ | Morsetto positivo del bus DC, per resistenza di frenatura |
| P- | Morsetto negativo del bus DC |
| 24V | Uscita +24V per circuiti di comando e sensori |
| 10V | Uscita +10V per potenziometro esterno. Resistenza consigliata del potenziometro: 5–10 kΩ |
| AI | Ingresso analogico configurabile: 0–10V o 4–20mA |
| VI | Ingresso analogico in tensione: 0–10V |
| 0V / GND | Massa comune per segnali analogici e digitali |
| DI0 | Ingresso digitale multifunzione 0 |
| DI1 | Ingresso digitale multifunzione 1 |
| DI2 | Ingresso digitale multifunzione 2 |
| DI3 | Ingresso digitale multifunzione 3 |
| DO | Uscita digitale a collettore aperto. La modalità si seleziona tramite il parametro F3-21 |
| TA | Contatto relè |
| TC | Contatto relè |
| NC | Non collegato |
| A+ | Modbus, linea positiva |
| B- | Modbus, linea negativa |
| J11 | Connettore per tastiera esterna, opzionale |
Utilizzo:
Fissare l’inverter su una superficie verticale, in un quadro ventilato, lasciando spazio libero su tutti i lati per la circolazione dell’aria e un raffreddamento adeguato (minimo 10 mm lateralmente e 100 mm sopra / sotto).
Collegare il cavo di alimentazione trifase (380V) ai morsetti R, S, T sulla parte superiore dell’inverter.
Collegare correttamente a terra il morsetto PE superiore alla barra di terra del quadro elettrico.
Collegare il motore trifase ai morsetti U, V, W sulla parte inferiore dell’inverter.
Collegare la carcassa del motore al morsetto PE inferiore dell’inverter.
Se l’applicazione richiede arresto rapido o frenatura, collegare una resistenza di frenatura esterna tra i morsetti PB e P+.
Per un semplice controllo di avvio/arresto, collegare un contatto normalmente aperto tra il morsetto 0V e il morsetto DI0.
Per il controllo analogico della velocità, collegare un potenziometro da 5-10kΩ con il cursore ad AI, un’estremità a 10V e l’altra a 0V.
Per il controllo tramite RS485 Modbus (ad esempio da un PLC, Arduino con shield RS485, STM32 o ESP32), collegare le linee A+ e B- al bus RS485 e configurare l’indirizzo e la velocità di comunicazione dal gruppo di parametri F8.
Alla prima accensione, accedere al menu con il tasto PRG, navigare con i tasti ▲/▼ e con il tasto >>, confermare con ENTER e inserire i parametri del motore dal gruppo F4 (tensione nominale, corrente nominale, velocità nominale, frequenza nominale).
Verificare il senso di rotazione del motore. Se è invertito, modificare il parametro F0-02 oppure, con l’alimentazione scollegata e dopo almeno 10 minuti di attesa, invertire due qualsiasi fasi ai morsetti U, V, W.
Premere il pulsante RUN per avviare il motore e regolare la velocità tramite la manopola rotativa, il potenziometro esterno o il segnale analogico.
Diagramma dimensionale:
