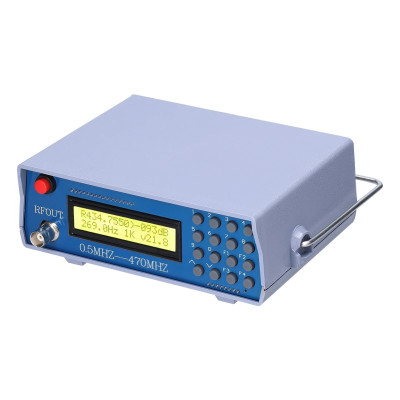

Generatore di segnale RF, 0,5-470 MHz, CTCSS, risoluzione dei problemi
Strumento professionale per la risoluzione dei problemi delle apparecchiature radio, copre la gamma di frequenze da 0,5 a 470 MHz con livello RF regolabile tra -70 e 132 dBm, include un modulatore audio a 800 Hz per test rapidi, una tastiera numerica per impostazioni dirette, un alloggiamento compatto e un connettore BNC per una facile integrazione nel banco di lavoro.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il generatore di segnale RF 0,5MHz-470MHz è uno strumento di test compatto e versatile, progettato per la diagnosi e la calibrazione di stazioni radio portatili (walkie-talkie) con modulazione FM stretta. Il corpo in ABS ospita un circuito in grado di generare segnali RF tra 0,5MHz e 470MHz, con una potenza di uscita regolabile tra -70dBm e -132dBm, collocandolo nella categoria delle sorgenti a livello microvolt, adatte esclusivamente al test della sensibilità di ricezione.
Il dispositivo integra una modulazione audio interna a 800Hz, consentendo la simulazione di un segnale vocale in condizioni di laboratorio o sul campo. La frequenza si inserisce direttamente tramite i tasti numerici con una risoluzione di 7 cifre (es.: 439012.5KHz si inserisce come 4390125), mentre i subtoni analogici possono essere impostati tra 50,0Hz e 280,0Hz, con la possibilità di scorrere 105 gruppi di subtoni digitali. Il tono di modulazione è regolabile tra 0 e 3KHz, con il valore 0 che disattiva la modulazione. La navigazione tra i parametri avviene con il tasto F1, la cancellazione di una cifra errata con F2, l’attivazione/disattivazione del segnale di uscita con F3 e la modulazione audio con F4.
L’alimentazione avviene tramite un’alimentazione esterna da 8V-12V DC (alimentatore non incluso!).
Attenzione: l’ingresso del segnale RF è severamente vietato. L’applicazione di qualsiasi segnale superiore a 0dBm sull’uscita RF danneggerà irreversibilmente il dispositivo. I guasti causati da un segnale applicato in ingresso non sono coperti da garanzia.
Il generatore NON È FORNITO CON ALIMENTATORE o SONDA!
Per l’alimentazione è necessario utilizzare una sorgente da 12VDC insieme a un connettore maschio da 5.5x2.1mm (non inclusi).
Specifiche:
Tensione di alimentazione: 8 - 12VDC (non incluso)
Tipo sonda: BNC (non inclusa)
Connettore alimentazione: 5.5x2.1mm
Tipo: Generatore di segnale RF / Tester
Materiale scocca: ABS
Alimentazione: 8V - 12V DC
Intervallo di frequenza: 0,5MHz - 470MHz
Potenza di uscita: da -70dBm a -132dBm
Modulazione audio interna: 800Hz
Tono di modulazione regolabile: 0 - 3KHz (0K = spento)
Subtoni analogici: 50,0Hz - 280,0Hz
Subtoni digitali: 105 gruppi
Risoluzione frequenza: 0,1Hz (regolazione a passi con i tasti su/giù)
Dimensioni: 155 x 120 x 63mm
Peso prodotto: 271g
Utilizzo:
Collega l’alimentazione DC tra 8V e 12V al connettore corrispondente del dispositivo.
Premi il pulsante di accensione e attendi l’inizializzazione del display.
Premi F1 per spostare il cursore sul campo desiderato: frequenza, potenza di uscita, subtono o tono di modulazione.
Inserisci la frequenza desiderata con 7 cifre tramite i tasti numerici (es.: per 439.0125MHz inserisci 4390125).
Usa i tasti su/giù per regolare il valore del campo selezionato a passi.
Premi F3 per attivare o disattivare il segnale di uscita RF.
Premi F4 per attivare o disattivare la modulazione audio a 800Hz.
Per impostare un subtono analogico, inserisci 4 cifre (es.: per 88.5Hz inserisci 0885).
Per i subtoni digitali, inserisci il codice a 3 cifre e premi F3 (es.: per il codice 023 inserisci 0, 2, 3, quindi F3). Premi F2 per passare tra la modalità I e N del subtono digitale.
Per salvare la frequenza corrente come frequenza di passo, tieni premuto a lungo F3 quando il cursore si trova sul campo frequenza.
Per un inserimento rapido di una frequenza intera, inserisci le cifre e premi F3 (es.: 4, 3, F3 = 430.0000MHz).
L’inserimento del valore 0 per il tono di modulazione o il subtono disattiva quella funzione.
Dopo aver completato il test, disattiva il segnale di uscita tramite F3, quindi scollega l’alimentazione.
Non applicare mai un segnale esterno sull’uscita RF del dispositivo. Il livello massimo consentito è rigorosamente inferiore a 0dBm.
