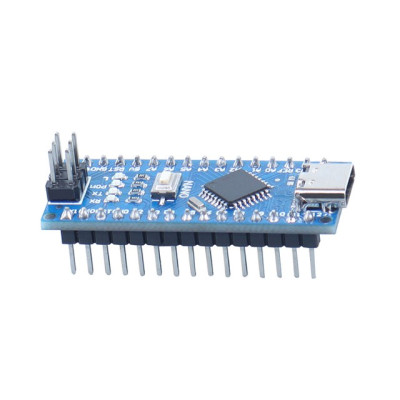

Placa dezvoltare Nano V3, CH340, ATMEGA328P-AU, Type-C, 16M, 5V
Placa compacta compatibila Arduino cu ATmega328P la 16 MHz, ideala pentru proiecte si roboti cu multe senzori datorita celor 8 intrari analogice. Ofera 14 pini digitali cu 6 PWM, memorie Flash 32 KB si conexiune USB Type-C prin CH340 pentru programare usoara in Arduino IDE, functioneaza la 5V si poate fi alimentata si prin VIN.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Placa dezvoltare compatibila Arduino, NANO V3, ATmega328p. Aceasta placa foloseste acelasi microcontroler folosit si la placile UNO, avand avantajul dimensiunilor reduse si prezenta a doua inputuri analogice in plus fata de aceasta. Caracteristica celor 8 pini analogici totali (fata de 6 la UNO) fac din aceasta placa alegerea ideala in roboti urmaritori de linie ce folosesc 8 canale analogice.
Modelul prezinta conexiune USB prin port de Tip C (Type-C), reprezentand o actualizare la un cablu de date mai modern. Atentie: trebuie folosit un cablu de date. Daca placa nu apare in Device Manager aproape de fiecare data este cablul de vina. Exista multe cabluri Type-C folosite doar pentru alimentare si nu pentru date.
Programarea placii se face de regula prin softul Arduino IDE, fiind necesar un cablu Type-C pentru comunicarea cu calculatorul.
Placa se programeaza cu setarea "old bootloader" (poate varia in functie de lot). Placa poate fi incompatibila cu ultima versiune a driverului CH340 (2023). Descarcati driverul din sectiunea Download. De regula preferam inca vechiul bootloader deoarece acesta ocupa mai putin spatiu (1.5KB diferenta) din memoria placutei. In cazul in care doriti rescrierea acestuia cu ultima versiune, urmariti tutorialul de mai jos (necesita o placa secundara):
Placa poate fi alimentata direct la 5V prin portul USB sau pe VIN cu o tensiune intre 5 si 12V (foloseste regulatorul de tensiune AMS1117 de 5V), recomandat pana in 9VDC.
Specificatii:
Microcontroller: ATmega328p
Convertor USB: CH340G
Tensiune de functionare: 5VDC
Tensiune de intrare (recomandat): 8 - 12VDC, recomandat pana in 9VDC
Pini digitali I/O: 14 (din care 6 pini PWM de iesire)
Pinii de intrare analogici: 8
Conexiune: mini USB
Curent DC pe pin I/O: 40 mA
Memorie FLASH: 32 KB (ATmega328p)
Clock speed: 16 MHz
Dimensiuni mm: 43.2 x 17.8mm
Comparatie intre specificatii:
