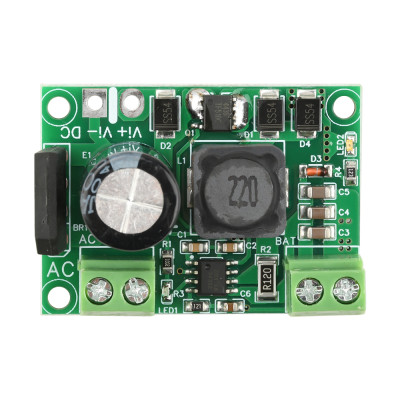

Modul incarcare baterie plumb-acid 12V CN3768 4A

Imaginile produselor au caracter informativ si pot prezenta diferente minore, in functie de lot si de furnizor. Este posibil ca specificatiile si pretul produselor sa fie modificate fara preaviz. Facem tot posibilul sa adaugam in pagina produselor specificatii cat mai exacte si corecte dar este posibil ca acestea sa nu fie in totalitate corecte. in cazul in care identificati un astfel de caz, va rugam sa ne semnalati acest lucru.

Produsele noastre sunt destinate in principal dezvoltarii, prototiparii si proiectelor tehnice. Informatiile privind specificatiile, instructiunile si conformitatea sunt furnizate conform datelor disponibile de la producatori sau furnizori. Pentru integrarea in produse finale sau aplicatii comerciale, recomandam verificarea compatibilitatii si conformitatii in functie de utilizarea dorita.

Specificatiile tehnice mentionate (curent, putere etc.) reprezinta valori maxime admise in conditii ideale de functionare. Pentru o utilizare sigura si o durata de viata optima, recomandam exploatarea produsului in regim continuu la cel mult 50% din valorile maxime specificate.

Modul Incarcare Baterie Plumb-Acid, CN3768, AC-DC, 12V

Modul de incarcare pentru baterii plumb-acid 12V cu CN3768, ideal pentru UPS, sisteme de securitate si iluminat de urgenta. Ofera incarcare inteligenta in 3 etape CC CV float pentru durata de viata mai lunga, accepta alimentare AC 12-20V sau DC 15-30V, livreaza pana la 4A cu eficienta peste 90% si include protectii la supratensiune, supraincalzire si polarizare inversa, cu LED pentru starea de incarcare.

33,09 RON Cu TVA

27,35 RON Fara TVA

Nu exista recenzii

1-2 zile

Expediere estimata: joi 27 august

Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Acest produs are o garantie de 2 ani.

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu

PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

Modulul de incarcare pentru baterii cu plumb-acid de 12V se bazeaza pe circuitul integrat CN3768, care implementeaza un algoritm inteligent de incarcare in trei trepte: curent constant, tensiune constanta si float (mentinere).

Aceasta abordare garanteaza o incarcare eficienta si sigura, prelungind durata de viata a bateriei. Modulul poate fi alimentat atat de la o sursa AC (12-20V), cat si DC (15-30V), oferind flexibilitate mare in integrarea in diverse aplicatii. Curentul maxim de incarcare este de 4A, eficienta depasind 90%, datorita frecventei de comutatie de 315 kHz.

Printre caracteristicile principale se numara: protectie la supratensiune, supraincalzire si polarizare inversa, indicator LED pentru starea de incarcare (activa sau completa), tensiune de over-charge de 14.8V si tensiune de float de 13.55V pentru mentinerea bateriei fara suprasarcina.

Modulul este compatibil cu orice platforma de control sau sistem care necesita o sursa de alimentare sau backup pe baterie de 12V. Datorita intervalului de temperatura de operare (-40 ~ 85°C) si dimensiunilor compacte de 32 x 44 mm, este potrivit pentru aplicatii UPS, sisteme de securitate, iluminat de urgenta si echipamente portabile.

Specificatii:

Chip: CN3768

Tensiune intrare: AC 12 - 20V / DC 15 - 30V

Curent incarcare maxim: 4A

Tensiune over-charge: 14.8V

Tensiune float: 13.55V

Eficienta: > 90%

Frecventa comutatie: 315 kHz

Protectii: Supratensiune, supraincalzire, polarizare inversa

Indicator stare: LED (incarcare activa / completa)

Temperatura operare: -40 ~ 85°C

Dimensiuni: 32 x 44 mm

Layout:

Nota: Intrarea AC este separata fata de intrarea DC. A nu se conecta atat AC cat si DC.

Utilizare:

Conectati bateria de 12V plumb-acid la bornele BAT+ si BAT-, respectand cu strictete polaritatea indicata pe modul.

Nu scurtcircuitati niciodata iesirea bateriei.

Conectati sursa de tensiune, AC 12-20V (NU 220VAC!) la bornele AC (irelevanta polaritatea)) sau DC 15-30V la bornele VI+ si VI-, asigurandu-va ca sursa poate furniza suficient curent pentru incarcare.

Modulul porneste automat faza de incarcare in curent constant: curentul este mentinut la valoarea maxima setata, iar tensiunea bateriei creste progresiv.

Cand tensiunea atinge 14.8V, modulul trece automat la faza de tensiune constanta: tensiunea ramane fixa la 14.8V, iar curentul scade treptat pe masura ce bateria se incarca.

Cand curentul scade sub pragul intern de detectie, modulul comuta automat la faza de float: tensiunea este mentinuta la 13.55V, compensand auto-descarcarea fara a suprasolicita bateria.

LED-ul indica starea curenta: aprins in timpul incarcarii active, stins sau schimba culoarea la finalizarea incarcarii (comportament in functie de lot).

Modulul poate ramane conectat la baterie pe termen lung in modul float, fara risc de suprasarcina.

Diagrama dimensiuni:
