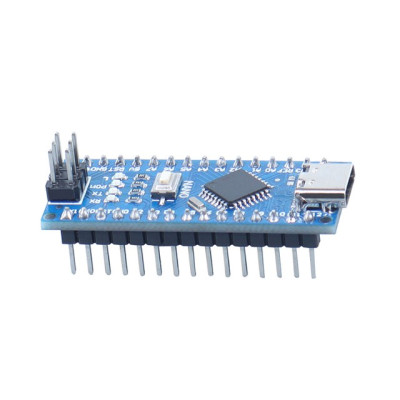

Nano V3 fejlesztőkártya, CH340, ATMEGA328P-AU, C típusú, 16M, 5V
Kompakt, Arduino-kompatibilis panel 16 MHz-es ATmega328P-vel, ideális sok érzékelőt tartalmazó projektekhez és robotokhoz 8 analóg bemenetének köszönhetően. 14 digitális lábat kínál 6 PWM-mel, 32 KB flash memóriával és USB Type-C csatlakozással CH340-en keresztül az egyszerű programozáshoz Arduino IDE-ben, 5 V-on működik és VIN-ről is táplálható.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Arduino, NANO V3 és ATmega328p kompatibilis fejlesztőkártya. Ez a kártya ugyanazt a mikrovezérlőt használja, mint az UNO kártyák, de előnye a kis méret és a két analóg bemenet megléte. A 8 analóg láb (szemben az UNO 6 lábával) ideális választássá teszi ezt a kártyát a 8 analóg csatornát használó, vonalkövető robotokhoz.
A modell USB-C porton keresztül csatlakozik, ami egy modernebb adatkábelre való továbbfejlesztést jelent. Figyelem : adatkábelt kell használni. Ha a kártya szinte mindig nem jelenik meg az Eszközkezelőben, akkor a kábel a hibás. Sok C-típusú kábelt csak tápellátásra használnak, adatátvitelre nem.
A panel programozása általában az Arduino IDE szoftveren keresztül történik, és a számítógéppel való kommunikációhoz egy Type-C kábelre van szükség.
A kártya a „régi bootloader” beállítással van programozva (ez a gyártási tételtől függően változhat). Előfordulhat, hogy a kártya nem kompatibilis a CH340 illesztőprogram legújabb verziójával (2023). Töltsd le az illesztőprogramot a Letöltések részből. Általános szabályként továbbra is a régi bootloadert részesítem előnyben, mert kevesebb helyet foglal (1,5 KB különbség) a memóriakártyán. Ha a legújabb verzióval szeretnéd átírni, kövesd az alábbi útmutatót (másodlagos kártya szükséges):
A panel közvetlenül 5 V-tal táplálható USB porton keresztül, vagy VIN-en keresztül 5 és 12 V közötti feszültséggel (AMS1117 5 V-os feszültségszabályozót használ), ajánlott feszültség: 9 VDC.
Specifikációk:
Mikrokontroller: ATmega328p
USB átalakító: CH340G
Üzemi feszültség: 5VDC
Bemeneti feszültség (ajánlott): 8 - 12 VDC, ajánlott max. 9 VDC
Digitális I/O lábak: 14 (ebből 6 PWM kimeneti láb)
Analóg bemeneti csatlakozók: 8
Csatlakozás: mini USB
Egyenáram az I/O lábon: 40 mA
FLASH memória: 32 KB (ATmega328p)
Órajel: 16 MHz
Méretek mm: 43,2 x 17.8mm
