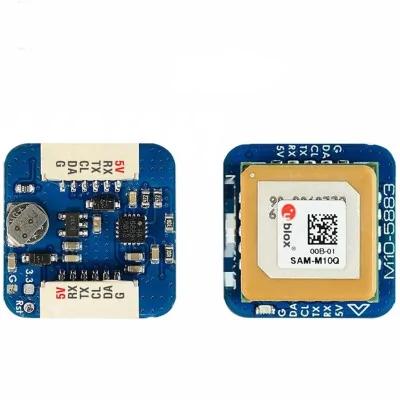

Modul GPS si Compass, MATEKSYS M10Q-5883, Drone FPV, 5V
Modul compact pentru drone FPV si proiecte DIY, ofera pozitionare rapida si stabila cu receptie simultana GPS, GLONASS, Galileo si BeiDou, update pana la 5Hz prin UBX pentru raspuns mai bun in zbor, compas QMC5883L integrat pe I2C pentru orientare precisa, LED PPS indica usor starea fixului 3D, include antena patch 15x15 mm pentru montaj simplu.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul M10Q-5883 de la MATEKSYS este o solutie compacta pentru drone FPV de curse, zbor autonom si proiecte DIY, combinand un receptor GNSS multi-constelatie u-blox SAM-M10Q-00B cu un compas integrat QMC5883L.
Beneficiezi de receptie simultana GPS, GLONASS, Galileo si BeiDou pentru pozitionare mai rapida si mai stabila, chiar si atunci cand semnalul este dificil.
Actualizarea de pana la 5Hz prin protocol UBX ajuta la reactie mai buna in zbor, iar LED-ul PPS iti arata clar starea modulului, aprins fix la alimentare si clipind 1Hz atunci cand exista fix 3D.
Antena patch omnidirectionala de 15x15 mm completeaza pachetul pentru o instalare simpla si performanta constanta, cu interfete dedicate UART pentru GNSS si I2C pentru compas.
GPS-ul functioneaza pe UART, compasul QMC5883L functioneaza pe I2C si are nevoie de SDA si SCL, nu poate fi conectat pe TX RX ca sa fie recunoscut ca busola. Se poate folosi doar GPS-ul, in cazul de fata CL si DA raman liberi.
Specificatii:
Tensiune alimentare: 5 VDC (5V pad/pin)
Consum: 13 mA (mai mult la initializare)
Producator: MATEK SYS
Receptor GNSS: u-blox SAM-M10Q-00B (GPS, GLONASS, Galileo, BeiDou)
Protocol: UBX 5Hz sau NMEA 1Hz
LED PPS: Verde (aprins fix la alimentare, clipeste 1Hz cand GNSS are fix 3D)
Compas: QMC5883L integrat
Interfete: UART pentru GNSS, I2C pentru compas
Temperatura de operare: -20 ~ 80°C
Tip antena: Patch 15 x 15 mm² cu radiatie omnidirectionala
Dimensiune antena: 15 x 15 x 4 mm
Dimensiune modul: 20 x 20 x 12.4 mm
Greutate: 8g
Schema conectare:
| Modul M10Q-5883 | Flight Controller |
|---|---|
| 5V | 5V |
| RX | UART_TX GPS |
| TX | UART_RX GPS |
| CL | I2C_SCL COMPAS |
| DA | I2C_SDA COMPAS |
| G | GND |
Utilizare:
Montati modulul intr-o pozitie fara interferente magnetice, conectati alimentarea si semnalele UART/I2C. Dupa alimentare, calibrati compasul si verificati receptionarea GNSS prin software-ul flight controller-ului pentru o functionare precisa in zbor.
Conectare alimentare: leaga 5V de pe FC la 5V pad/pin de pe modul si GND la GND, modulul accepta 4-9V DC.
Conectare GPS pe UART: foloseste orice UART liber de pe FC, conexiunile se fac incrucisat, FC RXx la GPS TX si FC TXx la GPS RX.
Exemplu UART3: FC RX3 la GPS TX si FC TX3 la GPS RX, apoi activezi GPS pe UART3 din meniul Ports.
Conectare minima: daca FC nu are TX liber poti lega doar FC RXx la GPS TX pentru a primi date de pozitie, dar FC nu va putea configura automat GPS-ul prin UBX.
Diferenta importanta: GPS-ul functioneaza pe UART, compasul QMC5883L functioneaza pe I2C si are nevoie de SDA si SCL, nu poate fi conectat pe TX RX ca sa fie recunoscut ca busola.
Compas pe I2C: daca FC are paduri SDA si SCL, leaga SDA la SDA si SCL la SCL si activeaza magnetometrul in firmware, apoi ruleaza calibrarea busolei.
Daca FC nu are SDA si SCL: foloseste modulul doar ca GPS fara compas, sau alege un FC care expune I2C, ori foloseste un compas extern compatibil I2C.
Setare Betaflight Ports: pe UART-ul ales setezi GPS pe ON.
Setare Betaflight Configuration: GPS ON, protocol UBLOX, auto config ON daca ai legat si TX catre GPS, auto baud ON sau baudrate manual uzual 57600 sau 115200.
Verificare functionare: LED PPS aprins fix la alimentare, clipeste 1Hz cand exista fix 3D, in interfata ar trebui sa vezi sateliti si coordonate dupa achizitie.
