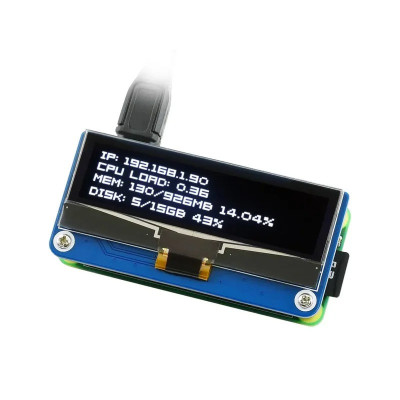

Modul Display OLED 2.23inch, Shield, Waveshare
Modul display OLED compact pentru afisarea textelor, pictogramelor si informatiilor de sistem in proiecte embedded, se monteaza rapid ca shield pe placi precum Raspberry Pi Pico, Pico W, RP2040 sau Jetson Nano. Ecranul de 2.23 inch cu rezolutie 128x32 ofera contrast ridicat si consum redus, foloseste driver SSD1305 si suporta comunicatie SPI implicit sau I2C prin reconfigurare hardware.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modul display OLED compact, ideal pentru afisarea de texte, grafice simple sau informatii de sistem pe placi de dezvoltare precum Arduino, Raspberry Pi Pico, Raspberry Pi Pico W, WH sau Jetson Nano. Ecranul are dimensiunea de 2.23 inch si o rezolutie de 128x32 pixeli, oferind un contrast ridicat si un consum redus de energie. Modulul este conceput sub forma de shield, ceea ce faciliteaza conectarea directa si integrarea rapida in proiecte embedded.
Modulul poate functiona atat in modul I2C cat si in SPI, schimbarea fiind facuta prin mutarea rezistorilor de pe modul.
Specificatii:
Alimentare: 3.3V / 5V
Tensiune logica: 3.3V
Marca: Waveshare
Tip ecran: OLED
Diagonala: 2.23 inch
Rezolutie: 128x32 pixeli
Culoare Pixeli: Alb
Driver: SSD1305
Compatibilitate: Raspberry Pi Pico, Pico W, Pico WH, RP2040, Jetson Nano
Interfata: I2C / SPI (in functie de configuratie)
Format: Shield
Greutate: 15g

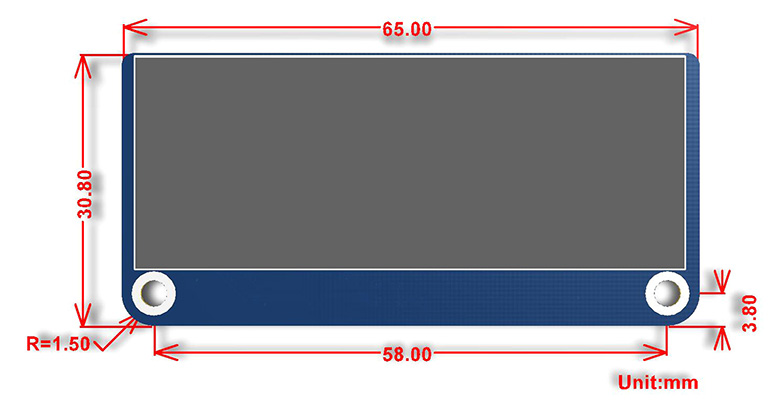

Dimensiuni: 65 x 30.8mm
Pinout:
| Simbol | Pin Raspberry Pi (BCM) | Descriere |
|---|---|---|
| VCC | 3V3 / 5V | Alimentare |
| GND | GND | Masa |
| DIN | MOSI | Intrare date SPI |
| CLK | SCLK | Semnal de ceas SPI |
| CS | CE0 | Selectare cip (activ LOW) |
| DC | P24 | Selectare date/comenzi |
| RST | P25 | Reset hardware (activ LOW) |
Utilizare:
Se monteaza direct pe Raspberry Pi Pico sau pe alte placi compatibile si poate fi controlat usor prin biblioteci software disponibile in MicroPython sau SDK-ul Raspberry Pi.
Modulul foloseste interfata SPI in mod implicit, configurata hardware prin rezistori 0R (rezistori de legatura, jumperi) care conecteaza pinul BS1 la GND si BS2 la NC (neconectat). Aceasta configuratie este realizata prin lipirea rezistorilor pe pad-urile superioare.
Pentru a schimba modul de comunicatie la I2C, este necesara reconfigurarea rezistentelor pe placa, conform instructiunilor de mai jos:
| Interfata | BS1 | BS2 | DIN | CLK | CS | DC | Observatii |
|---|---|---|---|---|---|---|---|
| SPI | GND | NC | MOSI | SCLK | CE0 | P24 | Mod implicit, 6 fire |
| I2C | 3V3 | DIN | SDA | SCL | GND | GND | Necesita modificare rezistori |
Resurese utile: https://www.waveshare.com/wiki/2.23inch_OLED_HAT
