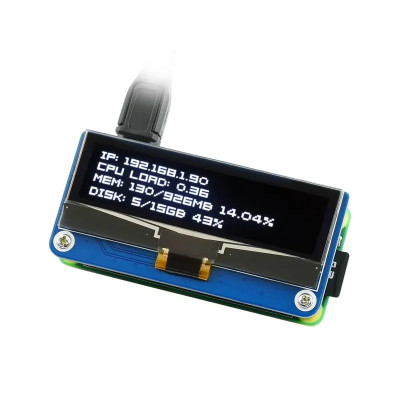

2.23inch -OLED-Anzeigemodul, Shield, Waveshare
Das kompakte OLED-Displaymodul zur Anzeige von Text, Symbolen und Systeminformationen in Embedded-Projekten lässt sich schnell als Shield auf Boards wie Raspberry Pi Pico, Pico W, RP2040 oder Jetson Nano montieren. Der 2,23-Zoll-Bildschirm mit einer Auflösung von 128x32 Pixeln bietet hohen Kontrast und geringen Stromverbrauch, verwendet den SSD1305-Treiber und unterstützt standardmäßig SPI-Kommunikation oder per Hardware-Rekonfiguration I2C.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Kompaktes OLED-Displaymodul, ideal zur Anzeige von Text, einfachen Grafiken oder Systeminformationen auf Entwicklungsboards wie Arduino, Raspberry Pi Pico, Raspberry Pi Pico W, WH oder Jetson Nano. Der 2,23 Zoll große Bildschirm mit einer Auflösung von 128 x 32 Pixeln bietet hohen Kontrast und geringen Stromverbrauch. Das Modul ist als Shield konzipiert, was den direkten Anschluss und die schnelle Integration in Embedded-Projekte ermöglicht.
Das Modul kann sowohl im I2C- als auch im SPI-Modus betrieben werden. Die Änderung erfolgt durch Verschieben der Widerstände auf dem Modul.
Spezifikationen:
Stromversorgung: 3,3 V / 5 V
Logikspannung: 3,3 V
Marke: Waveshare
Bildschirmtyp: OLED
Diagonale: 2,23 Zoll
Auflösung: 128x32 Pixel
Pixelfarbe: Weiß
Treiber: SSD1305
Kompatibilität: Raspberry Pi Pico, Pico W, Pico WH, RP2040, Jetson Nano
Schnittstelle: I2C / SPI (je nach Konfiguration)
Format: Schild
Gewicht: 15 g
Abmessungen: 65 x 30.8mm
Pinbelegung:
| Symbol | Raspberry Pi (BCM)-Pin | Beschreibung |
|---|---|---|
| VCC | 3V3/5V | Fütterung |
| GND | GND | Masse |
| AUS | TRÖDELN | SPI-Dateneingabe |
| CLK | SCLK | SPI-Taktsignal |
| CS | CE0 | Chipauswahl (aktiv LOW) |
| ANZEIGE | Platz 24 | Daten/Aufträge auswählen |
| RS | P25 | Hardware-Reset (aktiv LOW) |
Verwenden:
Es wird direkt auf dem Raspberry Pi Pico oder anderen kompatiblen Boards montiert und kann einfach über die in MicroPython oder dem Raspberry Pi SDK verfügbaren Softwarebibliotheken gesteuert werden.
Das Modul verwendet standardmäßig die SPI-Schnittstelle, die in der Hardware durch 0R-Widerstände (Jumper) konfiguriert ist, die den BS1-Pin mit GND und BS2 mit NC (nicht verbunden) verbinden. Diese Konfiguration wird durch Löten der Widerstände an die oberen Pads erreicht.
Um den Kommunikationsmodus auf I2C zu ändern, müssen die Widerstände auf der Platine gemäß den folgenden Anweisungen neu konfiguriert werden:
| Schnittstelle | BS1 | BS2 | AUS | CLK | CS | ANZEIGE | Beobachtungen |
|---|---|---|---|---|---|---|---|
| SPI | GND | NC | TRÖDELN | SCLK | CE0 | Platz 24 | Standardmodus, 6 Drähte |
| I2C | 3 gegen 3 | AUS | SDA | SCL | GND | GND | Erfordert eine Widerstandsmodifikation |
Nützliche Ressourcen: https://www.waveshare.com/wiki/2.23inch_OLED_HAT
