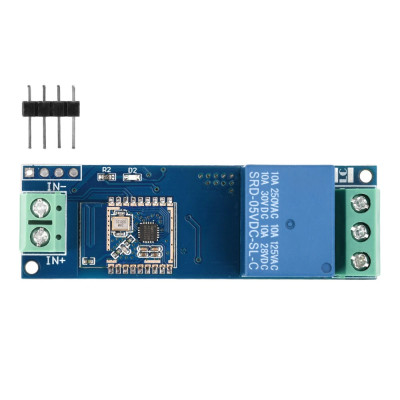

Modul comutator de proximitate Bluetooth, cu releu, XY-MB02YF, 5V
Comutator de proximitate inteligent cu Bluetooth BLE, activeaza automat un releu bistabil cand telefonul se conecteaza si opreste sarcina dupa iesirea din raza sau dezactivarea Bluetooth. Functioneaza fara aplicatie, compatibil iOS si Android, are consum foarte redus datorita releului latching, suporta comanda de pana la 10A si permite setari avansate prin comenzi AT pe UART.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul XY-MB02YF este un comutator de proximitate inteligent care detecteaza automat prezenta utilizatorului prin conexiunea Bluetooth si actioneaza un releu bistabil (latching) pentru comanda unui circuit de sarcina. Spre deosebire de releele clasice, tipul bistabil consuma curent doar in momentul comutarii, nu in stare de repaus, ceea ce asigura un consum redus de energie si o durata de viata mai lunga a componentelor interne.
Compatibil cu orice telefon iOS sau Android cu Bluetooth 4.2 BLE activat, modulul nu necesita o aplicatie dedicata iar conectarea la dispozitiv se face direct din setarile Bluetooth ale telefonului.
Functionarea este simpla si complet automata: cand telefonul se conecteaza la modul (dispozitiv cu prefix "NBH"), releul se activeaza si comanda sarcina conectata. La dezactivarea Bluetooth-ului sau la iesirea telefonului din raza de detectie (3-5 m), releul revine in pozitia deconectata dupa expirarea intervalului de intarziere configurat.
Modulul este ideal pentru sisteme de iluminat inteligent, control al usilor de acces, automatizari casnice sau orice aplicatie care necesita activarea unui circuit in functie de prezenta fizica a utilizatorului.
Configurarea avansata se realizeaza prin comenzi AT transmise prin portul serial la 9600 baud, permitand personalizarea numelui dispozitivului BLE, a parolei de asociere, a pragului de semnal, a modului de comutare si a duratei de intarziere. Alimentarea modulului se face la 5 VDC, iar bornele releului suporta sarcini de pana la 10A la 250 VAC sau 30 VDC.
Specificatii:
Tensiune de operare: 5 VDC
Circuit de iesire: 1 canal releu bistabil (latching)
Capacitate comutare releu: 10A / 250 VAC, 10A / 30 VDC
Tip declansare: Detectie automata Bluetooth (fara aplicatie)
Tehnologie Bluetooth: 4.2 BLE (compatibil iOS si Android)
Distanta de detectie: 3-5 m
Prefix dispozitiv BLE: NBH*
Parola initiala de asociere: 123456
Viteza port serial: 9600 baud
Dimensiuni placa: 20 x 62 mm
Layout:
Utilizare:
Alimentati modulul la 5 VDC prin pinii corespunzatori.
Conectati bornele releului in serie cu sarcina electrica (la max. 10A / 250 VAC sau 10A / 30 VDC). Daca sarcina este la 220 VAC, efectuati conexiunile cu modulul deconectat de la alimentare.
Activati Bluetooth-ul pe telefon si accesati lista de dispozitive disponibile.
Conectati-va la dispozitivul al carui nume incepe cu "NBH". Parola de asociere initiala este 123456.
Dupa conectare, releul se activeaza si sarcina este alimentata. Portul serial transmite confirmarea conexiunii.
Mentineti telefonul in raza de 3-5 m cu Bluetooth activ pentru a pastra releul activat.
La dezactivarea Bluetooth-ului sau la iesirea din raza, releul se dezactiveaza dupa intervalul de intarziere configurat.
Pentru configurare avansata, conectati un adaptor USB-UART la pinii TX/RX ai modulului si transmiteti comenzi AT la 9600 baud printr-un terminal serial (ex. PuTTY, Arduino Serial Monitor).
Comenzi AT:
| Comanda | Functie |
|---|---|
| AT+NAME=String | Setare nume dispozitiv |
| AT+NAME? | Interogare nume dispozitiv |
| AT+MAC=MAC | Setare adresa MAC modul Bluetooth |
| AT+MAC? | Interogare adresa MAC |
| AT+ADV=NUM | Setare stare advertising |
| AT+ADV? | Interogare stare advertising |
| AT+AINTVL=NUM | Modificare interval advertising |
| AT+AINTVL? | Interogare interval advertising |
| AT+UART=NUM | Setare viteza UART |
| AT+UART? | Interogare viteza UART |
| AT+TXPOWER=NUM | Modificare putere de transmisie |
| AT+TXPOWER? | Interogare putere de transmisie |
| AT+DEV? | Interogare dispozitiv conectat curent |
| AT+DISCONN=NUM | Deconectare Bluetooth |
| AT+VER? | Citire versiune firmware |
| AT+RESET=1 | Restaurare setari din fabrica |
| AT+REBOOT=1 | Repornire software modul |
| AT+UUIDS=UUID | Setare canal BLE primar (Service UUID) |
| AT+UUIDS? | Interogare canal BLE primar |
| AT+UUIDN=UUID | Setare canal BLE Notify |
| AT+UUIDN? | Interogare canal BLE Notify |
| AT+UUIDW=UUID | Setare canal BLE Write |
| AT+UUIDW? | Interogare canal BLE Write |
| AT+AMDATA=HEX | Setare date advertising personalizate |
| AT+AMDATA? | Interogare date advertising personalizate |
Diagrama dimensiuni:
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
