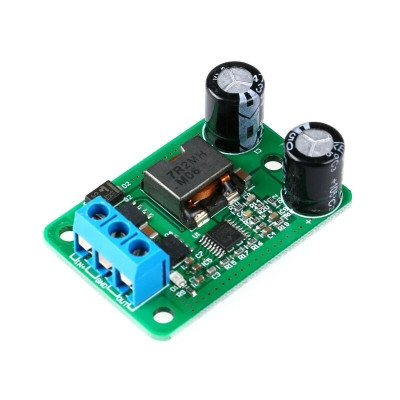

Modul coborator tensiune sincron, 9-30V la 5V, 5A, fix
Convertor buck sincron pentru alimentarea eficienta a echipamentelor de 5V din surse de 9-30VDC, livreaza pana la 5A pentru consumatori precum placi electronice, module sau periferice. Ofera randament de pana la 95% pentru incalzire redusa, iesire stabila de 5V fix, rectificare sincron si protectie la inversarea polaritatii, conectare rapida prin borne cu surub si GND comun intrare iesire.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Coborator de tensiune sincron, conceput pentru a transforma tensiuni de intrare cuprinse intre 9 si 30VDC intr-o tensiune de iesire stabila de 5V, cu un curent de iesire de pana la 5A.
ATENTIE: 35VDC este limita superioara. Folositi sub aceasta valoare, recomandat pana in 30V.
Fiind un modul de tip buck non-izolat (BUCK), ofera o solutie eficienta si fiabila pentru nevoile de alimentare a dispozitivelor electronice care necesita o tensiune de 5V. Cu o eficienta de conversie de pana la 95%, acest modul minimizeaza pierderile de energie, fiind ideal pentru o gama larga de aplicati.
Dispune de protectie impotriva inversarii polaritatii (dioda) la intrare, asigurand o utilizare sigura si durabila a modulului.

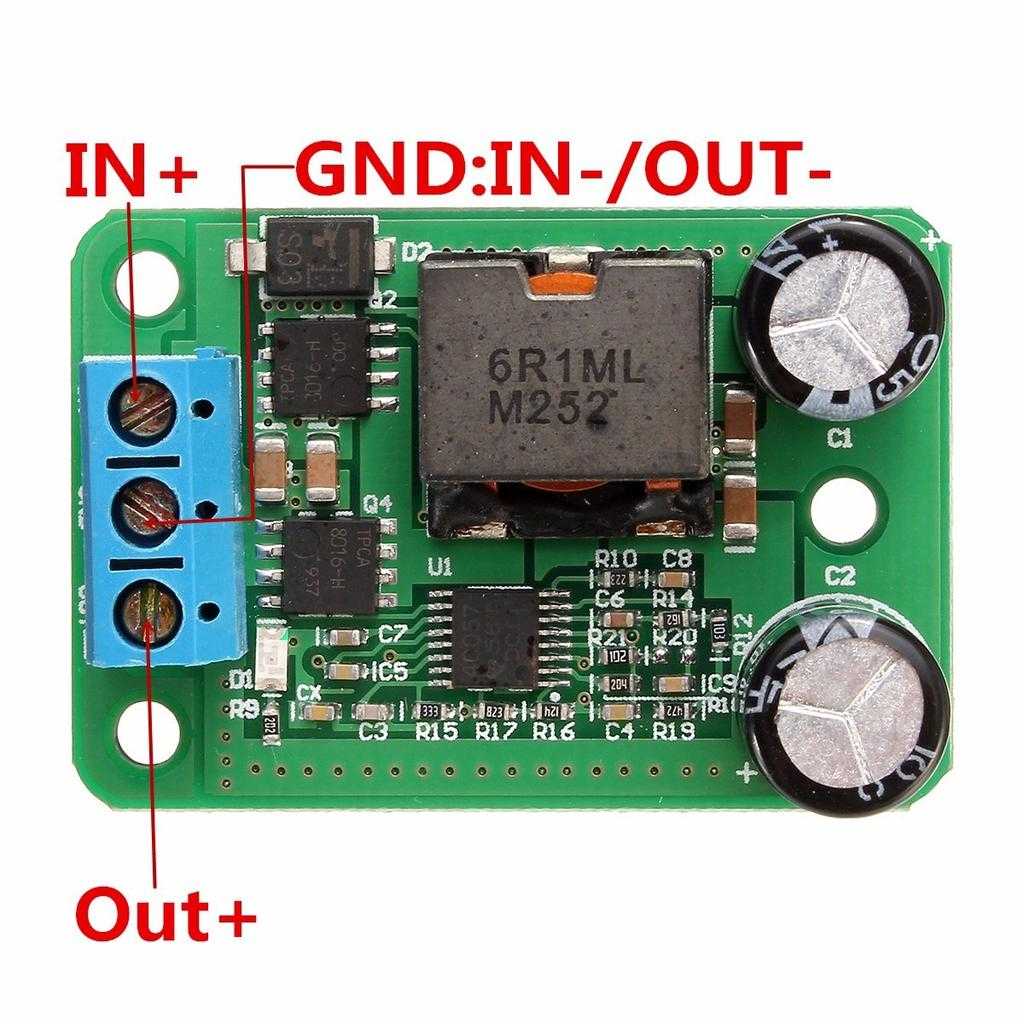

Modulul dispune de conectori prin surub, trei la numar. Conectorul din mijloc este GND comun atat pentru intrare cat si pentru iesire.
Specificatii:
Tensiune de Intrare: 9 - 30VDC (limita maxima de tensiune este de 35V. Se recomanda utilizarea unui marja de siguranta)
Tip: Coborator Buck non-izolat
Tensiune de Iesire: 5V fix
Curent de Iesire: 5A
Putere de Iesire: 25W
Mod de Rectificare: Rectificare sincrona
Tensiune de Drop-Out: 4V
Eficienta de Conversie: Pana la 95%
Protectie la Inversarea Polaritatii Intrarii: Da
Dimensiuni: 45 x 30 x 15 mm
Utilizare:
Conectati terminalul pozitiv (+) al sursei de alimentare la pinul In+ si terminalul negativ (-) al sursei la GND al modulului. Asigurati-va ca sursa de alimentare nu depaseste tensiunea maxima de intrare de 35V (recomandat pana in 30V).
Conectati terminalul pozitiv (+) al dispozitivului care necesita alimentare la pinul Out+ si terminalul negativ (-) la GND al modulului.
Pinul GND este in comun atat pentru intrare cat si pentru iesire.
Dupa conectarea corecta, modulul va incepe sa converteasca tensiunea de intrare intr-o iesire stabila de 5V. Monitorizati consumul pentru a nu depasi capacitatea de 5A a modulului.
- Tensiune
- DC
- Tensiune Intrare Minim VDC
- 9
- Tensiune Intrare Maxim VDC
- 30
- Tensiune Iesire Minim VDC
- 5
- Tensiune Iesire Maxim VDC
- 5
- Tip Sursa
- Coborator
- Reglaj Curent
- Nu
- Reglaj Tensiune
- Nu
- Mod Reglare Tensiune
- Fix
- Curent Iesire Maxim Amperi
- 5
